本發明涉及油氣井試油試采，是一種氣井產液剖面及井下電視一體化測試管柱及測試方法。

背景技術：

1、中國低滲、頁巖油氣資源豐富，有望成為重要的接替資源。在松遼盆地、鄂爾多斯、準噶爾、四川盆地開展了低滲、頁巖油氣先導試驗，經證實，水平井多段分簇體積壓裂已成為提高eur、效益開發的關鍵技術。但由于儲層非均質性強，分段壓裂改造后產能差異大，亟需了解各段、簇的產能及壓裂效果，為儲層精細分類、壓裂改造方案優化及重復壓裂選層提供重要依據。

2、申請號為201811193875.2，名稱為水平井連續油管井下電視測試管柱及測試方法的專利文獻公開了：利用穿光纖電纜連續油管，光纖電纜上端連接在地面顯示儀器終端上，光纖電纜下端連接井下電視測試終端，光纖起到信號傳輸作用，電纜起到提供電力傳輸作用，水平井連續油管井下電視測試管柱能在水平井段完成可視化檢測，具有操作簡單、效果精確的特點。

3、申請號為cn201910640346.0，名稱為一種基于分布式光纖聲音監測和分布式光纖溫度監測的生產剖面監測方法的專利文獻公開了：對單模感聲光纖反射回來的聲音信號和多模感溫光纖反射回來的溫度信號，利用dts/das注采井生產剖面解釋模塊進行處理,最終得到注采井各生產層段的實時流量和含水情況，可以完成“一次入井作業實現全井段生產剖面測試”。

4、名稱為基于射孔成像監測的多簇裂縫均勻起裂程度分析的期刊文章，公開了：通過穿電纜連續油管輸送，利用射孔成像監測孔眼磨蝕程度，進而分析各簇裂縫起裂均勻程度及支撐劑進入情況，為優化泵注程序、減輕炮眼沖蝕、提高暫堵成功率提供重要依據。

5、壓裂后射孔孔眼可視化監測和產液剖面監測，兩種測試手段可以從不同的角度評價儲層及壓裂效果，兩種工藝各有優勢，其中對于氣井產液剖面測試，分布式光纖監測較陣列多探頭測試技術優勢明顯，但目前可視化和產液剖面監測兩種工藝分開進行，未實現優勢技術互補。

技術實現思路

1、本發明提供了一種氣井產液剖面及井下電視一體化測試管柱及測試方法，克服了上述現有技術之不足，其能有效解決現有分別進行產氣水平井產液剖面監測、壓裂后井下電視炮眼監測存在施工周期長，成本高的問題。

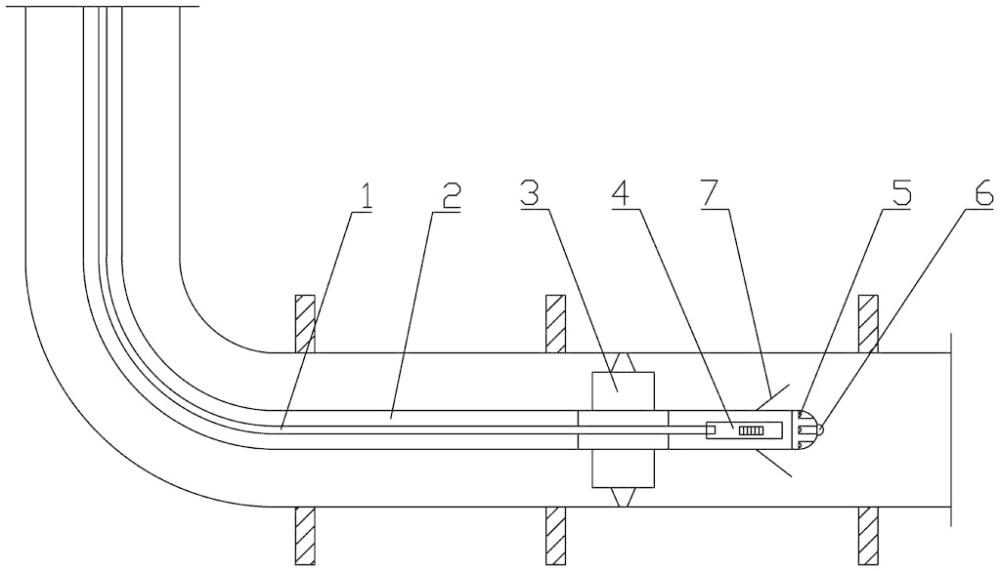

2、本發明的技術方案之一是通過以下措施來實現的：一種氣井產液剖面及井下電視一體化測試管柱及測試方法，包括光電復合纜以及從上至下依次連接在一起的連續油管、扶正器、單流閥、光源以及井下電視終端，單流閥外側間隔設置有若干個循環洗井噴嘴，所述光電復合纜下端依次穿過連續油管、扶正器、單流閥后分別與光源和井下電視終端連接，并且所述光電復合纜能夠采集溫度數據和聲音數據。

3、下面是對上述發明技術方案之一的進一步優化或/和改進：

4、上述光電復合纜可包括至少三根單模光纖和至少一根多模光纖，其中一根多模光纖用于采集聲音數據，其中一根單模光纖用于采集溫度數據，另外兩根單模光纖分別和光源、井下電視終端連接。

5、本發明的技術方案之二是通過以下措施來實現的：一種測試方法，包括步驟如下：

6、第一步，將井筒中的砂、屑清理干凈后關井；

7、第二步，組裝氣井產液剖面及井下電視一體化測試管柱，然后測試氣井產液剖面及井下電視一體化測試管柱是否正常工作，如果是，則進行第三步，如果否，則檢查氣井產液剖面及井下電視一體化測試管柱；

8、第三步，關井狀態下，下入氣井產液剖面及井下電視一體化測試管柱，下入150至250米后對氣井產液剖面及井下電視一體化測試管柱進行檢查，若正常，則繼續下入；若不正常，則提出后檢查；

9、第四步，氣井產液剖面及井下電視一體化測試管柱下入到射孔簇上方20至30米后，降低下入速度，將地面數據采集設備與光電復合纜連接，利用井下電視終端監測射孔孔眼變化情況，完成所有射孔簇的監測后，斷開地面數據采集設備與光電復合纜的連接；

10、第五步，利用光電復合纜監測關井狀態下地層溫度，當地層溫度穩定后，開井生產；

11、第六步，選擇2至3個油嘴生產，當各生產制度下產量穩定時，采集溫度數據和聲音數據，錄取合格的溫度數據和聲音數據后，提出氣井產液剖面及井下電視一體化測試管柱；

12、第七步，根據井下電視終端監測到各射孔簇的開啟情況，分析各射孔簇孔眼磨蝕情況，評價不同壓裂泵注參數條件下各射孔簇裂縫起裂規律及各射孔簇開啟均勻程度；根據光電復合纜采集的溫度數據和聲音數據，同時結合井下電視終端監測到各射孔簇的開啟情況，獲得產液剖面解釋結果。

13、下面是對上述發明技術方案之二的進一步優化或/和改進：

14、上述第六步中，當各生產制度下產量穩定時，光電復合纜的其中一根單模光纖采集溫度數據，復合纜的其中一根多模光纖采集聲音數據，然后錄取合格的溫度數據和聲音數據。

15、上述第二步中的測試氣井產液剖面及井下電視一體化測試管柱是否正常工作包括：測試光電復合纜的光纖損耗是否正常；測試光源是否正常；測試井下電視終端監測到各射孔簇的開啟情況是否清晰。

16、上述第二步中的測試氣井產液剖面及井下電視一體化測試管柱是否正常工作還包括：以44至55升/分鐘的排量向連續油管泵入清水，測試循環洗井噴嘴是否正常。

17、上述第三步中對氣井產液剖面及井下電視一體化測試管柱進行檢查包括：測試光電復合纜的光纖損耗是否正常；測試光源和井下電視終端能否清晰觀察套管接箍。

18、上述第四步中，如果井下電視終端前方區域模糊、孔眼被沉砂覆蓋，則向連續油管泵入清水，通過循環洗井噴嘴處噴出水進行清洗。

19、本發明結構合理而緊湊，使用方便，在深層頁巖氣等多個區塊得到應用和驗證，實現了一趟測試管柱完成產液剖面數據的采集和各射孔簇的開啟情況的監測，解決了分別進行氣井產液剖面監測、壓裂后井下電視射孔孔眼監測施工周期長，成本高的難題，提高解釋結果的準確性，為儲層及壓裂效果評價、壓裂方案優化提供有力指導。

技術特征：

1.一種氣井產液剖面及井下電視一體化測試管柱，其特征在于包括光電復合纜以及從上至下依次連接在一起的連續油管、扶正器、單流閥、光源以及井下電視終端，單流閥外側間隔設置有若干個循環洗井噴嘴，所述光電復合纜下端依次穿過連續油管、扶正器、單流閥后分別與光源和井下電視終端連接，并且所述光電復合纜能夠采集溫度數據和聲音數據。

2.根據權利要求1所述的氣井產液剖面及井下電視一體化測試管柱，其特征在于光電復合纜包括至少三根單模光纖和至少一根多模光纖，其中一根多模光纖用于采集聲音數據，其中一根單模光纖用于采集溫度數據，另外兩根單模光纖分別和光源、井下電視終端連接。

3.一種使用如根據權利要求1或2所述的氣井產液剖面及井下電視一體化測試管柱的測試方法，其特征在于包括步驟如下：

4.根據權利要求3所述的測試方法，其特征在于第六步中，當各生產制度下產量穩定時，光電復合纜的其中一根單模光纖采集溫度數據，復合纜的其中一根多模光纖采集聲音數據，然后錄取合格的溫度數據和聲音數據。

5.根據權利要求3或4所述的測試方法，其特征在于第二步中的測試氣井產液剖面及井下電視一體化測試管柱是否正常工作包括：測試光電復合纜的光纖損耗是否正常；測試光源是否正常；測試井下電視終端監測到各射孔簇的開啟情況是否清晰。

6.根據權利要求5所述的測試方法，其特征在于第二步中的測試氣井產液剖面及井下電視一體化測試管柱是否正常工作還包括：以44至55升/分鐘的排量向連續油管泵入清水，測試循環洗井噴嘴是否正常。

7.根據權利要求3或4或6所述的測試方法，其特征在于第三步中對氣井產液剖面及井下電視一體化測試管柱進行檢查包括：測試光電復合纜的光纖損耗是否正常；測試光源和井下電視終端能否清晰觀察套管接箍。

8.根據權利要求5所述的測試方法，其特征在于第三步中對氣井產液剖面及井下電視一體化測試管柱進行檢查包括：測試光電復合纜的光纖損耗是否正常；測試光源和井下電視終端能否清晰觀察套管接箍。

9.根據權利要求3或4或6或8所述的測試方法，其特征在于第四步中，如果井下電視終端前方區域模糊、孔眼被沉砂覆蓋，則向連續油管泵入清水，通過循環洗井噴嘴處噴出水進行清洗。

10.根據權利要求5所述的測試方法，其特征在于第四步中，如果井下電視終端前方區域模糊、孔眼被沉砂覆蓋，則向連續油管泵入清水，通過循環洗井噴嘴處噴出水進行清洗。

技術總結
本發明涉及油氣井試油試采技術領域，是一種氣井產液剖面及井下電視一體化測試管柱及測試方法，前者包括光電復合纜以及從上至下依次連接在一起的連續油管、扶正器、單流閥、光源以及井下電視終端，單流閥外側間隔設置有若干個循環洗井噴嘴，所述光電復合纜下端依次穿過連續油管、扶正器、單流閥后分別與光源和井下電視終端連接，并且所述光電復合纜能夠采集溫度數據和聲音數據。本發明結構合理而緊湊，實現了一趟測試管柱完成產液剖面數據的采集和各射孔簇的開啟情況的監測，解決了分別進行氣井產液剖面監測、壓裂后井下電視射孔孔眼監測施工周期長，成本高的難題，為儲層及壓裂效果評價、壓裂方案優化提供有力指導。

技術研發人員：封猛,宋志同,王倩,萬丙乾,鄭函慶,蔣應飛,李珍貴
受保護的技術使用者：中國石油天然氣集團有限公司
技術研發日：
技術公布日：2025/4/24
