本技術涉及煤礦設備，特別涉及一種液壓支架用控制主閥組支護支架。

背景技術：

1、工作面液壓支架用控制主閥組在使用過程中，為便于使用，通常會裸露在外，在開采煤層過程中，容易被掉落的煤渣、掉矸砸中，導致誤操作，極易造成安全事故，存在安全隱患。

技術實現思路

1、為解決背景技術中提到的技術問題，本實用新型提供了一種液壓支架用控制主閥組支護支架。

2、本實用新型采用如下的技術方案：一種液壓支架用控制主閥組支護支架，包括固定底座、水平頂板、護幫板和層間旋轉支撐板；一對護幫板對稱設置在固定底座左右兩側；一對所述護幫板頂部設置第一連接孔，用于安裝所述水平頂板；一對所述護幫板靠上方內側設置一對限位板；一對限位板中心設置向內側凸出的旋轉軸，所述層間旋轉支撐板兩端通過設置與所述旋轉軸配合連接的固定孔與一對所述限位板旋轉連接；所述層間旋轉支撐板兩端靠近所述固定孔處設置限位孔；所述一對限位板內側前端和上端分別設置第一彈性限位柱和第二彈性限位柱；所述層間旋轉支撐板在由水平放置時，與所述第一彈性限位柱卡接；在旋轉至垂直放置時，與第二彈性限位柱卡接。

3、進一步地，所述第一彈性限位柱和第二彈性限位柱包括嵌入限位板內的彈簧以及設置在彈簧頂部的鋼珠。

4、進一步地，所述層間旋轉支撐板上設置用于配合安裝控制主閥組的若干個安裝孔。

5、與現有技術相比，本實用新型的優點在于：本實用新型設計的液壓支架用控制主閥組支護支架，將液壓支架用控制主閥組固定放置在層間旋轉支撐板上，使用時旋轉至垂直放置，不容易被掉落的煤渣、掉矸砸中，避免發生誤操作，提高使用安全性。

技術特征：

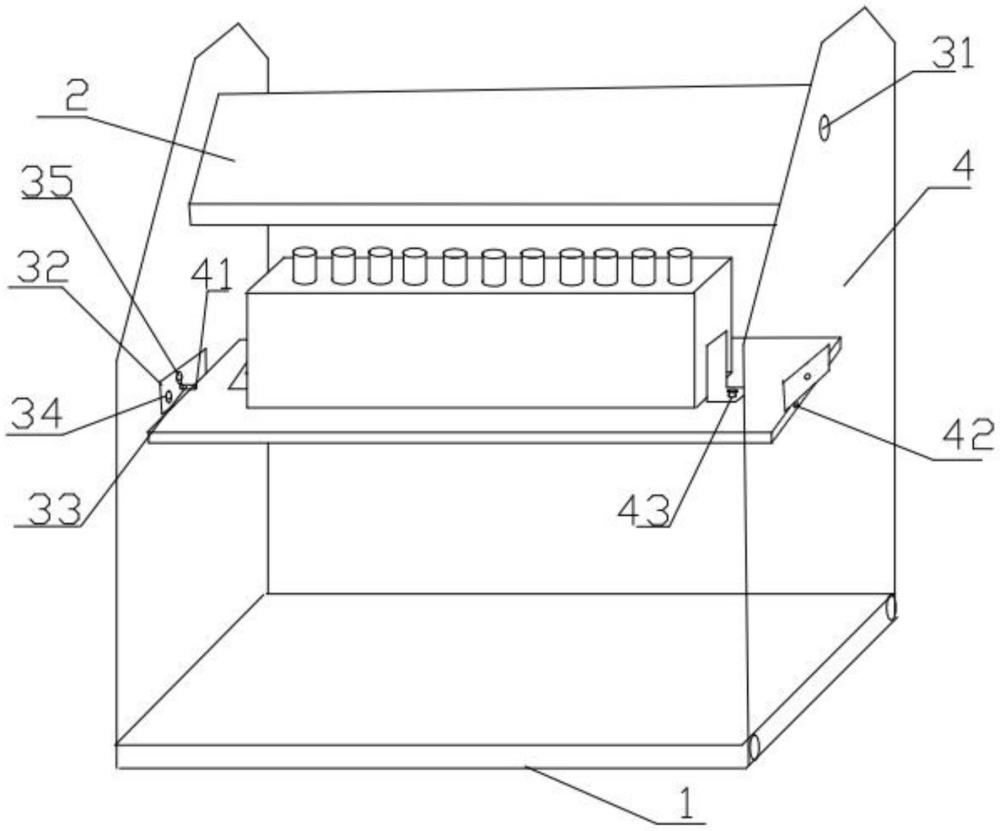

1.一種液壓支架用控制主閥組支護支架，其特征在于，包括固定底座(1)、水平頂板(2)、護幫板(3)和層間旋轉支撐板(4)；一對護幫板(3)對稱設置在固定底座(1)左右兩側；一對所述護幫板(3)頂部設置第一連接孔(31)，用于安裝所述頂板(2)；一對所述護幫板(3)靠上方內側設置一對限位板(32)；一對限位板(32)中心設置向內側凸出的旋轉軸(33)，所述層間旋轉支撐板(4)兩端通過設置與所述旋轉軸(33)配合連接的固定孔與一對所述限位板(32)旋轉連接；所述層間旋轉支撐板(4)兩端靠近所述固定孔處設置限位孔；所述一對限位板(32)內側前端和上端分別設置第一彈性限位柱(34)和第二彈性限位柱(35)；所述層間旋轉支撐板(4)在由水平放置時，與所述第一彈性限位柱(34)卡接；在旋轉至垂直放置時，與第二彈性限位柱(35)卡接。

2.根據權利要求1所述的液壓支架用控制主閥組支護支架，其特征在于，所述第一彈性限位柱(34)和第二彈性限位柱(35)包括嵌入限位板內的彈簧以及設置在彈簧頂部的鋼珠。

3.根據權利要求2所述的液壓支架用控制主閥組支護支架，其特征在于，所述層間旋轉支撐板(4)上設置用于配合安裝控制主閥組的若干個安裝孔(43)。

技術總結
本技術公開了一種液壓支架用控制主閥組支護支架，包括固定底座、水平頂板、護幫板和層間旋轉支撐板。一對護幫板對稱設置在固定底座左右兩側，一對護幫板頂部設置第一連接孔，一對護幫板靠上方內側設置一對限位板，一對限位板中心設置向內側凸出的旋轉軸，層間旋轉支撐板兩端通過設置與旋轉軸配合連接的固定孔與一對限位板旋轉連接；層間旋轉支撐板兩端靠近固定孔處設置限位孔，一對限位板內側前端和上端分別設置第一彈性限位柱和第二彈性限位柱。本技術將液壓支架用控制主閥組固定放置在層間旋轉支撐板上，使用時旋轉至垂直放置，不容易被掉落的煤渣、掉矸砸中，避免發生誤操作，提高使用安全性。

技術研發人員：楊振,李帥,丁鋒
受保護的技術使用者：中煤新集能源股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
