本技術涉及地下水監測，具體涉及一種地下水監測井的反沖洗結構。

背景技術：

1、根據中華人民共和國國土資源部《地下水監測井技術規范》，監測井主要監測地下水水位、水質、水溫、水量等動態要素。監測井根據建井目的和監測井結構的不同種類繁多，但主要工藝均是①鉆探施工，掌握地下水層的空間分布。②根據監測井類型和監測目的選擇合適的濾水管材質和濾孔大小分布。③進行擴孔，破壁和換漿用于順利的下管。④填礫和止水，在含水層和篩管之間填礫濾水，在不同含水層之間用膨潤土或者水泥進行止水。⑤洗井。⑥安裝井蓋。

2、在對地下水進行水樣采集之前，會將監測井里的水抽出來放掉，然后通過清水進行沖洗，也就是我們俗稱的洗井，在目前的地下水監測井中，通常通過填礫層對地下水進行過濾，但是在長期使用過后，填礫層內會被填滿泥沙，使得填礫層被堵塞，導致地下水監測井無法正常進行使用，因此，申請人在地下水監測井中設計了一套反沖洗結構，能夠將填礫層內的泥沙沖走，使得地下水監測井的使用壽命更加長久。

技術實現思路

1、針對現有技術的不足，本實用新型的目的在于提供了一種地下水監測井的反沖洗結構。

2、本實用新型為實現上述目的，采用以下技術方案：

3、一種地下水監測井的反沖洗結構，包括嵌入地表中的井管，所述井管位于地表以下的四周從上至下依次設有阻水層和填礫層，所述井管底部設有井管底板，所述地表上安裝有儲水桶，所述儲水桶一側設有與儲水桶相連通的第一水泵，所述井管內位于填礫層處安裝有反沖洗組件，所述第一水泵通過管道與反沖洗組件連接，所述地表上還設有第二水泵，所述填礫層內埋設有抽提組件，所述第二水泵通過管道與抽提組件連接。

4、進一步地，所述反沖洗組件包括若干個環形沖洗管，相鄰兩個所述環形沖洗管之間通過第一連通管連接，所述環形沖洗管的環形外周壁上均勻分布有若干個噴頭，所述噴頭穿過井管與填礫層相接觸。

5、進一步地，所述抽提組件包括埋設于填礫層內的抽提主管，所述抽提主管上連通有呈傾斜設置的抽提支管，所述抽提支管高的一端與抽提主管相連通。

6、進一步地，所述第一水泵的一端通過第一進水管與儲水桶相連通，所述第一水泵的另一端通過第一出水管與第一多通管相連通，所述第一多通管的支管與第二連通管相連通，所述第二連通管與環形沖洗管相連通。

7、進一步地，所述第二水泵的一端連接有第二出水管，所述第二水泵的另一端通過第二進水管與第二多通管相連通，所述第二多通管的支管與第三連通管相連通，所述第三連通管與抽提主管相連通。

8、進一步地，所述井管位于地表以上的部分外部罩設有保護蓋板，且保護蓋板嵌入地表中。

9、進一步地，所述阻水層為粘土球。

10、進一步地，所述填礫層為石英砂。

11、與現有技術相比，本實用新型提供了一種地下水監測井的反沖洗結構，具備以下有益效果：

12、本實用新型通過儲水桶將監測井里抽出來的水進行儲存，通過第一水泵將儲水桶中的水輸送到反沖洗組件，對填礫層進行反沖洗，使得填礫層內的泥沙產生流動，通過第二水泵和抽提組件的相互配合，將填礫層內的泥沙和水進行抽提并進行外排，避免泥沙將填礫層堵塞，使得地下水監測井的使用壽命更加長久；本實用新型整體結構簡單，能夠對填礫層進行反沖洗，避免泥沙將填礫層堵塞，使得地下水監測井的使用壽命更加長久，且節約了水資源，提高了實用性。

技術特征：

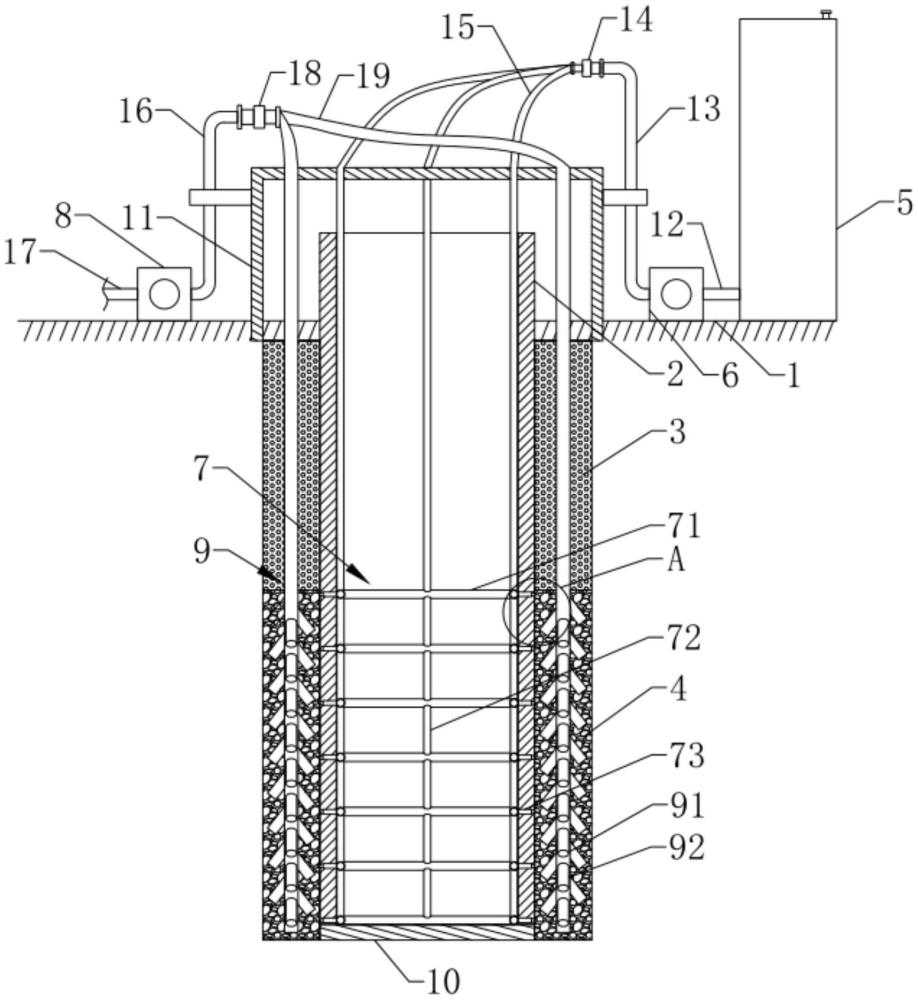

1.一種地下水監測井的反沖洗結構，包括嵌入地表(1)中的井管(2)，所述井管(2)位于地表(1)以下的四周從上至下依次設有阻水層(3)和填礫層(4)，所述井管(2)底部設有井管底板(10)，其特征在于，所述地表(1)上安裝有儲水桶(5)，所述儲水桶(5)一側設有與儲水桶(5)相連通的第一水泵(6)，所述井管(2)內位于填礫層(4)處安裝有反沖洗組件(7)，所述第一水泵(6)通過管道與反沖洗組件(7)連接，所述地表(1)上還設有第二水泵(8)，所述填礫層(4)內埋設有抽提組件(9)，所述第二水泵(8)通過管道與抽提組件(9)連接。

2.根據權利要求1所述的地下水監測井的反沖洗結構，其特征在于，所述反沖洗組件(7)包括若干個環形沖洗管(71)，相鄰兩個所述環形沖洗管(71)之間通過第一連通管(72)連接，所述環形沖洗管(71)的環形外周壁上均勻分布有若干個噴頭(73)，所述噴頭(73)穿過井管(2)與填礫層(4)相接觸。

3.根據權利要求1所述的地下水監測井的反沖洗結構，其特征在于，所述抽提組件(9)包括埋設于填礫層(4)內的抽提主管(91)，所述抽提主管(91)上連通有呈傾斜設置的抽提支管(92)，所述抽提支管(92)高的一端與抽提主管(91)相連通。

4.根據權利要求2所述的地下水監測井的反沖洗結構，其特征在于，所述第一水泵(6)的一端通過第一進水管(12)與儲水桶(5)相連通，所述第一水泵(6)的另一端通過第一出水管(13)與第一多通管(14)相連通，所述第一多通管(14)的支管與第二連通管(15)相連通，所述第二連通管(15)與環形沖洗管(71)相連通。

5.根據權利要求3所述的地下水監測井的反沖洗結構，其特征在于，所述第二水泵(8)的一端連接有第二出水管(17)，所述第二水泵(8)的另一端通過第二進水管(16)與第二多通管(18)相連通，所述第二多通管(18)的支管與第三連通管(19)相連通，所述第三連通管(19)與抽提主管(91)相連通。

6.根據權利要求1所述的地下水監測井的反沖洗結構，其特征在于，所述井管(2)位于地表(1)以上的部分外部罩設有保護蓋板(11)，且保護蓋板(11)嵌入地表(1)中。

7.根據權利要求1所述的地下水監測井的反沖洗結構，其特征在于，所述阻水層(3)為粘土球。

8.根據權利要求1所述的地下水監測井的反沖洗結構，其特征在于，所述填礫層(4)為石英砂。

技術總結
本技術公開了一種地下水監測井的反沖洗結構，包括嵌入地表中的井管，井管位于地表以下的四周從上至下依次設有阻水層和填礫層，井管底部設有井管底板，地表上安裝有儲水桶，儲水桶一側設有與儲水桶相連通的第一水泵，井管內位于填礫層處安裝有反沖洗組件，第一水泵通過管道與反沖洗組件連接，地表上還設有第二水泵，填礫層內埋設有抽提組件，第二水泵通過管道與抽提組件連接。本技術整體結構簡單，能夠對填礫層進行反沖洗，避免泥沙將填礫層堵塞，使得地下水監測井的使用壽命更加長久，且節約了水資源，提高了實用性。

技術研發人員：李黎,王志剛,何維
受保護的技術使用者：四川省冶勘設計集團生態環境工程有限公司
技術研發日：20240705
技術公布日：2025/4/28
