本技術涉及鉆井工具，尤其涉及一種壓力釋放卡瓦打撈筒。

背景技術：

1、油氣井鉆井、修井和測井過程中，因各種原因，經常造成鉆具、油套管、封隔器、配水器、配產器和測井儀器等管狀落井，為了確保后續作業的完成，需要下入相應的打撈工具對其進行打撈出井，而且打撈過程中，有時由于打撈遇到障礙或者由于工藝要求等原因，需要停止打撈，釋放退出落魚，甚至有需要多次打撈和釋放的情況。現有的打撈工具主要包括三球打撈器和卡瓦打撈器，現有的三球打撈器雖然也有可釋放形式結構，但都是剪銷釋放方式，只能實現單次打撈釋放，不能重復作業。而現有的卡瓦打撈器由于其具有很好的落魚可退性，落魚釋放的穩定性也非常高，因此是目前油田較為廣泛使用的一種可釋放式卡瓦打撈工具，其釋放方式分為剪銷式和旋轉式，剪銷式可釋放卡瓦打撈筒與剪銷式可釋放三球打撈器釋放原理相同，都是通過上提拉斷剪銷實現釋放，因此，同樣存在釋放不可重復的缺陷。旋轉可釋放式卡瓦打撈器則是在釋放退出落魚時，或者需要正向轉動鉆具，從而實現打撈器與落魚之間相對轉動并上提，逐步帶動卡瓦打撈器將井下落魚釋放退出，其應用中，要求鉆井儀器串中不能包含有旋轉短節，如連接有旋轉短節則無法帶動卡瓦打撈器旋轉釋放退出落魚。因此，現有的可釋放式卡瓦打撈器仍然存在功能局限性，打撈和釋放不可靠，作業靈活性不夠，打撈作業效率較低。

技術實現思路

1、本實用新型的目的在于避免現有技術的不足之處，提供一種壓力釋放卡瓦打撈筒，從而有效解決現有技術中存在的不足之處。

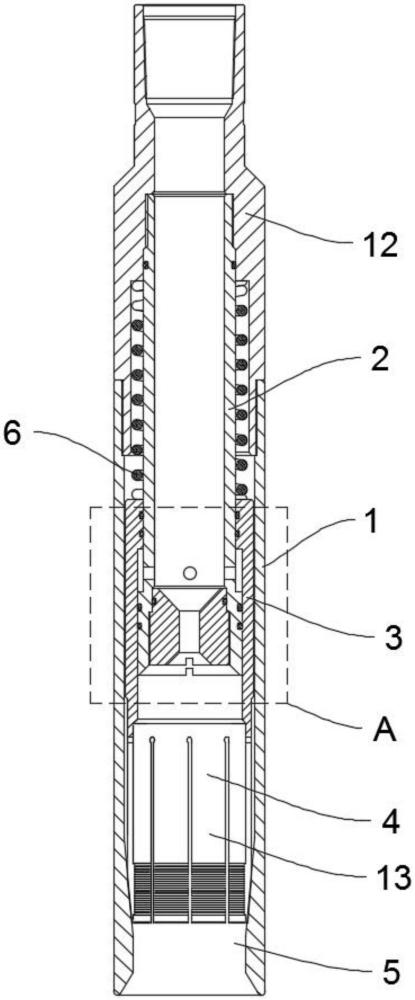

2、為實現上述目的，本實用新型采取的技術方案為：一種壓力釋放卡瓦打撈筒，包括外筒、芯軸和芯筒，所述芯筒的底部設置有卡瓦，所述外筒的底部配合卡瓦設置有引鞋，所述芯筒可上下移動的套設在芯軸上，所述芯軸上設置有趨向于迫使芯筒向下移動的彈性件，所述芯軸的底部設置有托沿，所述芯筒上于托沿的上部設置有頂沿，所述托沿于頂沿之間存在空腔，所述芯軸為中空形，芯軸的側壁上開設有若干個通向空腔的通孔，所述芯軸中于通孔的底部設置有節流噴嘴。

3、進一步，所述外筒的上端設置有上接頭，所述芯軸連接在上接頭上。

4、進一步，所述彈性件為設置在上接頭與芯筒之間的彈簧。

5、進一步，所述上接頭的底部內徑小于芯筒的外徑。

6、進一步，所述卡瓦包括沿周向設置的若干個長爪，長爪之間存在間隙。

7、進一步，所述節流噴嘴螺接在芯軸的底部。

8、本實用新型的上述技術方案具有以下有益效果：本實用新型在落魚進入卡瓦后，可向芯軸內通入高壓液體，高壓液體通過通孔進入空腔中，空腔中液壓增大，通過頂沿將芯筒頂起，卡瓦也逐漸跟隨芯筒脫離落魚，實現落魚的釋放，可以重復打撈釋放，方便控制操作，靈活度較高。

技術特征：

1.一種壓力釋放卡瓦打撈筒，其特征在于：包括外筒、芯軸和芯筒，所述芯筒的底部設置有卡瓦，所述外筒的底部配合卡瓦設置有引鞋，所述芯筒可上下移動的套設在芯軸上，所述芯軸上設置有趨向于迫使芯筒向下移動的彈性件，所述芯軸的底部設置有托沿，所述芯筒上于托沿的上部設置有頂沿，所述托沿于頂沿之間存在空腔，所述芯軸為中空形，芯軸的側壁上開設有若干個通向空腔的通孔，所述芯軸中于通孔的底部設置有節流噴嘴。

2.根據權利要求1所述的一種壓力釋放卡瓦打撈筒，其特征在于：所述外筒的上端設置有上接頭，所述芯軸連接在上接頭上。

3.根據權利要求2所述的一種壓力釋放卡瓦打撈筒，其特征在于：所述彈性件為設置在上接頭與芯筒之間的彈簧。

4.根據權利要求2所述的一種壓力釋放卡瓦打撈筒，其特征在于：所述上接頭的底部內徑小于芯筒的外徑。

5.根據權利要求1所述的一種壓力釋放卡瓦打撈筒，其特征在于：所述卡瓦包括沿周向設置的若干個長爪，長爪之間存在間隙。

6.根據權利要求1所述的一種壓力釋放卡瓦打撈筒，其特征在于：所述節流噴嘴螺接在芯軸的底部。

技術總結
本技術公開的一種壓力釋放卡瓦打撈筒，包括外筒、芯軸和芯筒，所述芯筒的底部設置有卡瓦，所述外筒的底部配合卡瓦設置有引鞋，所述芯筒可上下移動的套設在芯軸上，所述芯軸上設置有趨向于迫使芯筒向下移動的彈性件，所述芯軸的底部設置有托沿，所述芯筒上于托沿的上部設置有頂沿，所述托沿于頂沿之間存在空腔，所述芯軸為中空形，芯軸的側壁上開設有若干個通向空腔的通孔，所述芯軸中于通孔的底部設置有節流噴嘴。本技術在落魚進入卡瓦后，可向芯軸內通入高壓液體，高壓液體通過通孔進入空腔中，空腔中液壓增大，通過頂沿將芯筒頂起，卡瓦也逐漸跟隨芯筒脫離落魚，實現落魚的釋放，可以重復打撈釋放，方便控制操作，靈活度較高。

技術研發人員：劉炳忠
受保護的技術使用者：任丘市華北賽諾石油技術有限公司
技術研發日：20240812
技術公布日：2025/4/28
