本發明涉及地熱資源勘探，具體為一種用于地熱資源勘探的探測器。

背景技術：

1、測井儀器的使用可以防止井筒偏斜，減少施工周期，加快施工進度，確保工程質量，間接經濟效益明顯，社會效益非常顯著，市場上的測井儀有多種品種，包括鑿井測井儀、超聲測井儀、核測井儀以及數字取心測井儀等等。

2、申請號為“cn209510312u”的專利中公開了一種用于地熱資源勘探的多功能組合測井儀，上端設有馬籠頭，下端設有底鼻，遙測短節的上端與馬籠頭套接，高分辨率聲波測量儀的下端與底鼻套接，遙測短節與高分辨率聲波測量儀之間套結有自然伽馬探測儀、高靈敏度地溫探測儀、連續測斜-井徑測量儀、三側向電阻率測量儀，自然伽馬探測儀、高靈敏度地溫探測儀、連續測斜-井徑測量儀以及三側向電阻率測量儀的相對位置能夠調整，高靈敏度地溫探測儀設有高靈敏溫度傳感器，可以精確地對地層的異常高溫數據進行采集。

3、上述該裝置雖然能對地熱資源進行探測，但是該多功能組合測井儀為長柱形結構，在礦井中難以進行固定安裝，操作復雜，浪費人力，而且上述該裝置多個探測器固定在一起，難以進行維修更換，而且上述該裝置只能對固定的地點進行探測，影響探測的準確性。

4、針對上述問題，發明人提出一種用于地熱資源勘探的探測器用于解決上述問題。

技術實現思路

1、為了解決難以進行固定，多個探測器難以進行維修更換，探測點較為固定的問題；本發明的目的在于提供一種用于地熱資源勘探的探測器。

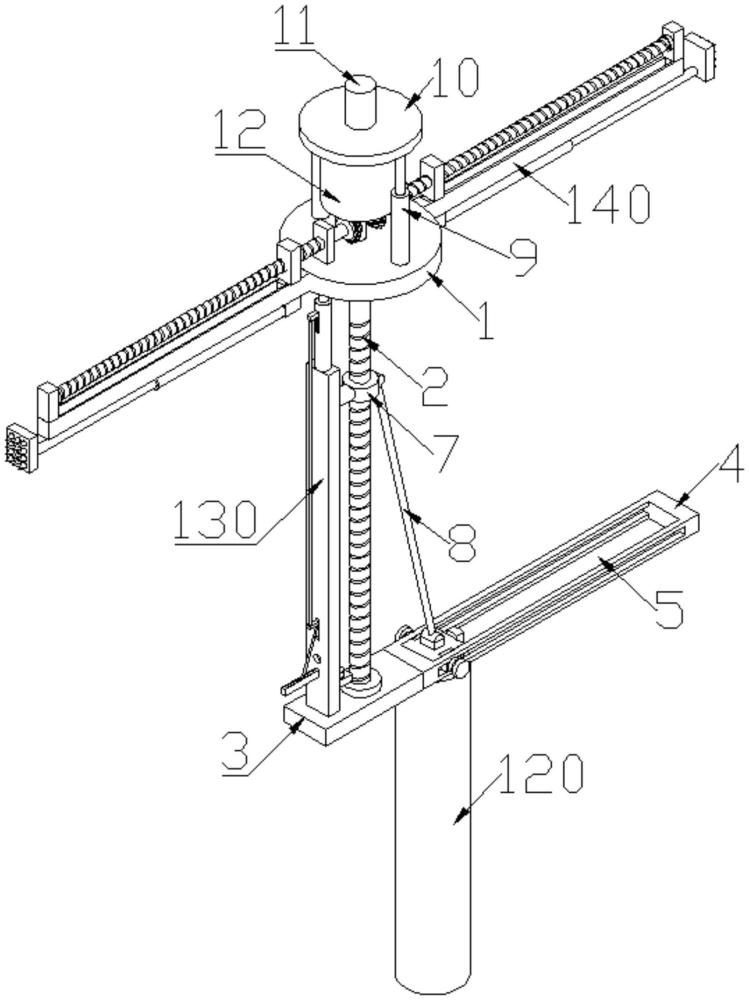

2、為解決上述技術問題，本發明采用如下技術方案：包括安裝板，所述安裝板的底部轉動連接有螺紋桿，所述螺紋桿的一端轉動連接有底板，所述底板的一側固定連接有延伸板，所述延伸板的頂部開設有移動滑槽，所述移動滑槽的內表面滑動連接有移動滑塊，所述螺紋桿的外表面螺紋連接有螺紋套，所述螺紋套的外表面轉動連接有聯動桿，所述聯動桿的一端與移動滑塊的頂部轉動連接，所述安裝板的頂部固定連接有電動伸縮桿，所述電動伸縮桿的一端固定連接有頂板，所述頂板的頂部固定連接有下井桿，所述頂板的底部固定連接有電動機，所述電動機輸出軸的一端固定連接有花鍵軸，所述螺紋桿的頂部開設有與花鍵軸相適配的花鍵槽，所述移動滑塊的底部設置有探測機構，所述底板的頂部設置有聯動機構，所述安裝板的兩側均設置有固定機構。

3、優選地，所述探測機構包括探測保護桶，所述延伸板的底部與探測保護桶的頂部固定連接，所述探測保護桶的外表面開設有探測移出槽，所述移動滑塊的外表面固定連接有與探測移出槽相適配的探測弧形封板，所述移動滑塊的底部固定連接有探測第一限位筒，所述探測第一限位筒的內表面滑動連接有高靈敏度地溫探測儀，探測保護桶用于保護探測器，防止探測器發生碰撞損壞，探測移出槽用于安裝探測弧形封板，探測弧形封板用于密封探測移出槽，從而對探測器進行全面的保護，探測第一限位筒用于安裝高靈敏度地溫探測儀，所述高靈敏度地溫探測儀的一端固定連接有探測第二限位筒，所述探測第二限位筒的內表面滑動連接有自然伽馬探測儀，所述自然伽馬探測儀的一端固定連接有探測第三限位筒，所述探測第三限位筒的內表面滑動連接有遙測短節，所述遙測短節的一端固定連接有探測第四限位筒，探測第二限位筒用于安裝自然伽馬探測儀，探測第三限位筒用于安裝遙測短節，探測第四限位筒用于安裝馬籠頭，所述探測第四限位筒的內表面滑動連接有馬籠頭，所述馬籠頭的外周設置有探測u型限位框，所述延伸板的前部和后部均開設有探測側滑槽，所述探測側滑槽的內表面滑動連接有探測側滑塊，所述探測側滑塊的外表面固定連接有探測螺紋套，所述探測螺紋套的內表面螺紋連接有探測螺栓，所述探測螺栓的一端依次貫穿探測u型限位框和移動滑塊并延伸至移動滑塊的內部，通過探測機構的設置，多個探測器進行拼接，增加裝置探測的準確性，而且通過探測u型限位框的設置，對多個探測器進行固定，方便多個探測器進行拆卸維修更換，而且通過探測保護桶的設置，對多個探測器進行保護，防止井壁落石等損壞探測器。

4、優選地，所述聯動機構包括聯動滑槽板，所述底板的頂部與聯動滑槽板的底部固定連接，所述聯動滑槽板的內表面滑動連接有聯動滑動塊，所述螺紋套的外表面固定連接有聯動伸縮桿，所述聯動伸縮桿的一端貫穿聯動滑動塊并延伸至聯動滑動塊的內部，所述聯動滑槽板內表面的底部開設有聯動插孔，所述聯動滑槽板的頂部固定連接有聯動彈簧桶，聯動滑槽板用于安裝聯動滑動塊，聯動滑動塊用于限位聯動伸縮桿，使聯動伸縮桿沿著聯動滑槽板移動，聯動插孔用于聯動伸縮桿一端的伸出，所述聯動彈簧桶的內表面固定連接有聯動彈簧，所述聯動彈簧的一端固定連接有聯動彈簧桿，所述安裝板的底部固定連接有聯動滑槽環，所述聯動滑槽環的內表面開設有與聯動彈簧桿相適配的聯動限位銷孔，所述聯動彈簧桶的外表面開設有聯動下滑槽，聯動彈簧桶用于安裝聯動彈簧，聯動彈簧的彈力使聯動彈簧桿插入聯動限位銷孔內，聯動下滑槽使聯動連接塊方便移動，所述聯動下滑槽的內表面滑動連接有聯動連接塊，所述聯動連接塊的一端與聯動彈簧桿的外表面固定連接，所述聯動連接塊的底部固定連接有聯動繩，所述聯動滑槽板的一側開設有聯動豎滑槽，所述聯動豎滑槽的內表面滑動連接有聯動豎滑塊，所述聯動豎滑塊的外表面與聯動繩的一端固定連接，所述聯動滑槽板的一側固定連接有聯動橫滑槽板，所述聯動橫滑槽板的內表面滑動連接有聯動橫滑塊，所述聯動橫滑塊的頂部轉動連接有聯動斜桿，所述聯動斜桿的一端與聯動豎滑塊的外表面轉動連接，通過聯動機構的設置，聯動彈簧桿插入聯動限位銷孔內時，螺紋桿轉動帶動螺紋套下降，螺紋套帶動移動滑塊使探測機構移動，從而改變探測機構的位置，當聯動彈簧桿遠離聯動限位銷孔時，螺紋桿轉動帶動聯動機構使延伸板轉動，延伸板帶動探測機構轉動，從而可以進行轉動探測，進而增加裝置探測的準確性。

5、優選地，所述固定機構包括固定滑槽板，所述安裝板的外表面與固定滑槽板的一端固定連接，所述固定滑槽板的內表面滑動連接有固定滑動塊，所述安裝板的頂部轉動連接有固定螺紋桿，固定滑槽板用于安裝固定滑動塊，固定滑動塊用于限位固定螺紋套，固定螺紋桿轉動帶動固定螺紋套移動，所述固定螺紋桿的外表面螺紋連接有固定螺紋套，所述固定螺紋套的外表面與固定滑動塊的頂部固定連接，所述固定螺紋桿的一端固定連接有固定第一錐齒輪，所述電動機輸出軸的外表面固定連接有與固定第一錐齒輪相適配的固定第二錐齒輪，固定螺紋套用于帶動固定滑動塊使固定彈簧桶移動，固定第一錐齒輪和固定第二錐齒輪的設置，使電動機可以同時帶動固定螺紋桿和螺紋桿轉動，減少電動機的使用，降低制造成本，所述固定滑動塊的外表面固定連接有固定彈簧桶，所述固定彈簧桶的內表面固定連接有固定彈簧，所述固定彈簧的一端固定連接有固定彈簧桿，所述固定彈簧桿的一端固定連接有固定釘板，通過固定機構的設置，固定螺紋桿轉動帶動固定滑動塊使固定彈簧桶移動，固定彈簧桶帶動固定釘板擠壓井壁，從而將裝置固定，操作簡單方便，固定牢靠，節省一定量的勞動力。

6、與現有技術相比，本發明的有益效果在于：

7、1、通過探測機構的設置，多個探測器進行拼接，增加裝置探測的準確性，而且通過探測u型限位框的設置，對多個探測器進行固定，方便多個探測器進行拆卸維修更換，而且通過探測保護桶的設置，對多個探測器進行保護，防止井壁落石等損壞探測器。

8、2、通過聯動機構的設置，聯動彈簧桿插入聯動限位銷孔內時，螺紋桿轉動帶動螺紋套下降，螺紋套帶動移動滑塊使探測機構移動，從而改變探測機構的位置，當聯動彈簧桿遠離聯動限位銷孔時，螺紋桿轉動帶動聯動機構使延伸板轉動，延伸板帶動探測機構轉動，從而可以進行轉動探測，進而增加裝置探測的準確性。

9、3、通過固定機構的設置，固定螺紋桿轉動帶動固定滑動塊使固定彈簧桶移動，固定彈簧桶帶動固定釘板擠壓井壁，從而將裝置固定，操作簡單方便，固定牢靠，節省一定量的勞動力。
