本技術屬于抽油機光桿卡，尤其涉及一種抽油機光桿卡。

背景技術：

1、抽油機設備更換配件（例如繩辮子）時鎖緊抽油桿防止下滑，原先的卡扣是在其內部設置牙塊，但是由于內側的磨損，需要經常進行卡扣的更換，為了節約成本，設計了一種可以僅僅更換牙塊部分的卡扣，滿足固定抽油桿的需求，有效的節約了配件成本。

技術實現思路

1、為解決現有技術中存在的問題，本實用新型提供了一種將卡板通過微型的螺栓結構進行固定，可以使得穩固的適配在卡扣的內側，便于進行抽油桿的固定，待其磨損后，僅僅更換卡板即可，不需要進行卡扣整體的更換，節約了配件成本的抽油機光桿卡。

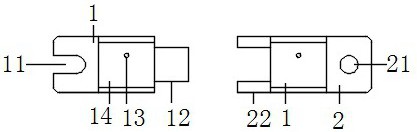

2、為實現上述目的，本實用新型提供如下技術方案：一種抽油機光桿卡，包括抱箍結構的卡扣，卡扣包括兩組第一固定部和第二固定部，所述第一固定部和第二固定部之間通過第一銷軸連接部、第二銷軸固定部和銷軸活動連接，且第一銷軸連接部和第二銷軸固定部外側分別設有弧形槽固定部和圓孔固定部，且弧形槽固定部、第一銷軸連接部之間和圓孔固定部、第二銷軸固定部之間設有橫向設置的凸起槽，所述弧形槽固定部、第一銷軸連接部之間和圓孔固定部、第二銷軸固定部之間設有卡板槽，且卡板槽上下兩側均未延伸至第一固定部或者第二固定部邊緣，所述卡板槽上設有貫穿的圓孔，所述卡板槽內設有卡板，且卡板的表面設有與圓孔適配的橢圓形孔，所述卡板內表面設有橫向設置的凸起卡條。

3、優選的，所述凸起卡條的橫截面為直角三角形結構，且橫向及縱向設置為直角邊。

4、與現有技術相比，本實用新型的有益效果是：

5、將卡板通過微型的螺栓結構進行固定，可以使得穩固的適配在卡扣的內側，便于進行抽油桿的固定，待其磨損后，僅僅更換卡板即可，不需要進行卡扣整體的更換，節約了配件成本。

技術特征：

1.一種抽油機光桿卡，包括抱箍結構的卡扣，卡扣包括兩組第一固定部和第二固定部，所述第一固定部和第二固定部之間通過第一銷軸連接部、第二銷軸固定部和銷軸活動連接，且第一銷軸連接部和第二銷軸固定部外側分別設有弧形槽固定部和圓孔固定部，且弧形槽固定部、第一銷軸連接部之間和圓孔固定部、第二銷軸固定部之間設有橫向設置的凸起槽，其特征在于：所述弧形槽固定部、第一銷軸連接部之間和圓孔固定部、第二銷軸固定部之間設有卡板槽，且卡板槽上下兩側均未延伸至第一固定部或者第二固定部邊緣，所述卡板槽上設有貫穿的圓孔，所述卡板槽內設有卡板，且卡板的表面設有與圓孔適配的橢圓形孔，所述卡板內表面設有橫向設置的凸起卡條。

2.根據權利要求1所述一種抽油機光桿卡，其特征在于：所述凸起卡條的橫截面為直角三角形結構，且橫向及縱向設置為直角邊。

技術總結
本技術公開了一種抽油機光桿卡，所述弧形槽固定部、第一銷軸連接部之間和圓孔固定部、第二銷軸固定部之間設有卡板槽，且卡板槽上下兩側均未延伸至第一固定部或者第二固定部邊緣，所述卡板槽上設有貫穿的圓孔，所述卡板槽內設有卡板，且卡板的表面設有與圓孔適配的橢圓形孔，所述卡板內表面設有橫向設置的凸起卡條，本技術將卡板通過微型的螺栓結構進行固定，可以使得穩固的適配在卡扣的內側，便于進行抽油桿的固定，待其磨損后，僅僅更換卡板即可，不需要進行卡扣整體的更換，節約了配件成本。

技術研發人員：岳寶,卜曉曉
受保護的技術使用者：岳寶
技術研發日：20240730
技術公布日：2025/4/28
