本技術屬于旋挖鉆機，尤其涉及一種連接旋挖鉆機與護筒的連接裝置。

背景技術：

1、在進行旋挖鉆施工時，基坑內分布著厚層回填土，其中夾雜著孤石等異物，施工人員進行試鉆旋挖過程中，由于回填土受到振動擾動，容易導致孔壁發生大量塌孔的現象。這不僅影響了孔樁的穩定性，還增加了施工難度和風險。針對這種情況，一般需要采用全護筒跟進引孔。

2、在鉆孔灌注樁施工中下護筒時，需要用到多種器械，但是由于區域的地質情況并不相同，使用到的器械以及護筒的規格也不相同，在連接旋挖鉆機和護筒時可能難以匹配。

3、因此，有必要提出一種廣泛適連接旋挖鉆機與護筒的連接裝置，使得下護筒的操作更加簡便。

技術實現思路

1、本實用新型的目的是提供一種能適用于各種旋挖鉆機與護筒之間的連接裝置，具體技術方案如下：

2、一種連接旋挖鉆機與護筒的連接裝置，包括第一連接件和第二連接件；

3、所述第一連接件與旋挖鉆機的鉆桿連接，且所述第一連接件與護筒的內壁之間沿護筒的周向布置多組第二連接件；

4、所述第二連接件包括套筒和滑桿，所述套筒的第一端與第一連接件連接；所述滑桿的第一端插入所述套筒的第二端活動設置，所述滑桿的第二端與護筒的內壁連接。

5、優選的，所述套筒和滑桿上還間隔設有固定通孔，所述套筒和滑桿通過固定通孔和固定件的組合實現相對位置的固定；所述固定件為螺釘或銷釘。

6、優選的，所述滑桿與護筒通過螺栓可拆卸式連接。

7、優選的，所述第一連接件上還設有連接孔，所述連接孔與旋挖鉆機的鉆桿連接。

8、優選的，還包括多組連接板，第一連接件與第二連接件之間、相鄰兩第二連接件之間均通過連接板連接。

9、優選的，還包括底座，所述第一連接件和第二連接件均設置于底座上。

10、優選的，所述第一連接件與套筒均焊接于底座上，且套筒與第一連接件之間焊接連接。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型的一種連接旋挖鉆機與護筒的連接裝置，包括。

13、通過以下參照附圖對本實用新型的示例性實施例的詳細描述，本實用新型的其他特征及其優點將會變得清楚。

技術特征：

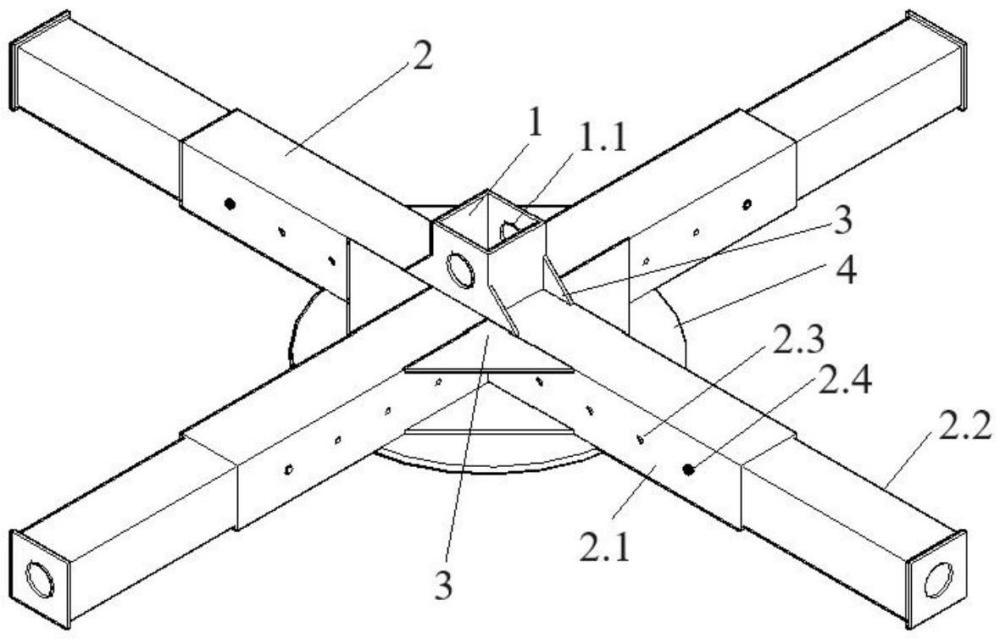

1.一種連接旋挖鉆機與護筒的連接裝置，其特征在于，包括第一連接件(1)和第二連接件(2)；

2.根據權利要求1所述的一種連接旋挖鉆機與護筒的連接裝置，其特征在于，所述套筒(2.1)和滑桿(2.2)上還間隔設有固定通孔(2.3)，所述套筒(2.1)和滑桿(2.2)通過固定通孔(2.3)和固定件(2.4)的組合實現相對位置的固定；所述固定件(2.4)為螺釘或銷釘。

3.根據權利要求1所述的一種連接旋挖鉆機與護筒的連接裝置，其特征在于，所述滑桿(2.2)與護筒(5)通過螺栓(2.5)可拆卸式連接。

4.根據權利要求1所述的一種連接旋挖鉆機與護筒的連接裝置，其特征在于，所述第一連接件(1)上還設有連接孔(1.1)，所述連接孔(1.1)與旋挖鉆機的鉆桿連接。

5.根據權利要求1所述的一種連接旋挖鉆機與護筒的連接裝置，其特征在于，還包括多組連接板(3)，第一連接件(1)與第二連接件(2)之間、相鄰兩第二連接件(2)之間均通過連接板(3)連接。

6.根據權利要求1所述的一種連接旋挖鉆機與護筒的連接裝置，其特征在于，還包括底座(4)，所述第一連接件(1)和第二連接件(2)均設置于底座(4)上。

7.根據權利要求6所述的一種連接旋挖鉆機與護筒的連接裝置，其特征在于，所述第一連接件(1)與套筒(2.1)均焊接于底座(4)上，且套筒(2.1)與第一連接件(1)之間焊接連接。

技術總結
本技術屬于旋挖鉆機技術領域，公開了一種連接旋挖鉆機與護筒的連接裝置，包括第一連接件和第二連接件；所述第一連接件與旋挖鉆機的鉆桿連接，且所述第一連接件與護筒的內壁之間沿護筒的周向布置多組第二連接件；所述第二連接件包括套筒和滑桿，所述套筒的第一端與第一連接件連接；所述滑桿的第一端插入所述套筒的第二端活動設置，所述滑桿的第二端與護筒的內壁連接。通過本技術的伸縮式設置的第二連接件與護筒連接，第一連接件與旋挖鉆機連接，能夠適應不同尺寸規格的護筒，便于根據不同的工況選取不同的護筒以及旋挖鉆機，且方便快速組裝，減少了施工周期，降低了制造成本。

技術研發人員：杜長鈴,張亞峰,李軻,張亞洲,周中,原葆,閆爽爽,朱尚明,陳浩寧,李興田,王德起,高英博,張九州
受保護的技術使用者：中電建鐵路建設投資集團有限公司
技術研發日：20240730
技術公布日：2025/4/28
