本發明涉及海洋平臺井口采油設備，特別公開了一種海洋平臺單筒多管井口采油樹裝置。

背景技術：

1、隨著全球能源需求的不斷增長，海洋石油和天然氣的勘探與開采逐漸成為重要的能源供應來源。海洋平臺作為海洋油氣開采的核心設施，承載著復雜的鉆井、生產和處理任務。其中，井口采油樹裝置（christmas-tree）是連接井口與地面設施的關鍵設備，負責控制油氣的流出、監測井下壓力、進行安全保護等重要功能。在傳統的海洋井口采油樹設計中，通常采用單一的井口結構來處理油氣流。然而，隨著技術的進步和油田開發需求的多樣化，單筒多管井口采油樹裝置逐漸受到關注。

2、綜上所述，海洋平臺單筒多管井口采油樹裝置的創新和應用，標志著海洋油氣開采技術的不斷進步。它不僅提升了資源的開發效率，還為推動海洋油氣行業的可持續發展提供了強有力的技術支持。

3、公開號為cn116146136a的專利公開了一種單筒多井井口裝置安裝方法及單筒多井井口裝置，該專利的技術方案為：包括下部底座總成，下部底座總成安裝在支撐套管上，支撐套管上安裝有隔水套管，隔水套管安裝在下部底座總成內部，但是該專利無法實現對石油的收集，因此針對該缺陷發明了一種海洋平臺單筒多管井口采油樹裝置。

技術實現思路

1、針對上述技術問題，本發明采用的技術方案為：一種海洋平臺單筒多管井口采油樹裝置，包括采油樹、收集框、抽取機構、灌輸機構和推動機構，抽取機構包括采油管、中間倉、電機和抽取組件，采油管與采油樹相連，采油管與中間倉相連，電機安裝在中間倉上，電機與抽取組件相連，抽取組件安裝在中間倉上。

2、灌輸機構包括固定套筒、收集罐、開關組件和存儲組件，固定套筒與中間倉相連且連通，固定套筒與開關組件相連，開關組件與抽取組件相連，開關組件安裝在中間倉側面，開關組件與固定套筒相連，固定套筒與存儲組件相連，收集框安裝在存儲組件下方，存儲組件安裝在中間倉側面。

3、推動機構包括撥桿、撥動組件和單向控制組件，撥桿與撥動組件相連，撥動組件與開關組件相連，單向控制組件與撥動組件相連，撥動組件與收集框相連。

4、進一步地，中間倉側面設置有進油孔,采油管數量與進油孔數量一致，每個進油孔內壁上分別與一個采油管相連，抽取組件包括固定板,電機固定安裝在固定板上，電機輸出端固定安裝有轉盤,轉盤側面固定安裝有第一連接軸，第一連接軸外表面轉動安裝有第一連桿,第一連桿遠離第一連接軸的一端轉動安裝有第二連桿,第二連桿遠離第一連桿的一端轉動安裝有第二連接桿,第二連接桿側面固定安裝有套筒,套筒內壁上固定安裝有活塞軸,活塞軸遠離套筒的一端固定安裝有活塞，活塞軸滑動安裝在中間倉內且滑動方向為豎直方向。

5、進一步地，固定板側面設置有豎直槽，開關組件包括活動周,活動周滑動安裝在固定套筒內壁上，活動周外表面固定安裝有第三連接軸,第三連接軸外表面固定安裝有第四連桿,第四連桿下側固定安裝有連接塊,連接塊上轉動安裝有第三連桿,第三連桿遠離連接塊的一端轉動安裝有滑塊,滑塊滑動安裝在中間倉側面，滑塊側面滑動安裝有限位桿，限位桿固定安裝在中間倉側面，滑塊上側固定安裝有拐桿,拐桿與活塞軸固定連接，拐桿滑動安裝在豎直槽內壁上。

6、進一步地，存儲組件包括上部板,上部板固定安裝在中間倉側面，收集框固定安裝在上部板下側，上部板上側呈對稱狀固定安裝有兩個上部塊,上部板上側設置有限位槽，限位槽內壁上滑動安裝有移動塊,移動塊上固定安裝有底板，底板固定安裝在收集罐下側，收集罐外表面固定安裝有側面塊,上部板上設置有第二漏孔,第二漏孔直徑與收集罐直徑相等，第二漏孔內壁上設置有矩形凹槽，第二漏孔內壁的矩形凹槽形狀與側面塊形狀一致。

7、進一步地，底板上固定安裝有固定軸,固定軸與收集罐同軸心，收集罐內壁上固定安裝有擋板，固定套筒外表面上設置有第一漏孔,第一漏孔位于收集罐上方。

8、進一步地，固定軸外表面滑動安裝有浮板,擋板端面與固定軸軸線之間的距離小于底板端面與固定軸軸線之間的距離。

9、進一步地，撥動組件包括豎直軸,豎直軸轉動安裝在上部塊上，豎直軸外表面固定安裝有撥桿,豎直軸外表面還固定安裝有第一齒輪，第一齒輪位于撥桿上側，中間倉側面固定安裝有下固定板,下固定板上轉動安裝有第二齒輪,第二齒輪與第一齒輪嚙合。

10、進一步地，單向控制組件包括上固定板,上固定板固定安裝在中間倉側面，上固定板位于下固定板上方，上固定板上轉動安裝有第一轉動軸,第一轉動軸外表面固定安裝有第三齒輪，上固定板上滑動安裝有連接桿,連接桿與第三齒輪嚙合，連接桿側面固定安裝有齒條,齒條與活動周固定連接。

11、進一步地，第一轉動軸下端轉動安裝有第二轉動軸,第二轉動軸與第二齒輪固定連接，第二轉動軸轉動安裝在下固定板上，第一轉動軸外表面固定安裝有套環,套環外表面固定安裝有撥動塊,撥動塊下側滑動安裝有轉動盤,轉動盤固定安裝在第二轉動軸外表面上，轉動盤側面固定安裝有帶動塊和側面軸,側面軸外表面轉動安裝有轉動塊,側面軸外表面纏繞有彈簧,彈簧一端固定安裝在側面軸外表面上，彈簧的一端固定安裝在轉動塊上。

12、本發明與現有技術相比的有益效果是：（1）本發明實現了自動對石油進行抽取，提高工作效率；（2）本發明實現了對石油的自動灌裝，從而避免泄露；（3）本發明實現了對石油罐的推動，從而提高收集效率。

技術特征：

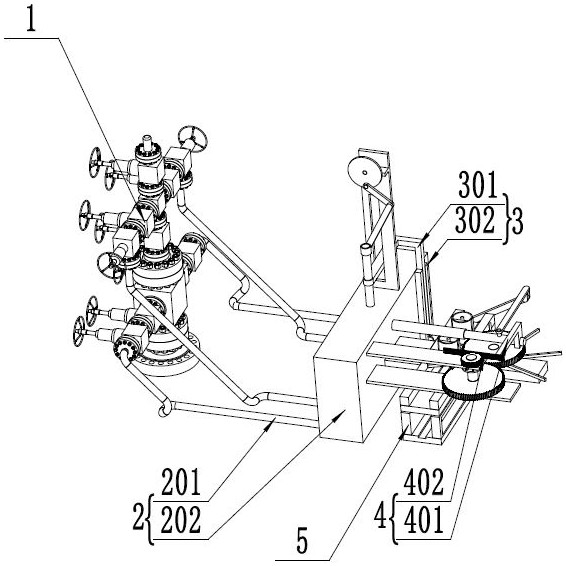

1.一種海洋平臺單筒多管井口采油樹裝置，包括采油樹（1）和收集框（5），其特征在于：海洋平臺單筒多管井口采油樹裝置還包括抽取機構（2）、灌輸機構（3）和推動機構（4），抽取機構（2）包括采油管（201）、中間倉（202）、電機（206）和抽取組件，采油管（201）與采油樹（1）相連，采油管（201）與中間倉（202）相連，電機（206）安裝在中間倉（202）上，電機（206）與抽取組件相連，抽取組件安裝在中間倉（202）上；

2.根據權利要求1所述的一種海洋平臺單筒多管井口采油樹裝置，其特征在于：中間倉（202）側面設置有進油孔（203）,采油管（201）數量與進油孔（203）數量一致，每個進油孔（203）內壁上分別與一個采油管（201）相連，抽取組件包括固定板（204）,電機（206）固定安裝在固定板（204）上，電機（206）輸出端固定安裝有轉盤（207）,轉盤（207）側面固定安裝有第一連接軸（208），第一連接軸（208）外表面轉動安裝有第一連桿（209）,第一連桿（209）遠離第一連接軸（208）的一端轉動安裝有第二連桿（210）,第二連桿（210）遠離第一連桿（209）的一端轉動安裝有第二連接桿（211）,第二連接桿（211）側面固定安裝有套筒（212）,套筒（212）內壁上固定安裝有活塞軸（213）,活塞軸（213）遠離套筒（212）的一端固定安裝有活塞，活塞軸（213）滑動安裝在中間倉（202）內且滑動方向為豎直方向。

3.根據權利要求2所述的一種海洋平臺單筒多管井口采油樹裝置，其特征在于：固定板（204）側面設置有豎直槽（205），開關組件包括活動周（307）,活動周（307）滑動安裝在固定套筒（309）內壁上，活動周（307）外表面固定安裝有第三連接軸（308）,第三連接軸（308）外表面固定安裝有第四連桿（306）,第四連桿（306）下側固定安裝有連接塊（305）,連接塊（305）上轉動安裝有第三連桿（304）,第三連桿（304）遠離連接塊（305）的一端轉動安裝有滑塊（303）,滑塊（303）滑動安裝在中間倉（202）側面，滑塊（303）側面滑動安裝有限位桿（302），限位桿（302）固定安裝在中間倉（202）側面，滑塊（303）上側固定安裝有拐桿（301）,拐桿（301）與活塞軸（213）固定連接，拐桿（301）滑動安裝在豎直槽（205）內壁上。

4.根據權利要求3所述的一種海洋平臺單筒多管井口采油樹裝置，其特征在于：存儲組件包括上部板（316）,上部板（316）固定安裝在中間倉（202）側面，收集框（5）固定安裝在上部板（316）下側，上部板（316）上側呈對稱狀固定安裝有兩個上部塊（313）,上部板（316）上側設置有限位槽（314），限位槽（314）內壁上滑動安裝有移動塊（317）,移動塊（317）上固定安裝有底板（315），底板（315）固定安裝在收集罐（311）下側，收集罐（311）外表面固定安裝有側面塊（312）,上部板（316）上設置有第二漏孔（409）,第二漏孔（409）直徑與收集罐（311）直徑相等，第二漏孔（409）內壁上設置有矩形凹槽，第二漏孔（409）內壁的矩形凹槽形狀與側面塊（312）形狀一致。

5.根據權利要求4所述的一種海洋平臺單筒多管井口采油樹裝置，其特征在于：底板（315）上固定安裝有固定軸（319）,固定軸（319）與收集罐（311）同軸心，收集罐（311）內壁上固定安裝有擋板（320），固定套筒（309）外表面上設置有第一漏孔（310）,第一漏孔（310）位于收集罐（311）上方。

6.根據權利要求5所述的一種海洋平臺單筒多管井口采油樹裝置，其特征在于：固定軸（319）外表面滑動安裝有浮板（318）,擋板（320）端面與固定軸（319）軸線之間的距離小于底板（315）端面與固定軸（319）軸線之間的距離。

7.根據權利要求4所述的一種海洋平臺單筒多管井口采油樹裝置，其特征在于：撥動組件包括豎直軸（420）,豎直軸（420）轉動安裝在上部塊（313）上，豎直軸（420）外表面固定安裝有撥桿（405）,豎直軸（420）外表面還固定安裝有第一齒輪（404），第一齒輪（404）位于撥桿（405）上側，中間倉（202）側面固定安裝有下固定板（410）,下固定板（410）上轉動安裝有第二齒輪（408）,第二齒輪（408）與第一齒輪（404）嚙合。

8.根據權利要求7所述的一種海洋平臺單筒多管井口采油樹裝置，其特征在于：單向控制組件包括上固定板（406）,上固定板（406）固定安裝在中間倉（202）側面，上固定板（406）位于下固定板（410）上方，上固定板（406）上轉動安裝有第一轉動軸（407）,第一轉動軸（407）外表面固定安裝有第三齒輪（411），上固定板（406）上滑動安裝有連接桿（402）,連接桿（402）與第三齒輪（411）嚙合，連接桿（402）側面固定安裝有齒條（401）,齒條（401）與活動周（307）固定連接。

9.根據權利要求8所述的一種海洋平臺單筒多管井口采油樹裝置，其特征在于：第一轉動軸（407）下端轉動安裝有第二轉動軸（413）,第二轉動軸（413）與第二齒輪（408）固定連接，第二轉動軸（413）轉動安裝在下固定板（410）上，第一轉動軸（407）外表面固定安裝有套環（414）,套環（414）外表面固定安裝有撥動塊（415）,撥動塊（415）下側滑動安裝有轉動盤（412）,轉動盤（412）固定安裝在第二轉動軸（413）外表面上，轉動盤（412）側面固定安裝有帶動塊（416）和側面軸（418）,側面軸（418）外表面轉動安裝有轉動塊（417）,側面軸（418）外表面纏繞有彈簧（419）,彈簧（419）一端固定安裝在側面軸（418）外表面上，彈簧（419）的一端固定安裝在轉動塊（417）上。

技術總結
本發明公開了一種海洋平臺單筒多管井口采油樹裝置，屬于海洋平臺井口采油設備技術領域，包括采油樹、抽取機構、灌輸機構、推動機構和收集框，抽取機構包括采油管、中間倉、電機和抽取組件，采油管與采油樹相連，采油管與中間倉相連，電機安裝在中間倉上，電機與抽取組件相連，抽取組件安裝在中間倉上；灌輸機構包括固定套筒、收集罐、開關組件和存儲組件，固定套筒與中間倉相連，固定套筒與開關組件相連，開關組件與抽取組件相連，開關組件安裝在中間倉側面，開關組件與固定套筒相連，固定套筒與存儲組件相連，收集框安裝在存儲組件下方，撥動組件與開關組件相連，單向控制組件與撥動組件相連，撥動組件與收集框相連。

技術研發人員：陳洪坤,張中健,紀佳偉,王錦,王列梅
受保護的技術使用者：西派集團有限公司
技術研發日：
技術公布日：2025/4/28
