本技術涉及機床加工，具體涉及一種機床用可調節齒輪箱。

背景技術：

1、為了提高機床主軸的輸出扭矩，行業內廣泛使用齒輪箱，齒輪箱中一般包含輸入軸、輸出軸和傳動軸。

2、傳統技術中，齒輪箱中的輸入軸、輸出軸、傳動軸組裝于箱體中后均是不可調節的，為了保證高精密傳動，齒輪箱組裝時對于齒輪中心距的把控非常嚴格，組裝難度大；并且，在機床實際使用過程中，不同工作條件下對于轉速的要求也不相同，不可調節的齒輪中心距無法滿足機床應用中對于變距的使用需求。

技術實現思路

1、鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種機床用可調節齒輪箱，用于解決現有技術中齒輪箱的齒輪中心距不可調節的問題。

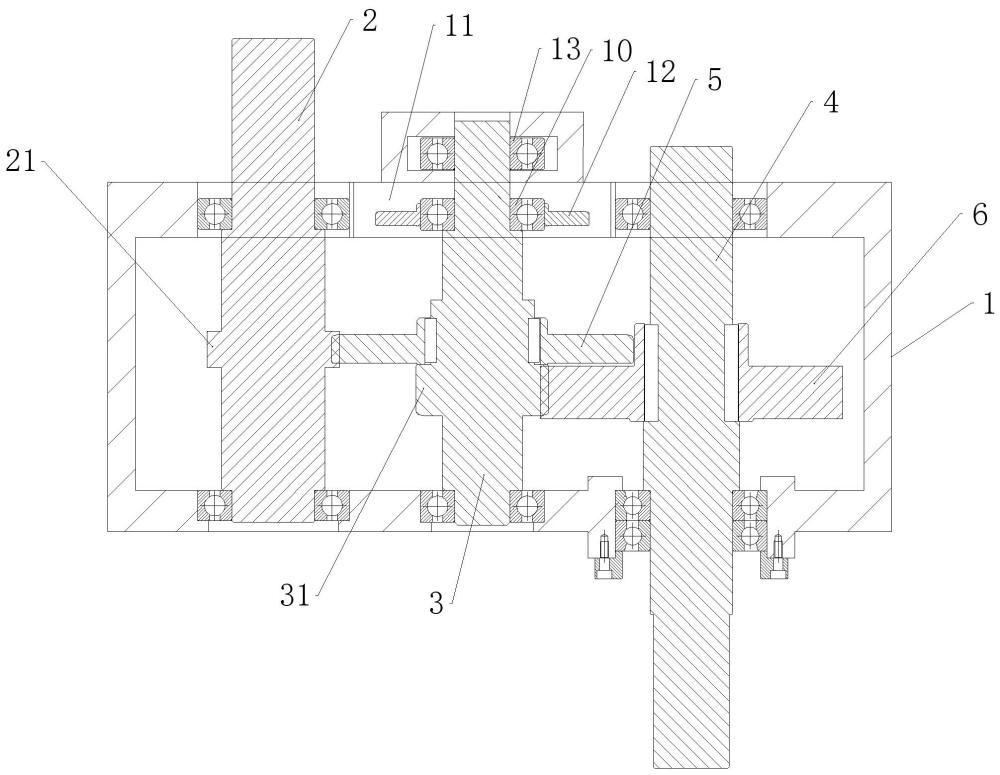

2、為實現上述目的及其他相關目的，本實用新型提供一種機床用可調節齒輪箱，包括箱體，在所述箱體的側板上裝配有第一軸承，箱體中通過第一軸承分別裝配有輸入軸、傳動軸和輸出軸，輸入軸與傳動軸嚙合連接，輸入軸與傳動軸嚙合連接；

3、所述箱體對應裝配輸出軸兩端的側板上設有腰形孔，腰形孔的上下端均設有齒條；

4、套接于所述傳動軸的第一軸承上套接有第三齒輪，第三齒輪與齒條嚙合連接；

5、通過轉動第三齒輪沿齒條水平活動以調整傳動軸相對輸入軸、輸出軸的中心距。

6、于本實用新型的一實施例中，所述箱體的外部設有安裝板，所述安裝板上裝配有第二軸承，所述傳動軸的端部活動穿接至第二軸承中。

7、于本實用新型的一實施例中，所述箱體上設有螺孔，螺孔中配合有可拆卸螺栓；安裝板上設有腰型通孔，通過螺栓將安裝板可拆卸的連接在箱體上。

8、于本實用新型的一實施例中，所述螺栓尾部的直徑大于腰型通孔的直徑。

9、于本實用新型的一實施例中，所述輸入軸上設有第一齒軸，傳動軸上設有第二齒軸；在所述傳動軸上套接有第一齒輪，輸出軸上設有第二齒輪，第一齒軸與第一齒輪嚙合連接，第二齒軸與第二齒輪嚙合連接。

10、于本實用新型的一實施例中，所述第一齒輪與傳動軸之間、第二齒輪與輸出軸之間均通過鍵連接。

11、如上所述，本實用新型的機床用可調節齒輪箱，具有以下有益效果：

12、1、通過配合嚙合傳動的齒條和第三齒輪，在齒輪箱裝配完成時或者實際應用中需要調節齒輪箱的傳動中心距時，通過轉動第三齒輪沿齒條水平活動能夠?qū)崿F(xiàn)調整傳動軸相對輸入軸、輸出軸中心距的目的，降低齒輪組裝難度，以及能夠滿足齒輪箱傳動變距的使用需求；

13、2、通過設置可相對箱體拆卸的安裝板，齒輪箱組裝完成后，安裝板能夠?qū)φ{(diào)整后的傳動軸的端部進行固定，避免齒輪箱在使用過程中自由活動影響齒輪箱的傳動效果；

14、3、本實用新型提供的機床用可調節齒輪箱，齒條和第三齒輪的配合設計，使嚙合于對輸入軸、輸出軸之間的傳動軸具備可調節性，降低齒輪組裝難度，以及能夠滿足齒輪箱傳動變距的使用需求；并且，齒輪變距調節可在外部進行，無需拆裝齒輪箱，變距調節方便快速；可拆卸安裝板的設計，能夠適配傳動軸調節而移動，并對傳動軸的端部進行固定，提高齒輪箱的應用效果；整體設計合理，結構緊湊，實用性高。

技術特征：

1.一種機床用可調節齒輪箱，其特征在于，包括箱體，在所述箱體的側板上裝配有第一軸承，箱體中通過第一軸承分別裝配有輸入軸、傳動軸和輸出軸，輸入軸與傳動軸嚙合連接；

2.根據權利要求1所述的機床用可調節齒輪箱，其特征在于，所述箱體的外部設有安裝板，所述安裝板上裝配有第二軸承，所述傳動軸的端部活動穿接至第二軸承中。

3.根據權利要求2所述的機床用可調節齒輪箱，其特征在于，所述箱體上設有螺孔，螺孔中配合有可拆卸螺栓；安裝板上設有腰型通孔，通過螺栓將安裝板可拆卸的連接在箱體上。

4.根據權利要求3所述的機床用可調節齒輪箱，其特征在于，所述螺栓尾部的直徑大于腰型通孔的直徑。

5.根據權利要求1所述的機床用可調節齒輪箱，其特征在于，所述輸入軸上設有第一齒軸，傳動軸上設有第二齒軸；在所述傳動軸上套接有第一齒輪，輸出軸上設有第二齒輪，第一齒軸與第一齒輪嚙合連接，第二齒軸與第二齒輪嚙合連接。

6.根據權利要求5所述的機床用可調節齒輪箱，其特征在于，所述第一齒輪與傳動軸之間、第二齒輪與輸出軸之間均通過鍵連接。

技術總結
本技術涉及機床加工技術領域，具體提供了一種機床用可調節齒輪箱，包括箱體，在所述箱體的側板上裝配有第一軸承，箱體中裝配有輸入軸、傳動軸和輸出軸，輸入軸與傳動軸嚙合連接，輸入軸與傳動軸嚙合連接；所述箱體對應裝配輸出軸兩端的側板上設有腰形孔，腰形孔的上下端均設有齒條；套接于所述傳動軸的第一軸承上套接有第三齒輪，第三齒輪與齒條嚙合連接；齒條和第三齒輪的配合設計，使嚙合于對輸入軸、輸出軸之間的傳動軸具備可調節性，降低齒輪組裝難度，以及能夠滿足齒輪箱傳動變距的使用需求；并且，齒輪變距調節可在外部進行，無需拆裝齒輪箱，變距調節方便快速。

技術研發人員：孔令華,王祥
受保護的技術使用者：南京市騰陽機械有限公司
技術研發日：20240408
技術公布日：2025/4/28
