本發明涉及抽油機盤根監測領域，具體為一種抽油機盤根刺漏及光桿干磨自動監測裝置及系統。

背景技術：

1、油田生產過程中的盤根刺漏和光桿干磨的監測都是通過抽油工巡井，而人工檢視，具有發現不及時的問題。為了解決上述問題，一般采用在盤根盒壓帽位置設置溫度傳感器和油水傳感器，并根據這兩個傳感器的信息分析是否出現盤根刺漏和光桿干磨的現象。

2、而上述解決方法的拆裝采用螺栓等固定方式，操作較為麻煩，并且溫度傳感器、油水傳感器和信息處理設備需要一直通電，這樣需要架設大量電線或者采用人工頻繁更換電源，會浪費較多的人力和物力。

技術實現思路

1、針對現有技術的不足，本發明提供了一種抽油機盤根刺漏及光桿干磨自動監測裝置及系統，解決了現有技術中無法對溫度傳感器、油水傳感器和信息處理設備進行電量控制的技術問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種抽油機盤根刺漏及光桿干磨自動監測裝置，包括盤根盒壓帽和設置于盤根盒壓帽頂部的抽油機光桿，所述抽油機光桿的底端貫穿盤根盒壓帽，所述盤根盒壓帽的頂部位置設有監測設備，所述監測設備包括防爆控制盒，所述防爆控制盒的一側設有定位結構，所述定位結構用于將防爆控制盒固定在盤根盒壓帽的頂部位置，所述定位結構的一側設有測試結構，所述測試結構用于監測工作信息，所述防爆控制盒用于根據工作信息進行預警，所述工作信息包括環境溫度、抽油機光桿的表面溫度和定位結構中是否存在水或者原油。

4、進一步地，所述定位結構包括兩個定位件，兩個所述定位件組成一個圓環形狀的定位環，所述定位環套設于盤根盒壓帽的外壁，所述定位環的一側設有鉸鏈，所述鉸鏈用于連接兩個定位件并使兩個定位件可以相對轉動，所述定位環的另一側設有搭扣，所述搭扣用于對兩個定位件的相對轉動進行限定。

5、進一步地，所述定位件的頂部固定連接有裝置盒蓋，所述裝置盒蓋的內壁固定連接有丁晴膠皮，所述丁晴膠皮的內側和抽油機光桿的側壁貼合。

6、進一步地，所述測試結構包括低功耗油水檢測傳感器，所述低功耗油水檢測傳感器包括不銹鋼傳感器本體，所述不銹鋼傳感器本體貫穿其中一個定位件的側壁并和定位件固定連接，所述不銹鋼傳感器本體的一端固定連接有透明鋼化玻璃，所述透明鋼化玻璃的內側設有監測電路板，所述不銹鋼傳感器本體的另一端固定連接有第一防水電纜保護接頭，所述第一防水電纜保護接頭的內壁插接有第一耐原油電纜。

7、進一步地，所述測試結構還包括低功耗紅外測溫傳感器，所述低功耗紅外測溫傳感器包括第二防水電纜保護接頭，其中一個所述定位件的頂部固定連接有固定板，所述第二防水電纜保護接頭穿透固定板并和固定板固定連接，所述第二防水電纜保護接頭的一端固定連接有傳感器本體，所述傳感器本體遠離第二防水電纜保護接頭的一端固定連接有壓帽，所述壓帽的內側設有紅外溫度探頭，所述紅外溫度探頭遠離壓帽的一端設有電路板，所述電路板遠離紅外溫度探頭的一端設有第二耐原油電纜，所述第二耐原油電纜和第二防水電纜保護接頭插接配合。

8、一種抽油機盤根刺漏及光桿干磨自動監測系統，包括：

9、信息采集模塊用于獲取工作信息；

10、信息處理模塊用于根據工作信息控制供電輸出，并根據工作信息判斷盤根和抽油機光桿的狀態；

11、lora模塊用于對盤根和抽油機光桿的狀態進行傳輸。

12、進一步地，所述信息采集模塊包括：

13、溫度監測單元用于對環境溫度和抽油機光桿的表面溫度進行監測；

14、油水監測單元用于對盤根中的液體進行監測；

15、電池電量采集單元用于獲取外接電池電量信息。

16、進一步地，所述信息處理模塊包括：

17、供電管理單元用于對供電模塊進行控制，供電管理單元有低功耗和正常功耗兩種模式，低功耗模式僅對油水監測單元和rtc單元供電，正常功耗模式用于對低功耗紅外測溫傳感器、電池電量處理單元和lora模塊供電；

18、rtc單元用于定時喚醒供電管理單元的正常功耗模式；

19、處理電路用于對低功耗油水檢測傳感器獲取的信息進行前置處理生成喚醒信號，用以喚醒供電管理單元的正常功耗模式；

20、電池電量處理單元用于對外接電池電量信息進行分析。

21、進一步地，所述處理電路包括微控制器u1、電壓開關控制芯片u2、電容c1、電阻r1、電阻r2和電阻r3；

22、其中，低功耗油水檢測傳感器獲取的信號leakin分兩路輸入處理電路，一路經過電容c1進入微控制器u1的wakeup端口，用于喚醒供電管理單元的正常功耗模式；另一路進入微控制器u1的io端口，作為油水監測報警信號，電阻r1接地用于保持微控制器u1使能；

23、微控制器u1的poweren端口將wakeup端口接收的信號輸出至電壓開關控制芯片u2的en端口，用于對電壓開關控制芯片u2的in和out端口進行控制，電壓開關控制芯片u2的in端口作為輸入端，用于連接外界電源的輸入，電壓開關控制芯片u2的out作為輸出端，用于對低功耗紅外測溫傳感器、電池電量處理單元和lora模塊進行供電，電阻r2作為下拉電阻，保持電壓開關控制芯片u2使能，電阻r3的兩端分別接入電壓開關控制芯片u2的ilim端口和gnd接口，用于設置電壓開關控制芯片u2的in和out端口的最大電流，并且電阻r2和電阻r3接地。

24、進一步地，所述電池電量處理單元包括模數轉換器用于將外接電池電量信息轉換為數字信號；dma總線用于直接讀取數字信號。

25、與現有技術相比，本發明提供了一種抽油機盤根刺漏及光桿干磨自動監測裝置及系統，具備以下有益效果：

26、1、本發明可以使整個系統在日常工作的過程中處于低功耗模式運行，僅僅獲取低功耗油水檢測傳感器的信息，以保證當出現盤根刺漏時第一時間通知工作人員，并且周期性地喚醒整個系統，獲取外接電池電量和低功耗紅外測溫傳感器的信息，保證出現光桿干磨時，盡快通知工作人員進行維護，相較于常見的自動監測系統來說，整個系統的待機時間更長，不需要架設大量電線和頻繁更換電源，可以有效節約人力資源，并且保證在出現抽油機盤根刺漏或光桿干磨時觸發警報的實時性。

27、2、本發明先通過兩個定位件的開合，并通過搭扣和鉸鏈的配合，可以快速便捷地將定位件安裝在盤根盒壓帽上，相較于常見的監測方法來說，拆裝防爆控制盒的操作更加便捷，并且丁晴膠皮可以避免水和灰塵進入兩個定位件中，導致影響抽油機光桿的使用壽命。

技術特征：

1.一種抽油機盤根刺漏及光桿干磨自動監測裝置，包括盤根盒壓帽(1)和設置于盤根盒壓帽(1)頂部的抽油機光桿(3)，所述抽油機光桿(3)的底端貫穿盤根盒壓帽(1)，其特征在于，所述盤根盒壓帽(1)的頂部位置設有監測設備(2)，所述監測設備(2)包括防爆控制盒(11)，所述防爆控制盒(11)的一側設有定位結構，所述定位結構用于將防爆控制盒(11)固定在盤根盒壓帽(1)的頂部位置，所述定位結構的一側設有測試結構，所述測試結構用于監測工作信息，所述防爆控制盒(11)用于根據工作信息進行預警，所述工作信息包括環境溫度、抽油機光桿(3)的表面溫度和定位結構中是否存在水或者原油。

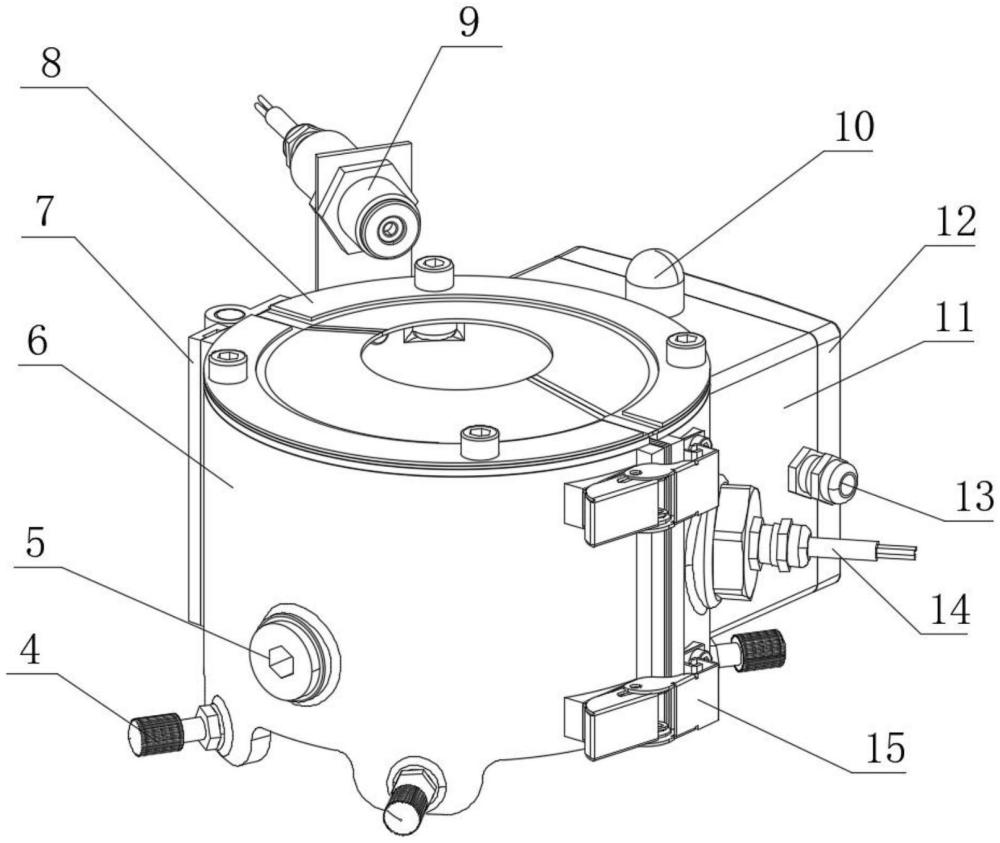

2.根據權利要求1所述的抽油機盤根刺漏及光桿干磨自動監測裝置，其特征在于，所述定位結構包括兩個定位件(6)，兩個所述定位件(6)組成一個圓環形狀的定位環，所述定位環套設于盤根盒壓帽(1)的外壁，所述定位環的一側設有鉸鏈(7)，所述鉸鏈(7)用于連接兩個定位件(6)并使兩個定位件(6)可以相對轉動，所述定位環的另一側設有搭扣(15)，所述搭扣(15)用于對兩個定位件(6)的相對轉動進行限定。

3.根據權利要求2所述的抽油機盤根刺漏及光桿干磨自動監測裝置，其特征在于，所述定位件(6)的頂部固定連接有裝置盒蓋(8)，所述裝置盒蓋(8)的內壁固定連接有丁晴膠皮，所述丁晴膠皮的內側和抽油機光桿(3)的側壁貼合。

4.根據權利要求1所述的抽油機盤根刺漏及光桿干磨自動監測裝置，其特征在于，所述測試結構包括低功耗油水檢測傳感器(14)，所述低功耗油水檢測傳感器(14)包括不銹鋼傳感器本體(18)，所述不銹鋼傳感器本體(18)貫穿其中一個定位件(6)的側壁并和定位件(6)固定連接，所述不銹鋼傳感器本體(18)的一端固定連接有透明鋼化玻璃(20)，所述透明鋼化玻璃(20)的內側設有監測電路板(19)，所述不銹鋼傳感器本體(18)的另一端固定連接有第一防水電纜保護接頭(17)，所述第一防水電纜保護接頭(17)的內壁插接有第一耐原油電纜(16)。

5.根據權利要求2所述的抽油機盤根刺漏及光桿干磨自動監測裝置，其特征在于，所述測試結構還包括低功耗紅外測溫傳感器(9)，所述低功耗紅外測溫傳感器(9)包括第二防水電纜保護接頭(22)，其中一個所述定位件(6)的頂部固定連接有固定板，所述第二防水電纜保護接頭(22)穿透固定板并和固定板固定連接，所述第二防水電纜保護接頭(22)的一端固定連接有傳感器本體(23)，所述傳感器本體(23)遠離第二防水電纜保護接頭(22)的一端固定連接有壓帽(26)，所述壓帽(26)的內側設有紅外溫度探頭(25)，所述紅外溫度探頭(25)遠離壓帽(26)的一端設有電路板(24)，所述電路板(24)遠離紅外溫度探頭(25)的一端設有第二耐原油電纜(21)，所述第二耐原油電纜(21)和第二防水電纜保護接頭(22)插接配合。

6.用于實現權利要求1-5任一項所述的一種抽油機盤根刺漏及光桿干磨自動監測裝置的自動監測系統，其特征在于，包括：

7.根據權利要求6所述的抽油機盤根刺漏及光桿干磨自動監測裝置，其特征在于，所述信息采集模塊包括：

8.根據權利要求6所述的抽油機盤根刺漏及光桿干磨自動監測裝置，其特征在于，所述信息處理模塊包括：

9.根據權利要求8所述的抽油機盤根刺漏及光桿干磨自動監測裝置，其特征在于，所述處理電路包括微控制器u1、電壓開關控制芯片u2、電容c1、電阻r1、電阻r2和電阻r3；

10.根據權利要求8所述的抽油機盤根刺漏及光桿干磨自動監測裝置，其特征在于，所述電池電量處理單元包括模數轉換器，所述模數轉換器用于將外接電池電量信息轉換為數字信號；dma總線，所述dma總線用于直接讀取數字信號。

技術總結
本發明涉及抽油機盤根監測領域，具體為一種抽油機盤根刺漏及光桿干磨自動監測裝置及系統，包括盤根盒壓帽和設置于盤根盒壓帽頂部的抽油機光桿，抽油機光桿的底端貫穿盤根盒壓帽，盤根盒壓帽的頂部位置設有監測設備，監測設備包括防爆控制盒，防爆控制盒的一側設有定位結構，定位結構用于將防爆控制盒固定在盤根盒壓帽的頂部位置，定位結構的一側設有測試結構；本發明先通過兩個定位件的開合，并通過搭扣和鉸鏈的配合，可以快速便捷地將定位件安裝在盤根盒壓帽上，相較于常見的監測方法來說，拆裝防爆控制盒的操作更加便捷，并且丁晴膠皮可以避免水和灰塵進入兩個定位件中，導致影響抽油機光桿的使用壽命。

技術研發人員：馬澤龍,王翰,任國選,石欣宇,冉蔚為
受保護的技術使用者：利文凱博國際能源技術（北京）有限公司
技術研發日：
技術公布日：2025/4/28
