本技術涉及檢測試條，特別指一種血脂檢測試條。

背景技術：

1、血脂是血漿中的中性脂肪(甘油三酯和膽固醇)和類脂(磷脂、糖脂、固醇、類固醇)的總稱，廣泛存在于人體中，是生命細胞的基礎代謝必需物質。血脂出現異?？赡軙е乱认傺?、糖尿病、冠心病、心衰等多種疾病。

2、為了方便用戶對自身的血脂異常情況進行監控，市面上推出了對應的檢測試條。如公開號為cn203429186u的中國專利提供了一種同時檢測血脂三項的干化學試紙條，包括從上至下依次包括上層擋板、中間層和底層支架，所述上層擋板上設有三個相互獨立的進樣孔，所述中間層從上至下依次設有血液擴散層、過濾層、親水層和試劑層，所述底層支架上設有與上層擋板相對應的三個小孔。上述干化學試紙條在使用時，需要分三次分別加入血液樣本，而且血液樣本從進樣孔滲入血液擴散層，血液樣本滲入較慢，影響樣本檢測效率。

3、因此，現有技術還有待于改進和發展。

技術實現思路

1、本實用新型的目的在于針對現有技術的缺陷和不足，提供一種血脂檢測試條，在上殼與試紙之間形成有由加樣孔和導流槽組成的加樣通道，血液樣本經加樣孔進入加樣通道，并在導流槽的導流作用下使得血液樣本在試紙的長度方向上擴散滲入，提高滲入速度，進而有利于提高檢測效率，尤其適用于小樣本量血液樣本橫向均勻擴散。

2、為了達到上述目的，本實用新型采用的技術方案如下：

3、本實用新型所述的一種血脂檢測試條，包括上殼、試紙和底殼，所述底殼上設有放置槽，所述上殼安裝在所述底殼上從而將所述試紙限位在所述放置槽內；所述上殼上開設有一個加樣孔，所述上殼的下表面設有沿所述試紙的長度方向設置的導流槽，所述導流槽與所述加樣孔連通，所述導流槽與所述試紙抵接。

4、通過上述結構設置，使得上殼與試紙之間形成有由加樣孔和導流槽組成的加樣通道，血液樣本經加樣孔進入加樣通道，并在導流槽的導流作用下使得血液樣本在試紙的長度方向上擴散滲入，提高滲入速度，進而有利于提高檢測效率，尤其適用于小樣本量血液樣本橫向均勻擴散。

5、根據以上方案，所述加樣孔設置為上大下小。通過上述結構設置，可以提高血液樣本從加樣孔流入導流槽的流速，并降低血液在試紙上橫向滲漏污染造成的測試干擾，并最大限度擴大加樣面利于加樣操作。

6、根據以上方案，所述導流槽形成為中部寬兩端窄的結構，所述導流槽的中部與所述加樣孔連通。通過上述結構設置，使所述導流槽符合血液樣本加入時流量大，而后從中部向兩端滲入的特點，防止血液堆積于中間區域僅發生垂直滲透或過量滲漏以及兩端滲入不足導致檢測結果不準的問題。

7、根據以上方案，所述底殼上設有多個卡爪，多個所述卡爪靠近所述放置槽設置，多個卡爪與所述上殼卡接配合。通過多個卡爪與上殼卡接，從而使得上殼可拆卸安裝在所述底殼上，限制上殼往上移動從而可以將所述試紙限位在所述放置槽內。

8、根據以上方案，所述放置槽的左右兩側各設置兩個卡爪，位于同一側的兩個卡爪之間形成有一缺口，所述上殼的左右兩側上設有與所述缺口配合的限位凸塊。通過設置限位凸塊與缺口配合，使得限位凸塊被與之相鄰的卡爪抵接，從而限制了上殼的前后移動。

9、可以理解的是，本領域技術人員可以根據實際需要設置其他可拆卸連接結構替換本實用新型中的卡爪。

10、根據以上方案，所述放置槽為由上殼限位槽和試紙限位槽相連組成的階梯槽，所述上殼的底部設于所述上殼限位槽內，所述試紙放置在試紙限位槽內，所述上殼的下表面與所述試紙抵接。通過上述結構設置，使得當上殼的底部設于上殼限位槽后，上殼可與試紙限位槽配合從而將試紙壓緊限位在所述試紙限位槽內；而所述上殼限位槽可以對上殼進行限位。

11、根據以上方案，所述底殼上開設有檢測孔，所述檢測孔與所述放置槽連通。通過設置檢測孔便于血液樣本的光學計對試紙進行檢測。

12、根據以上方案，所述檢測孔設置為腰型狀。通過設置檢測孔為腰型狀，其相較現有技術常規的圓形孔的寬度小，可以減少放置槽的寬度；而由于試紙放置在所述放置槽內，因此通過減少放置槽的寬度，亦可同時減少試紙的寬度，有利于降低試紙的原料成本。

13、可以理解的是，所述腰型狀是指對稱的兩條直邊和對稱的兩個半圓弧邊依次圓周圍合而成的形狀。

14、根據以上方案，所述試紙的下表面設有與所述檢測孔對應的槽孔。

15、所述槽孔的形狀可以是腰形、長方形等，本實用新型不作限制，只需要設置所述槽孔比檢測孔稍大，從而保障正常透光無阻擋即可。

16、根據以上方案，所述試紙至少包括從上至下依次設置的擴散層、過濾層、試劑層和粘合層，所述槽孔開設在所述粘合層上。

17、本實用新型的有益效果在于：

18、1、本實用新型在上殼上開設有一個加樣孔，所述上殼的下表面設有沿所述試紙的長度方向設置的導流槽，所述導流槽與所述加樣孔連通，所述導流槽與所述試紙抵接，使得上殼與試紙之間形成有由加樣孔和導流槽組成的加樣通道，血液樣本經加樣孔進入加樣通道，并在導流槽的導流作用下使得血液樣本在試紙的長度方向上擴散滲入，提高滲入速度，進而有利于提高檢測效率；

19、2、本實用新型尤其有利于小樣本量多項聯檢測試條的測試，保障血液樣本的充分擴散，并可起到改善因血液樣本分布不暢導致的血細胞壓積干擾，其作用等同于在試紙上設置有在水平方向呈羅紋編織狀的擴散層，從而可以降低對試紙的要求。

技術特征：

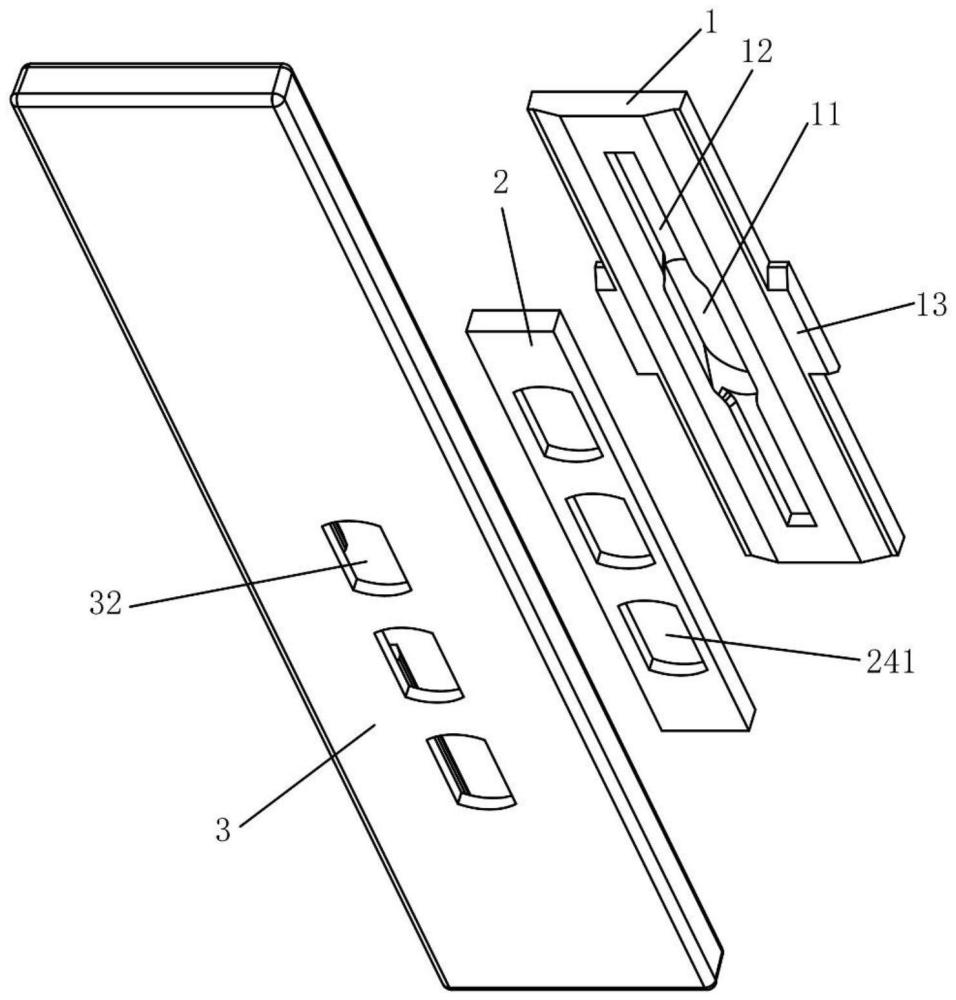

1.一種血脂檢測試條，包括上殼（1）、試紙（2）和底殼（3），所述底殼（3）上設有放置槽（31），所述上殼（1）安裝在所述底殼（3）上從而將所述試紙（2）限位在所述放置槽（31）內，其特征在于，

2.根據權利要求1所述血脂檢測試條，其特征在于，所述加樣孔（11）設置為上大下小。

3.根據權利要求1或2所述血脂檢測試條，其特征在于，所述導流槽（12）形成為中部寬兩端窄的結構，所述導流槽（12）的中部與所述加樣孔（11）連通。

4.根據權利要求1所述血脂檢測試條，其特征在于，所述放置槽（31）為由上殼限位槽（311）和試紙限位槽（312）相連組成的階梯槽，所述上殼（1）的底部設于所述上殼限位槽（311）內，所述試紙（2）放置在試紙限位槽（312）內，所述上殼（1）的下表面與所述試紙（2）抵接。

5.根據權利要求1所述血脂檢測試條，其特征在于，所述底殼（3）上開設有檢測孔（32），所述檢測孔（32）與所述放置槽（31）連通。

6.根據權利要求5所述血脂檢測試條，其特征在于，所述檢測孔（32）設置為腰型狀。

7.根據權利要求6所述血脂檢測試條，其特征在于，所述試紙（2）的下表面設有與所述檢測孔（32）對應的槽孔（241）。

8.根據權利要求7所述血脂檢測試條，其特征在于，所述試紙（2）至少包括從上至下依次設置的擴散層（21）、過濾層（22）、試劑層（23）和粘合層（24），所述槽孔（241）開設在所述粘合層（24）上。

技術總結
本技術提供一種血脂檢測試條，包括上殼、試紙和底殼，所述底殼上設有放置槽，所述上殼安裝在所述底殼上從而將所述試條限位在所述放置槽內；所述上殼上開設有一個加樣孔，所述上殼的下表面設有沿所述試條的長度方向設置的導流槽，所述導流槽與所述加樣孔連通，所述導流槽與所述試紙抵接。上殼與試條之間形成有由加樣孔和導流槽組成的加樣通道，血液樣本經加樣孔進入加樣通道，并在導流槽的導流作用下使得血液樣本在試條的長度方向上擴散滲入，提高滲入速度，進而有利于提高檢測效率，尤其適用于小樣本量血液樣本橫向均勻擴散。

技術研發人員：孫佳,李新,殷美園,蔡宇鑫
受保護的技術使用者：三諾生物傳感股份有限公司
技術研發日：20240429
技術公布日：2025/4/28
