本發明涉及固井裝備，具體地涉及一種全自動穩壓下灰系統及其控制方法。

背景技術：

1、目前，固井作業現場通常擺放數量不等的24m3車背罐，施工隊伍根據作業任務，提前儲備水泥，作業開始前，連接下灰罐的出灰與水泥車進灰口，水泥車設置2個進灰口，可同時連接2路下灰管線，作業過程中通過控制水泥車進口氣動閥門及下灰罐出灰手動閥門，實現連續供灰。但灰罐的供灰速度容易受到輸送距離、罐內壓力和料位等多種因素的干擾，導致供灰量波動。當料位降低時，由于出料口底部物料的緊實度較疏松，使得氣固比例上升，進而導致供灰速度逐漸減緩。這一現象使得混漿過程中的水灰比控制變得復雜，需要不斷調整水閥與水泥車的進灰閥。若操作不慎或切換灰罐不及時，還可能引起斷灰的問題。

技術實現思路

1、本發明的目的在于克服現有技術存在的缺點，提出設計一種全自動穩壓下灰系統及其控制方法，能夠自動控制穩壓罐作業，并有效控制穩壓包的壓力。

2、本發明解決其技術問題所采取的技術方案是：

3、一種全自動穩壓下灰控制方法，包括：

4、穩壓罐及散料罐各自配置控制箱，所述控制箱配置有plc控制系統、電源電纜接口及通訊電纜接口，所述控制箱及plc控制系統與上位機連接；

5、在上位機控制界面輸入設定的散料罐最小物料重量wbsp、設定的散料罐罐內壓力最小值pbsp0、設定的散料罐罐內壓力最大值pbsp1、設定的穩壓罐最小物料重量wwsp、設定的穩壓罐罐內壓力值pwsp、設定的散料罐罐內容量值qb，向plc控制系統下達自動操作指令；

6、穩壓罐及散料罐的閥門狀態、壓力、物料重量等數據信息可遠傳至控制箱和上位機，控制箱采用遠程/本地操作模式，當本地操作模式時，可就地控制各閥門開關及儀表數據讀取，遠程操作模式時，可接收上位機總控系統信號，由遠程上位機控制閥門開關及儀表數據讀取；

7、當控制箱或上位機控制系統發送出料信號時，根據散料罐設備編號按順序自動出料，當一只散料罐即將空罐時，自動切換下一只散料罐繼續輸灰；

8、輸灰結束后計算本次作業使用散料重量。

9、本發明還提供另一種技術方案：

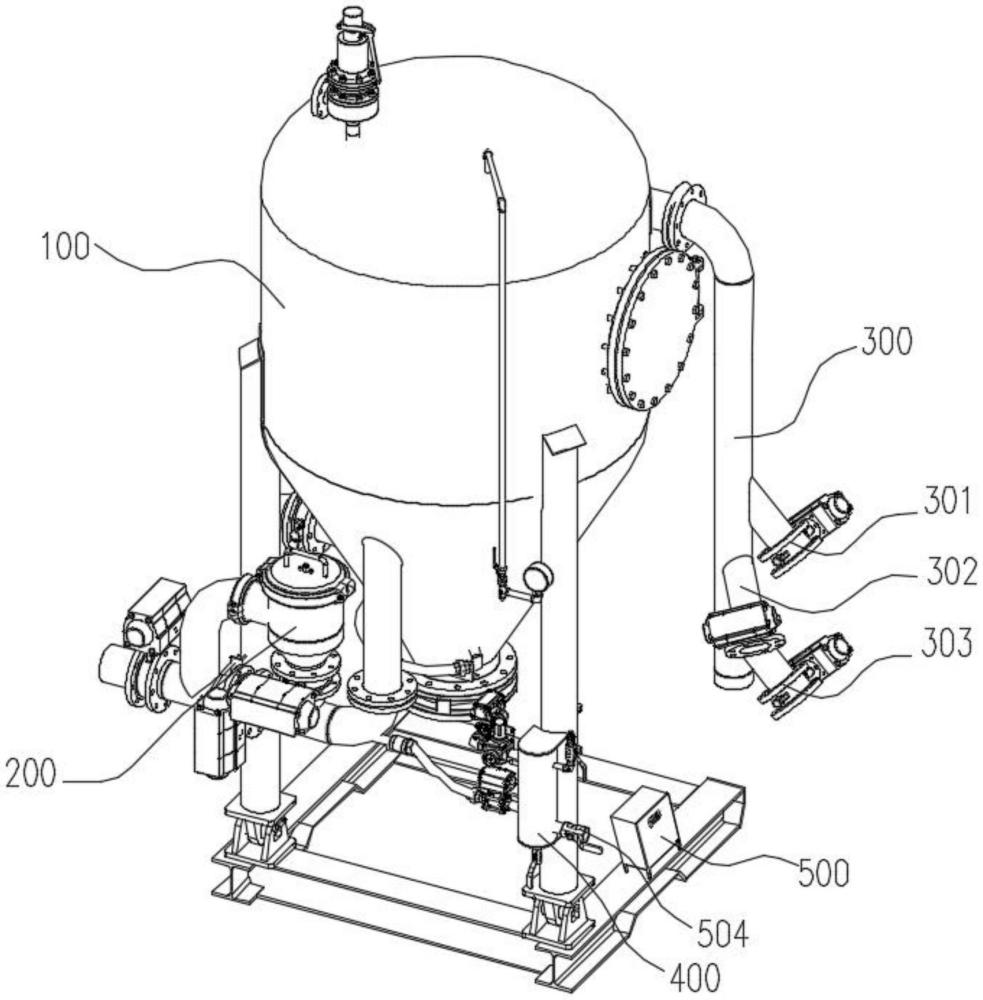

10、一種全自動穩壓下灰系統，用于實現所述全自動穩壓下灰控制方法，所述系統包括：

11、罐體，下部設有支腿，支腿底部設有稱重組件，罐體的一側設置進料管，進料管上設有若干罐體進料閥；

12、穩壓組件，包括穩壓包，穩壓包上部設有上蓋；上蓋設有穩壓氣源進口；穩壓包上設有旁通管，旁通管與直排管連接，直排管與罐體連接；穩壓包下端設有旁通閥，所述直排管上位于旁通管的前后位置分別設有總排空閥和直排閥；

13、氣源系統，包括分氣包，所述分氣包上設有外部進氣閥、穩壓氣源進氣閥、掃線閥和罐體進氣閥；所述掃線閥與所述直排管連接；所述罐體進氣閥與罐體連接；所述分氣包引出的穩壓氣源進氣閥依次通過穩壓氣源氣路連接有電氣比例閥、電控氣路換向閥后連接到穩壓包上端的穩壓氣源進口內；所述電氣比例閥上端設有控制電氣比例閥開度的控制信號電纜；

14、穩壓罐出料閥，設置在罐體一側的出料管上；

15、卸料閥，設置于罐體的底部，用于控制卸料；

16、散料罐，每個散料罐與進料管上對應的罐體進料閥連接；

17、控制箱，與穩壓罐的閥門、控制信號電纜及稱重組件連接，所述穩壓罐的閥門包括罐體進料閥、穩壓罐出料閥、卸料閥、旁通閥、總排空閥和直排閥、外部進氣閥、穩壓氣源進氣閥、掃線閥、罐體進氣閥、電氣比例閥、電控氣路換向閥、卸料閥等閥門，由plc進行自動控制。

18、進一步的，所述控制箱包括plc、箱體，箱體上設置有與plc連接的電源接口和網線接口、傳輸電纜接口和閥門電纜連接口。

19、進一步的，所述罐體進氣閥與分氣包之間還設置有與plc連接的減壓閥。

20、進一步的，所述箱體上設置有顯示屏，用于顯示穩壓罐重量等信息。

21、進一步的，所述罐體包括筒體，筒體上部為橢圓封頭，下部為錐形封頭，錐形封頭下部設有支腿，支腿底部設有稱重組件。

22、進一步的，所述橢圓封頭上面設有與plc連接的安全閥和壓力傳感器。

23、進一步的，所述罐體底部設有底座。

24、進一步的，所述控制箱安裝在罐體底座上。

25、本發明的技術效果：

26、與現有技術相比，本發明穩壓組件和氣源系統的相互配合設計，并結合plc控制系統，實現了各種閥門等電子元件的自動控制，能夠有效的控制穩壓包壓力、氣固比例和供灰量等，使混漿過程中的水灰比得到更加有效的控制，避免由于手動操作不當引起斷灰的問題。本發明實現了固井水泥供灰的自動化，最大程度減少人工操作；提高了下灰穩定性，確保成漿效果穩定，為深井開采做好保障；提高了設備智能化水平，工作狀態和料位可視化，為目視化管理提供依據；增強了裝置的適應性和可靠性，保障作業安全。

技術特征：

1.一種全自動穩壓下灰控制方法，其特征在于，包括：

2.根據權利要求1所述的全自動穩壓下灰控制方法，其特征在于，所述方法基于全自動穩壓下灰系統實現，所述全自動穩壓下灰系統包括：

3.根據權利要求2所述的全自動穩壓下灰控制方法，其特征在于，所述控制箱包括plc和箱體，箱體上設置有與plc連接的電源接口和網線接口、傳輸電纜接口和閥門電纜連接口。

4.根據權利要求3所述的全自動穩壓下灰控制方法，其特征在于，所述箱體上設置有顯示屏。

5.根據權利要求2所述的全自動穩壓下灰控制方法，其特征在于，所述罐體進氣閥與分氣包之間還設置有與plc連接的減壓閥。

6.根據權利要求2所述的全自動穩壓下灰控制方法，其特征在于，所述罐體包括筒體，筒體上部為橢圓封頭，下部為錐形封頭，錐形封頭下部設有支腿，支腿底部設有稱重組件。

7.根據權利要求6所述的全自動穩壓下灰控制方法，其特征在于，所述筒體中部設有檢修人孔。

8.根據權利要求6所述的全自動穩壓下灰控制方法，其特征在于，所述橢圓封頭上面設有與plc連接的安全閥和壓力傳感器。

9.根據權利要求3所述的全自動穩壓下灰控制方法，其特征在于，所述罐體底部設有底座。

10.根據權利要求9所述的全自動穩壓下灰控制方法，其特征在于，所述控制箱安裝在罐體底座上。

技術總結
本發明涉及固井裝備技術領域，具體地涉及一種全自動穩壓下灰系統及其控制方法。本發明通過穩壓組件和氣源系統的相互配合設計，并結合PLC控制系統，實現了各種閥門等電子元件的自動控制，能夠有效的控制穩壓包壓力、氣固比例和供灰量等，使混漿過程中的水灰比得到更加有效的控制，避免由于手動操作不當引起斷灰的問題。本發明實現了固井水泥供灰的自動化，最大程度減少人工操作；提高了下灰穩定性，確保成漿效果穩定，為深井開采做好保障；提高了設備智能化水平，工作狀態和料位可視化，為目視化管理提供依據；增強了裝置的適應性和可靠性，保障作業安全。

技術研發人員：徐楊,張翠翠,杜興民,崔相強,魏勇,張正亮,丁相慧,程志遠,張正燕,徐蒙蒙,趙燕博,趙薈琳,劉存信
受保護的技術使用者：山東萬邦石油科技股份有限公司
技術研發日：
技術公布日：2025/4/24
