本發明涉及隧道施工機械，尤其涉及一種高效破碎出渣系統及工作方法。

背景技術：

1、在如今城市地下空間蓬勃發展的過程中，盾構機施工法憑借著其安全、可靠、機械化程度高等優點，目前已經成為隧道施工首選工法。

2、盾構機在地下環境復雜多變的隧道中施工，需要滿足不同的施工模式。泥水模式存在大粒徑渣石時，會造成出渣裝置卡滯制約著施工效率;泥水模式下，需要采用泥漿管路和破碎機進行渣石輸送，傳統破碎機渣石破碎效率低、更換出渣裝置占用一定的施工時間，尤其，在刀盤渣石后，很容易堵住排出口，造成大量的渣石無法向外排出，而擁擠盾體的內部造成盾體內部產生損傷。

3、為解決現有技術中的問題，提供一種高效破碎出渣系統。

技術實現思路

1、有鑒于此，本發明提出了一種高效破碎出渣系統，來解決現有的問題。

2、本發明的技術方案是這樣實現的：本發明提供了一種高效破碎出渣系統，包括刀盤、主驅動機構、盾體、米字梁和管片拼裝系統，所述刀盤位于盾體前端，所述主驅動機構通過驅動盤與刀盤連接安裝在盾構機主機內部，所述盾體包括前盾、中盾、尾盾；所述米字梁通過螺栓的方式固定在盾體上，所述管片拼裝系統通過螺栓與米字梁法蘭板固定在相同位置上，還包括固定板、高效破碎裝置、出渣裝置、推進油缸、支撐裝置和渣石輸送裝置，所述固定板安裝在進渣口的前端，所述高效破碎裝置連接固定在進渣口處，所述拼裝系統下部連接有出渣裝置，所述推進油缸位于中盾與尾盾之間，所述支撐裝置底部固定在管片拼裝系統主梁的連接梁上，所述渣石輸送裝置位于出渣裝置的下方，所述刀盤一側面連接有轉動環板，所述固定板下端設置有防護裝置。

3、進一步，優先地，所述高效破碎裝置包括設在主驅動機構外環面下部的電機固定座，該電機固定座一側面固定連接有電機，該電機通過聯軸器連接有傳動軸，所述電機固定座外側設置有上耐磨保護罩，所述傳動軸下端外側套設有轉子，該轉子外側面環形等角度均布設置有耐磨合金齒刀，所述傳動軸下端套設有軸承，該軸承位于其下方的下耐磨保護罩的內部，該上耐磨保護罩下端面固定在盾體的內下壁。

4、進一步，優先地，所述出渣裝置包括有第一筒節、第二筒節和第三筒節，該第一筒節、第二筒節和第三筒節內部套設有螺旋軸和螺旋軸葉片，所述第一筒節、第二筒節和第三筒節均在外側上部安裝有觀察窗，所述螺旋軸一端安裝有中心驅動裝置，所述第三筒節的外側下部均設置有上出渣門和下出渣門，該上出渣門與下出渣門之間設有泥漿管，該泥漿管一端內部設有電動球閥。

5、進一步，優先地，所述轉動環板內表面呈傾斜面，且轉動環板外側轉動配合在盾體一端的內部，且轉動環板內表面呈螺旋狀沿環形等角度均布固定連接有翻動板。

6、進一步，優先地，所述防護裝置包括設在固定板下部的排出口，該排出口內上壁中間開設有放置槽，該放置槽內頂面固定連接有液壓缸，該液壓缸輸出端連接有推桿，該推桿下端固定連接有隔板，該隔板滑動配合有閉合槽，該閉合槽開設在固定板的下部兩側。

7、進一步，優先地，所述隔板下端面閉合在排出口的內下壁。

8、一種高效破碎出渣系統的工作方法，包括以下方法步驟：

9、s1、在刀盤進行渣石后，渣石會掉落在轉動環板的內表面，通過刀盤的動力而驅動轉動環板轉動在盾體一端的內部，使掉落在轉動環板內部的渣石沿傾斜面和翻動板的導向面向排出口方向滑落，可有效快速進行把渣石向高效破碎裝置方向移動，避免出現推積大量的渣石，提高實用性，如出現較大粒徑渣石堵住在排出口端口后，很容易造成擁堵轉動環板的內部，而造成損壞轉動環板的內部和盾體的內部，可通過多個翻動板相鄰的空間和轉動的轉動環板可有效松動轉動環板底部的渣石，可避免擁堵轉動環板的內部和盾體的內部。

10、s2、在快速輸送渣石中，很容易對高效破碎裝置上的耐磨合金齒刀造成損傷，為了避免此問題，設置有防護裝置，在連續快速破碎中，為了延長使用壽命，通過啟動液壓缸驅動推桿向下移動，使隔板向下滑動于閉合槽的內部，直到隔板的下端面完全閉合于排出口的內下壁，即可停止液壓缸，而完成閉合工作，在隔板閉合后，可把渣石堵住在排出口的端口，該高效破碎裝置把堵住后的渣石進行破碎后，啟動液壓缸驅動隔板向上移動，進而，打開排出口，再通過轉動環板和翻動板把渣石輸送到排出口至高效破碎裝置處，再次進行破碎渣石。

11、s3、在土壓模式下或泥水模式下存在大粒徑渣石時，通過高效破碎裝置上的耐磨合金齒刀進行打碎大徑渣石，打碎后小粒的渣進入出渣裝置上，其通過螺旋軸和螺旋軸葉片順時針轉動使小粒渣石輸送在第一筒節、第二筒節和第三筒節的內部，小粒渣石在繼續的輸送中，通過下出渣門將小粒徑渣石持續輸送至渣石輸送帶上，進而，向外排出。

12、本發明相對于現有技術具有以下有益效果：

13、（1）、在出渣裝置前端設置的高效破碎裝置將大粒徑渣石通過高效破碎裝置上耐磨合金刀具旋轉擠壓破碎改變渣石粒徑，破碎特點破碎效率高、成品粒度均勻、可靠性能強，破碎后的小粒徑渣石通過高效破碎裝置內部的耐磨合金刀具之間的空隙排出，進而來避免出渣裝置卡滯；

14、（2）、在出渣裝置中出渣門的上下渣門之間設置泥漿管實現泥水模式下泥漿輸送，出渣門在土壓模式下完成渣石輸送，一種多功能出渣裝置可以滿足土壓、泥水兩種模式下渣石輸送；

15、（3）、通過多個翻動板相鄰的空間和轉動的轉動環板可有效松動轉動環板底部的渣石，可避免擁堵轉動環板的內部和盾體的內部，提高防護性和功能性；

16、（4）、該掉落在轉動環板內部的渣石沿傾斜面和翻動板的導向面向排出口方向滑落，可有效快速進行把渣石向高效破碎裝置方向移動，避免出現推積大量的渣石，提高實用性；

17、（5）、通過隔板的設置，可避免連續的輸送渣石高于高效破碎裝置工作的過載，從而，減輕耐磨合金齒刀的磨損，增加使用壽命。

技術特征：

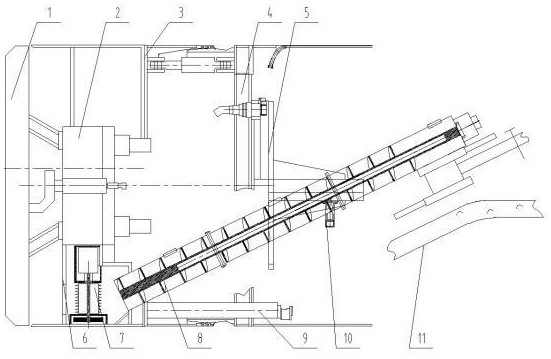

1.一種高效破碎出渣系統，包括刀盤（1）、主驅動機構（2）、盾體（3）、米字梁（4）和管片拼裝系統（5），所述刀盤（1）位于盾體（3）前端，所述主驅動機構（2）通過驅動盤與刀盤（1）連接安裝在盾構機主機內部，所述盾體（3）包括前盾、中盾、尾盾；所述米字梁（4）通過螺栓的方式固定在盾體（3）上，所述管片拼裝系統（5）通過螺栓與米字梁（4）法蘭板固定在相同位置上，其特征在于，還包括固定板（6）、高效破碎裝置（7）、出渣裝置（8）、推進油缸（9）、支撐裝置（10）和渣石輸送裝置（11），所述固定板（6）安裝在進渣口的前端，所述高效破碎裝置（7）連接固定在進渣口處，所述拼裝系統（5）下部連接有出渣裝置（8），所述推進油缸（9）位于中盾與尾盾之間，所述支撐裝置（10）底部固定在管片拼裝系統（5）主梁的連接梁上，所述渣石輸送裝置（11）位于出渣裝置（8）的下方，所述刀盤（3）一側面連接有轉動環板（12），所述固定板（6）下端設置有防護裝置（13）。

2.如權利要求1所述的高效破碎出渣系統，其特征在于：所述高效破碎裝置（7）包括設在主驅動機構（2）外環面下部的電機固定座（7-2），該電機固定座（7-2）一側面固定連接有電機（7-1），該電機（7-1）通過聯軸器（7-3）連接有傳動軸（7-6），所述電機固定座（7-2）外側設置有上耐磨保護罩（7-4），所述傳動軸（7-6）下端外側套設有轉子（7-5），該轉子（7-5）外側面環形等角度均布設置有耐磨合金齒刀（7-7），所述傳動軸（7-6）下端套設有軸承（7-8），該軸承（7-8）位于其下方的下耐磨保護罩（7-9）的內部，該上耐磨保護罩（7-4）下端面固定在盾體（3）的內下壁。

3.如權利要求1所述的高效破碎出渣系統，其特征在于：所述出渣裝置（8）包括有第一筒節（8-4）、第二筒節（8-5）和第三筒節（8-6），該第一筒節（8-4）、第二筒節（8-5）和第三筒節（8-6）內部套設有螺旋軸（8-1）和螺旋軸葉片（8-2），所述第一筒節（8-4）、第二筒節（8-5）和第三筒節（8-6）均在外側上部安裝有觀察窗（8-3），所述螺旋軸（8-1）一端安裝有中心驅動裝置（8-7），所述第三筒節（8-6）的外側下部均設置有上出渣門（8-8）和下出渣門（8-9），該上出渣門（8-8）與下出渣門（8-9）之間設有泥漿管（8-10），該泥漿管（8-10）一端內部設有電動球閥（8-11）。

4.如權利要求1所述的高效破碎出渣系統，其特征在于：所述轉動環板（12）內表面呈傾斜面（12-1），且轉動環板（12）外側轉動配合在盾體（3）一端的內部，且轉動環板（12）內表面呈螺旋狀沿環形等角度均布固定連接有翻動板（12-2）。

5.如權利要求1所述的高效破碎出渣系統，其特征在于：所述防護裝置（13）包括設在固定板（6）下部的排出口（6-1），該排出口（6-1）內上壁中間開設有放置槽（13-1），該放置槽（13-1）內頂面固定連接有液壓缸（13-2），該液壓缸（13-2）輸出端連接有推桿（13-3），該推桿（13-3）下端固定連接有隔板（13-4），該隔板（13-4）滑動配合有閉合槽（6-2），該閉合槽（6-2）開設在固定板（6）的下部兩側。

6.如權利要求5所述的高效破碎出渣系統，其特征在于：所述隔板（13-4）下端面閉合在排出口（6-1）的內下壁。

7.一種采用權利要求1-6任一項所述的高效破碎出渣系統的工作方法，其特征在于，包括以下方法步驟：

技術總結
本發明提供了一種高效破碎出渣系統及工作方法，還包括固定板、高效破碎裝置、出渣裝置、推進油缸、支撐裝置和渣石輸送裝置，所述固定板安裝在進渣口的前端，所述高效破碎裝置連接固定在進渣口處，所述拼裝系統下部連接有出渣裝置，所述推進油缸位于中盾與尾盾之間。在出渣裝置前端設置的高效破碎裝置將大粒徑渣石通過高效破碎裝置上耐磨合金刀具旋轉擠壓破碎改變渣石粒徑，破碎特點破碎效率高、成品粒度均勻、可靠性能強，破碎后的小粒徑渣石通過高效破碎裝置內部的耐磨合金刀具之間的空隙排出，進而來避免出渣裝置卡滯。

技術研發人員：于金達,任敬羽,石小偉,趙茜,侯志富,李川,董穎,郭亞雄,趙英奇
受保護的技術使用者：中鐵工程裝備集團（天津）有限公司
技術研發日：
技術公布日：2025/4/28
