本發明涉及鉆孔注漿，具體為一種采煤地面注漿工藝及注漿結構。

背景技術：

1、地面鉆孔施工時如何控制鉆孔順利穿過采空區及頂板破碎帶需要深入研究的一類重要問題，當鉆孔穿過頂板破碎帶時，會面臨因巖體破碎引起的沖洗液漏失、孔內鉆探形成的巖粉不能正常帶出孔外而產生的埋鉆事故、鉆具破損不能及時反應會導致的燒鉆情況以及孔壁坍塌掉塊導致的鉆探事故(卡鉆、埋鉆)等一系列技術問題。

2、現有的鉆孔注漿結構，由于注入的水泥漿在狹窄的縫隙中，在注漿后不能夠?qū)ψ⑷氲乃鄬⑴艢馀萏幚恚绊懰酀{固層形成的緊密性，強度也不穩定。

技術實現思路

1、本部分的目的在于概述本發明的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、鑒于上述和/或橋梁建設用高性能混凝土裝置使用中存在的問題，提出了本發明。

3、因此，本發明的目的是提供一種橋梁建設用高性能混凝土裝置，通過在管壁開設第一注漿通道，便于水泥漿從下向上注入第一套管和第一鉆孔之間，減少氣泡的進入，通過在管壁開設第二注漿通道，便于水泥漿從下向上注入第二套管和第二鉆孔之間，減少氣泡的進入，通過吊繩可以伸入不同深度，在第一水泥漿固層和第二水泥漿固層剛注入時，進行振動排氣處理，進一步減少內部的氣泡，形成緊密的水泥漿固層結構，提高強度和穩定性。

4、為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：

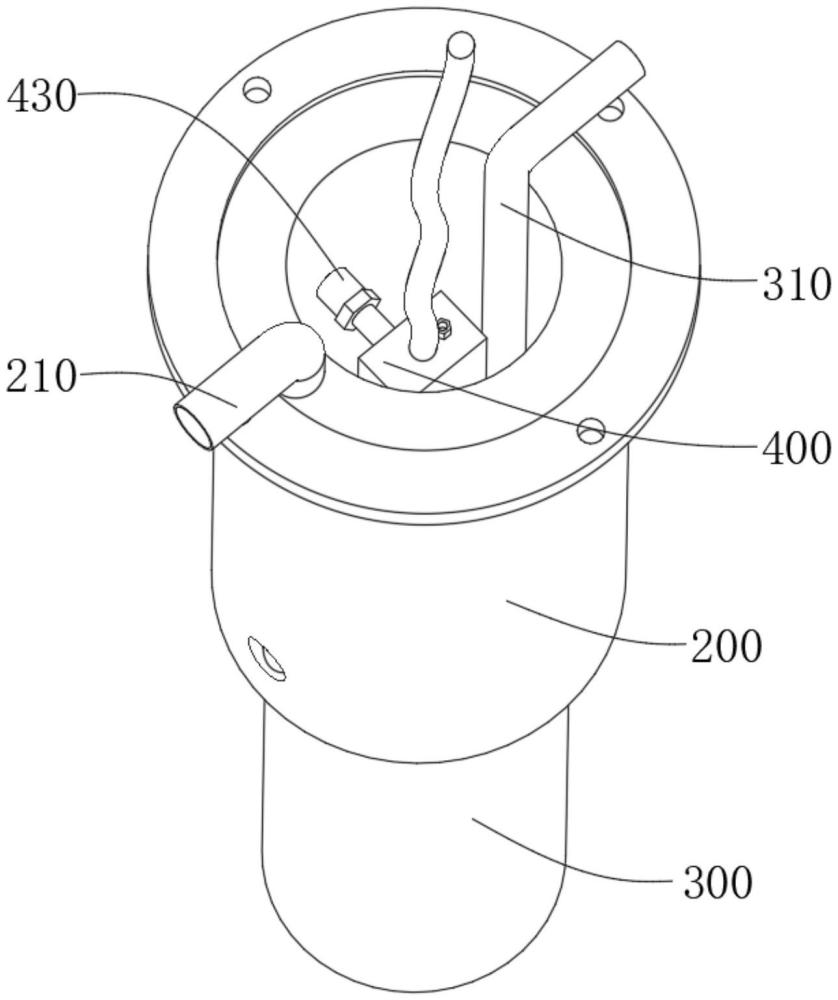

5、一種采煤地面注漿結構，其包括：

6、地面，所述地面包括第四系松散層、穩定基巖層以及煤層，所述第四系松散層開設有第一鉆孔，所述穩定基巖層開設有第二鉆孔，所述煤層開設有第三鉆孔；

7、第一套管，所述第一套管設置于第一鉆孔內部，所述第一套管的管壁設置有第一注漿通道，所述第一注漿通道的進口連通有第一注漿管道，所述第一注漿通道的出口設置有電磁閥；

8、第二套管，所述第二套管頂部設置有與第一套管底部配合的螺紋接口，所述第二套管的管壁設置有第二注漿通道，所述第二注漿通道的進口設置有第二注漿管道，所述第二注漿通道的出口設置有電磁閥；

9、振動器，所述振動器側壁設置有吊繩，所述振動器的側壁設置有螺紋桿，所述螺紋桿配合有螺紋延伸套，所述螺紋延伸套抵緊在第一套管和第二套管的內壁。

10、作為本發明所述的一種采煤地面注漿結構的一種優選方案，其中，所述第一套管的頂部設置有固定圈，所述固定圈側壁設置有固定孔。

11、作為本發明所述的一種采煤地面注漿結構的一種優選方案，其中，所述第一套管的外壁與第一鉆孔的內壁設置有第一水泥漿固層，所述第二套管的外壁與第二鉆孔的內壁設置有第二水泥漿層。

12、作為本發明所述的一種采煤地面注漿結構的一種優選方案，其中，所述螺紋延伸套的側壁設置有調節螺母，所述調節螺母與螺紋桿配合。

13、一種采煤地面注漿工藝，其包括：

14、s1、用鉆孔機在第四松散層和穩定基巖層鉆孔，然后測井；

15、s2、用擴孔器在第四系松散層擴出第一鉆孔，將第一套管下入第一鉆孔中，利用固定板固定在地面上；

16、s3、打開第一注漿通道出口的電磁閥，將水泥砂漿從第一注漿管道注入第一注漿通道，水泥砂漿進入第一鉆孔與第一套管之間，注滿后關閉電磁閥，抽出第一注漿管道和第一注漿通道中的水泥砂漿；

17、s4、將振動器放置于第一套管內部，使螺紋延伸套抵緊在第一套管內壁，啟動振動器，通過振動將第一鉆孔與第一套管之間的水泥砂漿振動排氣，等待水泥砂漿凝固形成第一水泥漿固層；

18、s5、用擴孔器在基巖層擴出第二鉆孔，將第二套管與第一套管底部組裝，放入第二鉆孔中；

19、s6、打開第二注漿通道出口的電磁閥，將水泥砂漿從第二注漿管道注入第二注漿通道，水泥砂漿進入第二鉆孔與第二套管之間，注滿后關閉電磁閥，抽出第二注漿管道和第二注漿通道中的水泥砂漿；

20、s7、將振動器放置于第二套管內部，使螺紋延伸套抵緊在第二套管內壁，啟動振動器，通過振動將第二鉆孔與第二套管之間的水泥砂漿振動排氣，等待水泥砂漿凝固形成第二水泥漿固層。

21、與現有技術相比，本發明具有的有益效果是：該種采煤地面注漿工藝及注漿結構，通過在管壁開設第一注漿通道，便于水泥漿從下向上注入第一套管和第一鉆孔之間，減少氣泡的進入，通過在管壁開設第二注漿通道，便于水泥漿從下向上注入第二套管和第二鉆孔之間，減少氣泡的進入，通過吊繩可以伸入不同深度，在第一水泥漿固層和第二水泥漿固層剛注入時，進行振動排氣處理，進一步減少內部的氣泡，形成緊密的水泥漿固層結構，提高強度和穩定性。

技術特征：

1.一種采煤地面注漿結構，其特征在于，包括：

2.根據權利要求1所述的一種采煤地面注漿結構，其特征在于，所述第一套管(200)的頂部設置有固定圈，所述固定圈側壁設置有固定孔(231)。

3.根據權利要求2所述的一種采煤地面注漿結構，其特征在于，所述第一套管(200)的外壁與第一鉆孔(111)的內壁設置有第一水泥漿固層(112)，所述第二套管(300)的外壁與第二鉆孔(121)的內壁設置有第二水泥漿層。

4.根據權利要求3所述的一種采煤地面注漿結構，其特征在于，所述螺紋延伸套(430)的側壁設置有調節螺母(440)，所述調節螺母(440)與螺紋桿(420)配合。

5.一種采煤地面注漿工藝，其特征在于，包括：

技術總結
本發明公開一種采煤地面注漿工藝及注漿結構，包括地面、第一套管、第二套管和振動器，所述地面包括第四系松散層、穩定基巖層以及煤層，所述第四系松散層開設有第一鉆孔，所述穩定基巖層開設有第二鉆孔，所述煤層開設有第三鉆孔，所述第一套管設置于第一鉆孔內部，所述第一套管的管壁設置有第一注漿通道，所述第一注漿通道的進口連通有第一注漿管道，所述第一注漿通道的出口設置有電磁閥，所述振動器側壁設置有吊繩，所述振動器的側壁設置有螺紋桿，所述螺紋桿配合有螺紋延伸套，所述螺紋延伸套抵緊在第一套管和第二套管的內壁，本發明，通過振動排氣處理，形成緊密的水泥漿固層結構，提高強度和穩定性。

技術研發人員：魏禎,李向偉,袁尚科,賈淑明,馬永強
受保護的技術使用者：蘭州工業學院
技術研發日：
技術公布日：2025/4/28
