本發明屬于液壓設備技術領域，特別涉及一種擺動式液壓缸固定裝置。尤其涉及一種中部擺動式液壓缸固定裝置。

背景技術：

目前，現在冶金行業中采用的液壓缸結構形式的液壓缸連接固定結構如圖1所示。液壓缸通過Y軸固定于固定座上，固定座再相鄰的鋼結構支架固定。這種連接結構，液壓缸只能在設備允許的范圍內繞Y方向自由轉動，而不能繞Z軸方向轉動。當液壓桿受到外加的拉力或者壓力的方向與X軸方向有一定角度的時候，液壓缸由于固定座的限制，不能繞Z軸方向轉動，造成液壓缸和液壓桿在軸向受力方向不一致，液壓缸在軸線方向和液壓桿在軸線方向的運動會產生一定的角度，此角度造成了在液壓缸與液壓桿的之間的密封環受力不均而產生密封環的密封面無法完全與液壓桿密封面完全貼合，液壓油便會從密封環與液壓桿的密封面之間的縫隙泄漏，引起液壓系統壓力降低，造成液壓缸缸內的壓力達不到工作要求，整個液壓系統無法正常工作，嚴重的時候整個液壓系統停機，整個生產線也必須因此而全面停產。液壓桿和液壓缸在此工況下長期工作還會造成液壓桿和液壓缸單側嚴重磨損，設備造成了損壞，同時液壓油的泄漏造成了環境的污染。因此降低液壓桿和液壓缸的檢修頻率，延長檢修周期，降低液壓桿和液壓缸密封面的磨損，延長密封環以及液壓桿和液壓缸的使用壽命成了關鍵。

技術實現要素：

本發明的目的在于提供一種擺動式液壓缸固定裝置，解決了現有技術對液壓缸密封部分的損壞，從而解決了密封件損壞導致的液壓缸泄露、環境污染以及設備檢修周期長、使用壽命短的問題。

一種擺動式液壓缸固定裝置，包括液壓桿1、液壓缸2、外連接件4及內連接件5。液壓桿1通過固定螺栓與液壓缸2相連接，液壓缸2通過Y軸裝配在內連接件5內部，液壓缸2裝配好以后在液壓缸內連接件5內繞Y軸在設備允許的角度內自由轉動，內連接件5通過Z軸裝配在外連接件4內部，內連接件5在外連接件4內繞Z軸在設備允許角度內自由轉動。以上結構實現液壓缸2能夠繞著Y軸和Z軸兩個方向在設備允許的角度內自由轉動，從而保證液壓缸2在設備允許的角度內與液壓桿1時刻保持上下左右同步同軸自由擺動，液壓缸2以及液壓桿1在運行中，受到的作用力方向始終一致，沿著液壓缸2缸體的軸線方向，避免液壓缸2和液壓桿1因為受到的作用力方向不一致導致的損壞設備。

外連接件4通過A面與相鄰的設備采用螺栓或者焊接方式連接固定，外連接件4固定不動。

原有裝置的液壓缸2上有固定座3。

本發明的優點在于：利用本技術實現液壓缸在水平方向和垂直方向都能夠和液壓桿在設備允許的范圍內時刻保持同步同軸自由的擺動，從而消除了液壓桿和液壓缸運行過程中產生的軸向中心線不重合的問題。避免了密封部分的受力不均，在消除了密封環單側嚴重磨損的同時，有效避免了液壓桿和液壓缸的單側磨損嚴重的問題。有效降低和減少了不合理漏油現象，延長了液壓桿和液壓缸的檢修周期和使用壽命。節能環保、降低生產和設備維護成本。

附圖說明

圖1為現有往復布料器液壓缸和固定座連接示意圖。其中，液壓桿1、液壓缸2、固定座3。

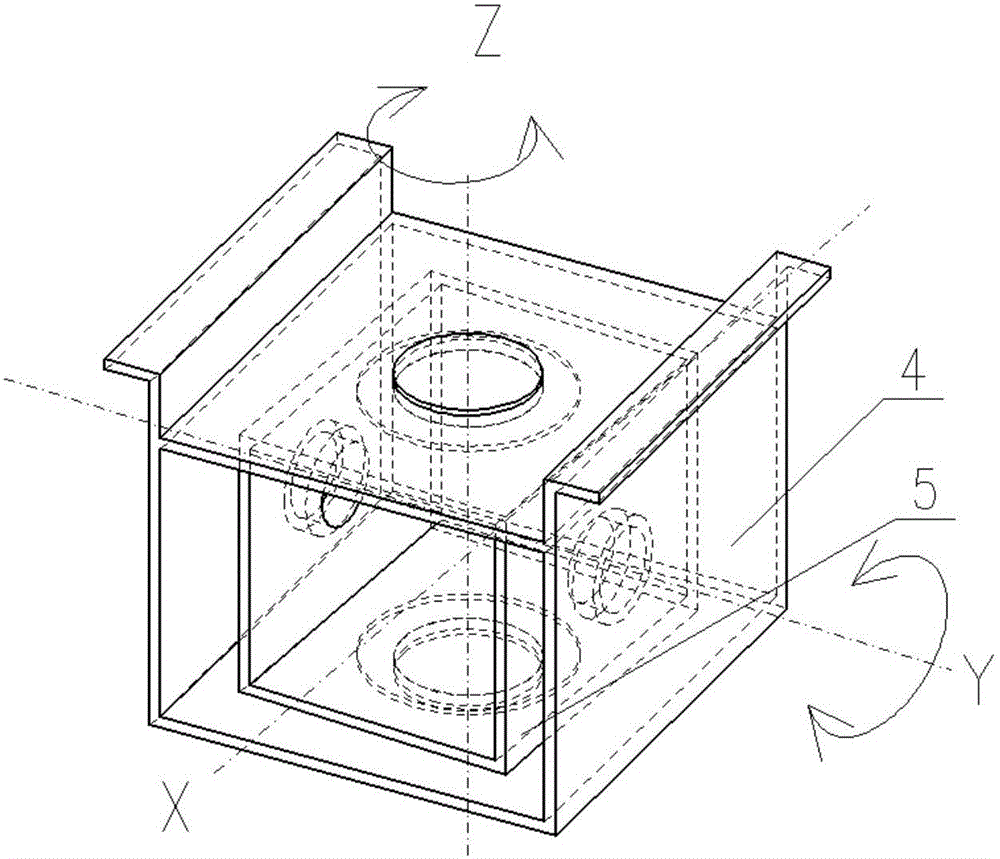

圖2為本裝置的裝配示意圖。其中，外連接件4、內連接件5。

圖3為本裝置外連接件4示意圖。

圖4為本裝置內連接件5示意圖。

圖5本裝置的實施案例圖。

具體實施方式

實施例1

下面結合附圖說明本發明的具體實施方式。

一種擺動式液壓缸固定裝置，包括液壓桿1、液壓缸2、外連接件4及內連接件5。液壓桿1通過固定螺栓與液壓缸2相連接，液壓缸2通過Y軸裝配在內連接件5內部，液壓缸2裝配好以后在液壓缸內連接件5內繞Y軸在設備允許的角度內自由轉動，內連接件5通過Z軸裝配在外連接件4內部，內連接件5在外連接件4內繞Z軸在設備允許角度內自由轉動。以上結構實現液壓缸2能夠繞著Y軸和Z軸兩個方向在設備允許的角度內自由轉動，從而保證液壓缸2在設備允許的角度內與液壓桿1時刻保持上下左右同步同軸自由擺動，液壓缸2以及液壓桿1在運行中，受到的作用力方向始終一致，沿著液壓缸2缸體的軸線方向，避免液壓缸2和液壓桿1因為受到的作用力方向不一致導致的損壞設備。

外連接件4通過A面與相鄰的設備采用螺栓或者焊接方式連接固定，外連接件4固定不動。

原有裝置的液壓缸2上有固定座3。

與液壓缸裝配好以后的一種中部擺動式液壓缸固定裝置如圖5所示，液壓缸通過Y軸裝配在內連接件5內部，內連接件5通過Z軸裝配在外連接件4內部，外連接件4固定不動，內連接件5具備一個自由度，可以在外連接件4內繞Z軸在設備允許角度內自由轉動。這樣的結構保證液壓缸2裝配好以后可以在液壓缸內連接件5內繞Y軸在設備允許的角度內自由轉動，從而實現液壓缸2具備兩個自由度，能夠繞著Y軸和Z軸兩個方向在設備允許的角度內自由轉動。從而保證液壓缸2在設備允許的角度內與液壓桿1時刻保持上下左右同步同軸自由擺動，以保證液壓缸2以及液壓桿1在運行中，受到的作用力方向始終沿著液壓缸2缸體的軸線方向，避免液壓缸2受到的作用力方向和液壓桿1因為受到的作用力方向不一致且不沿著液壓缸2缸體的軸線方向，損壞設備。外連接件4通過A面與相鄰的設備采用螺栓或者焊接方式連接固定。
