本發明涉及彈性流體泵測試裝置領域，具體涉及彈性流體泵的調節測試。

背景技術：

1、風機在工業領域的應用非常廣泛，但風機設計不但需要設計計算，需要通過性能測試才能夠合格出廠。而現有的風機測試裝置要么只能夠對于一種尺寸的風機測試，要么只能測試風機的某項性能指標。并且測試裝置的結構固定，可改造的空間小。

2、如公告號cn212615530u中公開的“一種風機性能測試設備”其將風機放在風機固定孔中，合上開合板將風機置于一個封閉的室內，限制了能夠測試的風機的尺寸，并且對于質量較大的大型風機無法可靠固定，且受到風機自身重力的影響，裝置上的力分布不均勻，導致測試過程中的干擾因素多，測試結果不準確。

技術實現思路

1、本發明的目的是提供一種能夠可靠固定風機的測試裝置，讓測試結果可靠。本發明的另一個目的是能夠讓測試裝置適配各種尺寸型號的風機，本發明的進一步目的是能夠在一個裝置上對風機的多種參數進行測試，測試裝置還能夠根據需要額外安裝用于測試風機的設備，提高風機測試的效率。

2、本發明是通過以下技術手段實現上述技術目的的。

3、一種風機測試裝置，包括測試臺主體，所述測試臺主體中部設有中間開口的風機安裝平臺，所述風機安裝平臺的四周固定設有電動夾具。

4、所述測試臺主體至少平行設有兩處滑軌，所述滑軌與保護門組件配合安裝。

5、進一步地，所述測試臺主體為框體結構，所述測試臺主體的底部四角處設有支撐腳，所述支撐腳的支撐腳底座伸入所述測試臺主體中。

6、進一步地，所述支撐腳底座的底部為較扁的餅狀結構，所述支撐腳底座的上部為細長的柱狀結構位于餅狀結構的中部，柱狀結構設有螺紋與調平螺母配合，所述調平螺母位于所述測試臺主體的下方，與所述測試臺主體接觸配合。

7、作為優選，所述測試臺主體的底部設有移動輪，所述移動輪至少設有四處且對稱分布，所述移動輪的固定軸部與所述測試臺主體固定安裝。

8、進一步地，所述固定軸部的外部包覆連接有轉動外殼，所述轉動外殼與所述固定軸部之間鉸接。

9、所述轉動外殼的一側設有開口，與輪部鉸接，所述輪部與所述固定軸部的軸平行。

10、進一步地，所述風機安裝平臺的中部設有貫通開口，將所述風機安裝平臺隔成兩塊，所述風機安裝平臺的四周位置對稱設有電動夾具，所述電動夾具的夾具固定部與夾具滑動部配合安裝。

11、所述夾具固定部的上部為倒梯形結構，所述夾具滑動部的底部設有倒梯形槽，所述夾具固定部與所述夾具滑動部配合。

12、進一步地，所述夾具滑動部的上部設有空腔，空腔內設有轉動夾頭，所述轉動夾頭與所述夾具滑動部鉸接。

13、所述轉動夾頭的頂部向外延伸出桿狀結構，桿狀結構的末端豎直向下安裝有圓柱狀固定頭，所述轉動夾頭帶動所述固定頭轉動，配合固定風機。

14、進一步地，所述保護門組件為半包圍結構，所述保護門組件蓋在所述測試臺主體上，所述保護門組件朝下設有門上滑塊，所述門上滑塊與所述滑軌配合，在所述風機安裝平臺的平行設有所述滑軌，所述保護們組件的兩側底部的高度相同。

15、進一步地，所述滑軌的頂端為圓柱狀結構，所述滑軌的下端為錐形機構，所述門上滑塊上設有槽，槽的形狀與所述滑軌的截面形狀配合。

16、所述保護門組件的上部的一側設有與所述滑軌形狀相同的門上導軌，所述測試臺主體相應位置設有滑塊，所述門上導軌的兩端設有側限位板位于所述保護門組件上。

17、進一步地，所述風機安裝平臺上設有測試組件安裝處，所述測試組件安裝處的附近設有電機測試組件，所述保護門組件為框體結構，所述保護門組件的開口處蓋有隔網，所述隔網固定安裝在隔網安裝板上，所述隔網安裝板與所述保護門組件的框架固定連接。

18、本發明具有以下的有益效果：

19、相較于現有技術對風機的固定需要手動的方式，或者只能固定一種尺寸型號的風機，并且測試裝置本身無法移動，限定了風機測試的位置，且不能夠同時對風機的多項性能指標進行測試。

20、本發明設置了一個較大的測試臺主體，一方面能夠固定多種尺寸的風機，另一方面增加測試臺的穩定性，讓其不容易受到風機運行時的振動的影響，導致測試數據的誤差大。并且電動夾具能夠根據風機的尺寸自動定位風機后，轉動固定頭從兩側對風機進行進一步固定。而在測試臺主體底部的四角均設有支撐腳，在支撐腳的附近一一對應設有一個移動輪，將支撐腳收起時可以推動測試臺主體的移動。需要測試風機時，則將支撐腳放下，使移動輪懸空，且四個支撐腳均可以獨立調節高度，從而讓測試臺在具有一定傾斜角度的位置也能夠保證風機安裝平臺的水平度，對風機進行測試。在測試臺主體上還蓋有兩個保護門組件，在測試時將風機與操作人員隔離，保障人員安全。

技術特征：

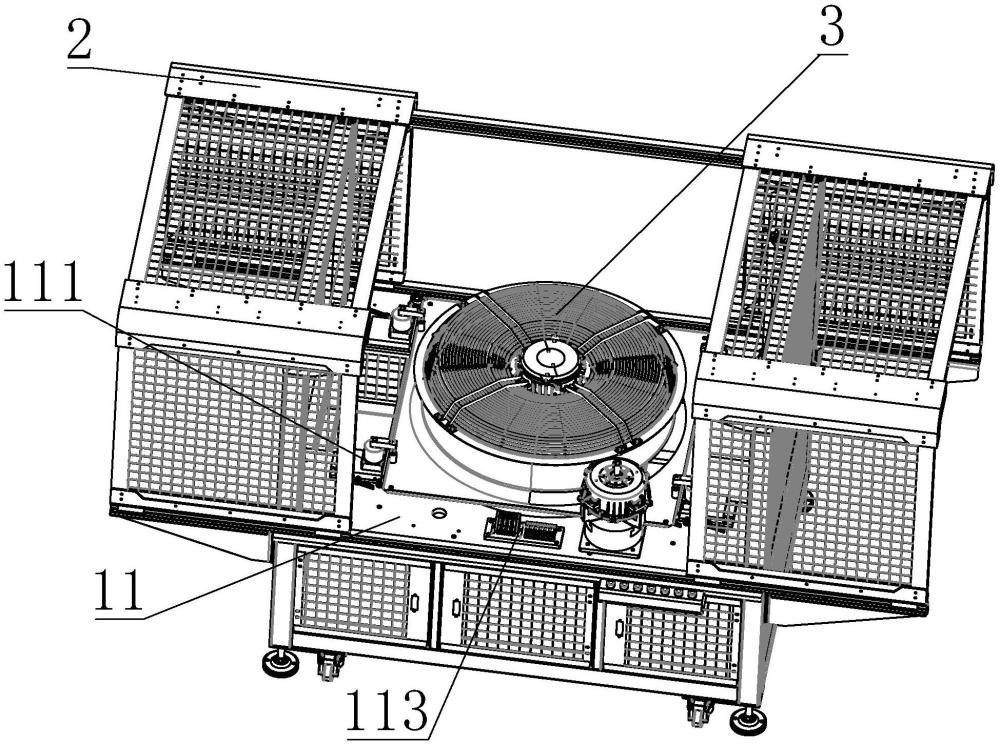

1.一種風機測試裝置，其特征在于，包括測試臺主體(1)，所述測試臺主體(1)中部設有中間開口的風機安裝平臺(11)，所述風機安裝平臺(11)的四周固定設有電動夾具(111)；所述測試臺主體(1)至少平行設有兩處滑軌(12)，所述滑軌(12)與保護門組件(2)配合安裝。

2.根據權利要求1所述的一種風機測試裝置，其特征在于，所述測試臺主體(1)為框體結構，所述測試臺主體(1)的底部四角處設有支撐腳(13)，所述支撐腳(13)的支撐腳底座(131)伸入所述測試臺主體(1)中。

3.根據權利要求2所述的一種風機測試裝置，其特征在于，所述支撐腳底座(131)的底部為較扁的餅狀結構，所述支撐腳底座(131)的上部為細長的柱狀結構位于餅狀結構的中部，柱狀結構設有螺紋與調平螺母(132)配合，所述調平螺母(132)位于所述測試臺主體(1)的下方，與所述測試臺主體(1)接觸配合。

4.根據權利要求1或2或3所述的一種風機測試裝置，其特征在于，所述測試臺主體(1)的底部設有移動輪(14)，所述移動輪(14)至少設有四處且對稱分布，所述移動輪(14)的固定軸部(142)與所述測試臺主體(1)固定安裝。

5.根據權利要求4所述的一種風機測試裝置，其特征在于，所述固定軸部(142)的外部包覆連接有轉動外殼(143)，所述轉動外殼(143)與所述固定軸部(142)之間鉸接；

6.根據權利要求1或2或3或5所述的一種風機測試裝置，其特征在于，所述風機安裝平臺(11)的中部設有貫通開口，將所述風機安裝平臺(11)隔成兩塊，所述風機安裝平臺(11)的四周位置對稱設有電動夾具(111)，所述電動夾具(111)的夾具固定部(1112)與夾具滑動部(1111)配合安裝；

7.根據權利要求6所述的一種風機測試裝置，其特征在于，所述夾具滑動部(1111)的上部設有空腔，空腔內設有轉動夾頭(1113)，所述轉動夾頭(1113)與所述夾具滑動部(1111)鉸接；

8.根據權利要求1或2或3或5或7所述的一種風機測試裝置，其特征在于，所述保護門組件(2)為半包圍結構，所述保護門組件(2)蓋在所述測試臺主體(1)上，所述保護門組件(2)朝下設有門上滑塊(24)，所述門上滑塊(24)與所述滑軌(12)配合，在所述風機安裝平臺(11)的平行設有所述滑軌(12)，所述保護們組件(2)的兩側底部的高度相同。

9.根據權利要求8所述的一種風機測試裝置，其特征在于，所述滑軌(12)的頂端為圓柱狀結構，所述滑軌(12)的下端為錐形機構，所述門上滑塊(24)上設有槽，槽的形狀與所述滑軌(12)的截面形狀配合；

10.根據權利要求1或2或3或5或7或9所述的一種風機測試裝置，其特征在于，所述風機安裝平臺(11)上設有測試組件安裝處(113)，所述測試組件安裝處(113)的附近設有電機測試組件(112)，所述保護門組件(2)為框體結構，所述保護門組件(2)的開口處蓋有隔網(21)，所述隔網(21)固定安裝在隔網安裝板(25)上，所述隔網安裝板(25)與所述保護門組件(2)的框架固定連接。

技術總結
本發明公開了一種風機測試裝置，測試臺主體，一方面能夠固定多種尺寸的風機，另一方面增加測試臺的穩定性，不容易受到風機運行時的振動的影響，減小測試數據的誤差。并且電動夾具能夠根據風機的尺寸自動定位風機后，轉動固定頭從兩側對風機進行進一步固定。而在測試臺主體底部的四角均設有支撐腳，在支撐腳的附近一一對應設有移動輪。將支撐腳收起時可以推動測試臺主體的移動。需要測試風機時，將支撐腳放下，使移動輪懸空。四個支撐腳均可以獨立調節高度，從而讓測試臺在具有一定傾斜角度的位置也能夠保證風機安裝平臺的水平度，保證測試結果的準確。在測試臺主體上還蓋有兩個保護門組件，在測試時將風機與操作人員隔離，保障人員安全。

技術研發人員：沈國平,沈濤,張振宇
受保護的技術使用者：杭州微光電子股份有限公司
技術研發日：
技術公布日：2025/4/28
