本申請涉及接頭領域，更具體地涉及一種磁性油塞接頭。

背景技術：

1、我司之前的磁性油塞接頭，其磁塊通過沖壓的方式進行固定，但在實際沖壓過程中，其沖壓區域是靠近磁塊的，但若沖壓交深，會導致與磁塊配合的連接孔會出現裂紋，若沖壓交淺，則連接孔的形變程度較低，不足以限定磁塊的位置，從而導致磁塊較為容易脫離連接孔。因此針對上述問題，我司將之前的沖壓固定，改為了穿鋼絲固定，以提高磁塊的固定效果。

2、因此提供一種通過穿絲定位磁塊、磁塊固定效果好、不易脫落的磁性油塞接頭的需求是存在的。

技術實現思路

1、本申請主要目的在于提供一種磁性油塞接頭，其中，所述磁性油塞接頭能夠有效地利用其自身的結構配置實現通過穿絲定位磁塊、磁塊固定效果好的優勢。

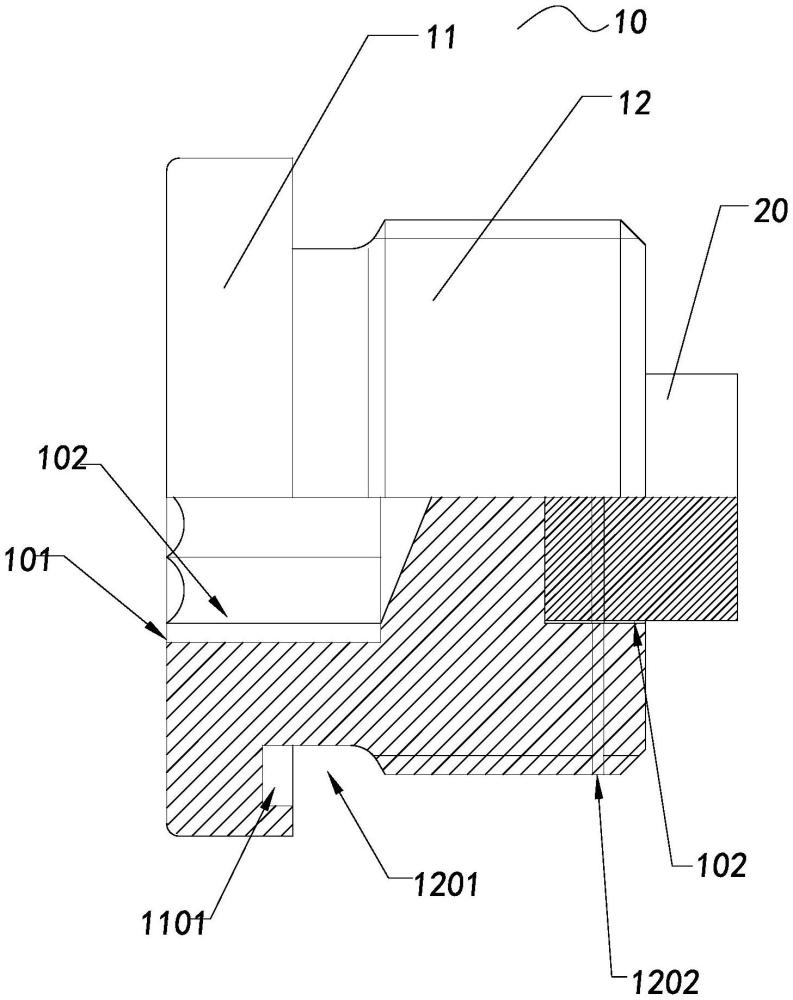

2、本申請的另一目的在于提供一種磁性油塞接頭，其中，所述磁性油塞接頭包括一接頭本體和一磁塊，所示接頭本體的一端具有一開口和一第一裝配孔，所述開口與所述第一裝配孔相連通，且所述接頭本體的另一端具有一第二裝配孔，且形成所述第二裝配孔的側壁還具有一第一弧形槽，所述第一弧形槽與形成所述第二裝配孔的底壁間隔預定距離，所述磁塊被設于所述第一裝配孔內，且所述磁塊的外壁還具有一第二弧形槽，所述第二弧形槽正對所述第一弧形槽，并共同形成一圓腔，且所述接頭本體的外壁還具有一插入孔，所述插入孔與所述圓腔相連通，其中外部鋼絲可通過插入孔進入到所示圓腔，從而外部鋼絲限定磁塊的位置。

3、本申請的另一目的在于提供一種磁性油塞接頭，其中，所述磁性油塞接頭結構簡單、操作便捷，不涉及復雜的制造工藝和昂貴的材料，具有較高的經濟性，易于推廣和使用。

4、為了實現上述至少一發明目的，本申請?zhí)峁┝艘环N磁性油塞接頭，其中所述磁性油塞接頭，包括：

5、一接頭本體，所示接頭本體的一端具有一開口和一第一裝配孔，所述開口與所述第一裝配孔相連通，且所述接頭本體的另一端具有一第二裝配孔，且形成所述第二裝配孔的側壁還具有一第一弧形槽，所述第一弧形槽與形成所述第二裝配孔的底壁間隔預定距離；

6、一磁塊，所述磁塊被設于所述第一裝配孔內，且所述磁塊的外壁還具有一第二弧形槽，所述第二弧形槽正對所述第一弧形槽，并共同形成一圓腔，且所述接頭本體的外壁還具有一插入孔，所述插入孔與所述圓腔相連通。

7、在本申請一個或多個實施例中，所述接頭本體具有一第一連接端和一第二連接端，所述第一連接端與所述第二連接端一體成型，且所述第一連接端的截面尺寸大于所述第二連接端的截面尺寸，且所述插入孔位于所述第二連接端上。

8、在本申請一個或多個實施例中，所述第二連接端的外壁還具有一第一環形槽，所述第一連接端靠近所述第二連接端的一端還具有一第二環形槽，所述第二環形槽與所述第一環形槽相連通。

9、在本申請一個或多個實施例中，所述插入孔還與所述第一弧形槽或第二弧形槽的一端相切。

10、在本申請一個或多個實施例中，所述圓腔的截面尺寸大于所述插入孔的孔徑。

11、在本申請一個或多個實施例中，形成所述第二弧形槽并靠近所述插入孔的側壁還具有一帶開口的裝配腔，所述磁性油塞接頭還包括一移動組件，所述移動組件被可移動地設于所述裝配腔內。

12、在本申請一個或多個實施例中，所述移動組件包括一移動塊和一彈性件，所述移動塊被可移動地設于所述裝配腔內，且所述移動塊的一端具有一安裝孔，所述彈性件的一端與所述安裝孔的底部固定連接，另一端與形成所述裝配腔的壁面固定連接，且所述移動塊背離所述彈性件的一端正對所述插入孔。

技術特征：

1.一種磁性油塞接頭，其特征在于，所述磁性油塞接頭包括：

2.根據權利要求1所述的磁性油塞接頭，其中所述接頭本體具有一第一連接端和一第二連接端，所述第一連接端與所述第二連接端一體成型，且所述第一連接端的截面尺寸大于所述第二連接端的截面尺寸，且所述插入孔位于所述第二連接端上。

3.根據權利要求2所述的磁性油塞接頭，其中所述第二連接端的外壁還具有一第一環形槽，所述第一連接端靠近所述第二連接端的一端還具有一第二環形槽，所述第二環形槽與所述第一環形槽相連通。

4.根據權利要求3所述的磁性油塞接頭，其中所述插入孔還與所述第一弧形槽或第二弧形槽的一端相切。

5.根據權利要求4所述的磁性油塞接頭，其中所述圓腔的截面尺寸大于所述插入孔的孔徑。

6.根據權利要求5所述的磁性油塞接頭，其中形成所述第二弧形槽并靠近所述插入孔的側壁還具有一帶開口的裝配腔，所述磁性油塞接頭還包括一移動組件，所述移動組件被可移動地設于所述裝配腔內。

7.根據權利要求6所述的磁性油塞接頭，其中所述移動組件包括一移動塊和一彈性件，所述移動塊被可移動地設于所述裝配腔內，且所述移動塊的一端具有一安裝孔，所述彈性件的一端與所述安裝孔的底部固定連接，另一端與形成所述裝配腔的壁面固定連接，且所述移動塊背離所述彈性件的一端正對所述插入孔。

技術總結
本申請涉及接頭領域，更具體地涉及一種磁性油塞接頭，其中所述磁性油塞接頭，包括：一接頭本體，所示接頭本體的一端具有一開口和一第一裝配孔，所述開口與所述第一裝配孔相連通，且所述接頭本體的另一端具有一第二裝配孔，且形成所述第二裝配孔的側壁還具有一第一弧形槽，所述第一弧形槽與形成所述第二裝配孔的底壁間隔預定距離；一磁塊，所述磁塊被設于所述第一裝配孔內，且所述磁塊的外壁還具有一第二弧形槽，所述第二弧形槽正對所述第一弧形槽，并共同形成一圓腔，且所述接頭本體的外壁還具有一插入孔，所述插入孔與所述圓腔相連通。本技術能通過有效地利用其自身的結構配置實現通過穿絲定位磁塊、磁塊固定效果好、不易脫落的優勢。

技術研發人員：陳東明
受保護的技術使用者：寧波市鄞州派合機械有限公司
技術研發日：20240711
技術公布日：2025/4/28
