本技術涉及家用電器，特別涉及一種葉輪結構、風機以及吸油煙機。

背景技術：

1、吸油煙機又稱抽油煙機，是一種凈化廚房環境的廚房電器。通常，家用的吸油煙機安裝在廚房爐灶上方，能夠將爐灶燃燒的廢物和烹飪過程中所產生的對于人體有害的油煙迅速抽走，并排出室外，同時將油煙冷凝收集，減少污染，凈化空氣，并有防毒、防爆的安全保障作用。

2、風機作為吸油煙機中最主要的部件，通常用于引導氣流由廚房內朝向外界的流動，從而實現吸油煙機的排污功能，而風機內的葉輪結構具體結構影響了風機引導氣流流動的性能，例如風涼、風壓等。相關技術中，葉輪結構多以基體上的環形設置普通葉片以實現旋轉中產生吸力的效果，但仍然存在旋轉噪音較大且風量損失較大的現象，使得風機及吸油煙機的性能受到影響，仍然有待進一步的改進。

技術實現思路

1、本實用新型的主要目的是提供一種葉輪結構、風機及吸油煙機，旨在改善上述現有技術的不足，進一步提高葉輪結構的擾風能力及工作穩定性。

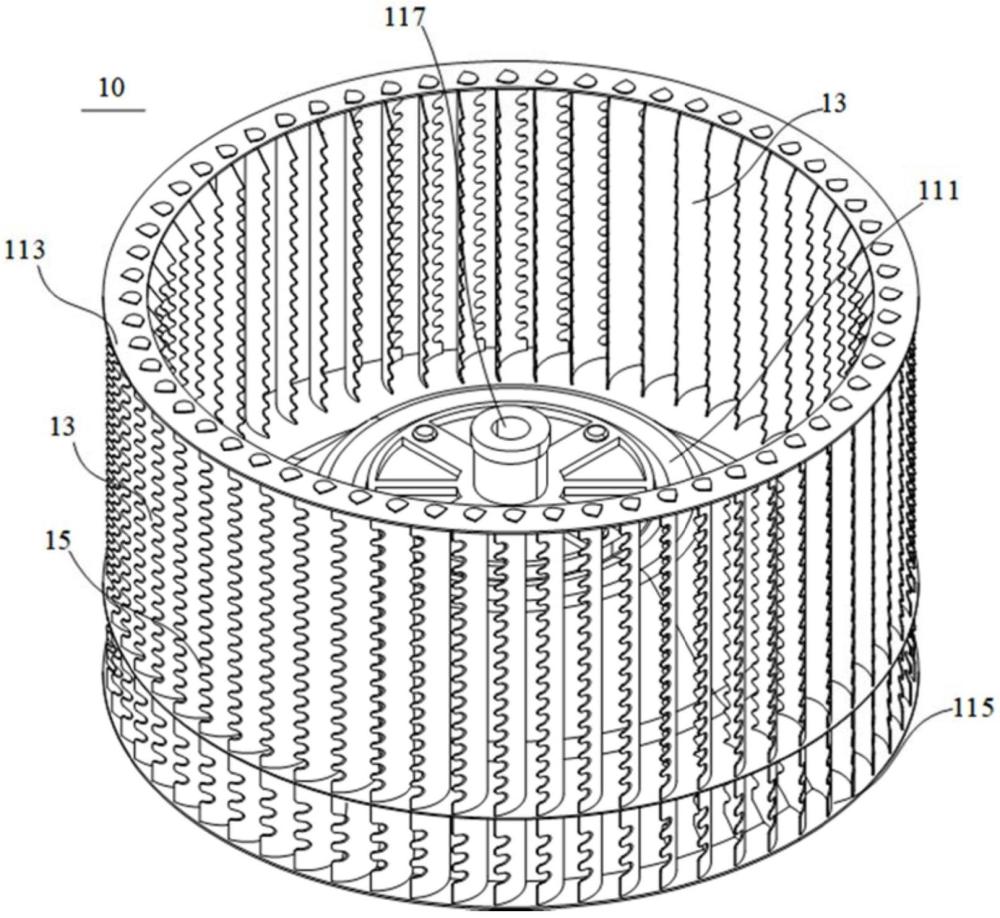

2、為實現上述目的，本實用新型提出的葉輪結構，包括基體和多個葉片；多個所述葉片嵌設于所述基體，并環形均布于所述基體周緣，相鄰兩所述葉片之間形成氣流通道；其中，每一所述葉片相對兩側周面沿長度方向間隔開設有多個凹槽以形成相對的兩鋸齒狀邊線。

3、在本實用新型的一些實施方式中，所述葉片橫截面呈圓弧狀折彎，多個所述葉片的折彎方向沿所述基體周緣以順時針方向依次排布設置；或者，多個所述葉片的折彎方向沿所述基體周緣以逆時針方向依次排布設置。

4、在本實用新型的一些實施方式中，所述葉片橫截面外側輪廓線呈阿基米德螺旋線設置。

5、在本實用新型的一些實施方式中，相鄰兩凹槽之間呈圓弧過渡設置；和/或，所述凹槽底壁面為圓弧面。

6、在本實用新型的一些實施方式中，相對設置于每一所述葉片兩側周面的兩列所述凹槽呈交錯設置。

7、在本實用新型的一些實施方式中，所述基體包括中盤、后端環及前端環；多個所述葉片穿設于所述中盤，所述葉片中部固定連接于所述中盤周緣；所述后端環橫截面呈環狀設置，所述葉片一端固定連接于所述后端環靠近所述中盤一側壁面；所述前端環橫截面呈環狀設置，所述中盤夾設于所述后端環及所述前端環之間，所述葉片背離所述后端環的一端固定連接于所述前端環靠近所述中盤一側壁面。

8、在本實用新型的一些實施方式中，所述后端環與所述中盤的距離大于所述前端環與所述中盤的距離。

9、本實用新型還提供一種風機，包括蝸殼、電機及如上述實施例中任一所述的葉輪結構；所述蝸殼形成有朝向所述葉片延伸方向設置的吸風口；所述電機固定連接于所述蝸殼靠近所述吸風口一側；所述葉輪結構固定連接于所述蝸殼，所述基體形成有電機孔，所述電機至少部分伸入所述吸風口內并穿設于所述電機孔。

10、在本實用新型的一些實施方式中，所述風機包括多個所述葉輪結構，多個所述葉輪結構沿所述葉片延伸方向依次連接，每一所述葉輪結構的所述葉片與相鄰一所述葉輪結構的葉片交錯設置。

11、本實用新型還提供一種吸油煙機，包括機箱及如上述實施例中任一所述的風機，所述風機設于所述機箱內，所述蝸殼還形成有朝向所述機箱頂部延伸設置的出風口。

12、本實用新型技術方案提出的葉輪結構與現有技術相比，其有益效果在于：

13、在葉輪結構中設置基體和多個葉片。多個葉片嵌設于基體，并環形均布于基體周緣，相鄰兩葉片之間形成氣流通道；其中，每一葉片相對兩側周面沿長度方向間隔開設有多個凹槽以形成相對的兩鋸齒狀邊線。如此，通過葉片兩側周面沿長度方向間隔開設凹槽所形成的鋸齒狀邊線，進一步增加了葉輪結構旋轉時的擾風能力，降低工作噪音的同時進一步提高葉輪結構、風機及吸油煙機的工作性能。

技術特征：

1.一種葉輪結構，其特征在于，所述葉輪結構包括：

2.根據權利要求1所述的葉輪結構，其特征在于，所述葉片橫截面呈圓弧狀折彎，多個所述葉片的折彎方向沿所述基體周緣以順時針方向依次排布設置；

3.根據權利要求2所述的葉輪結構，其特征在于，所述葉片橫截面外側輪廓線呈阿基米德螺旋線設置。

4.一種風機，其特征在于，所述風機包括：

5.根據權利要求4所述的風機，其特征在于，所述風機包括多個所述葉輪結構，多個所述葉輪結構沿所述葉片延伸方向依次連接，每一所述葉輪結構的所述葉片與相鄰一所述葉輪結構的葉片交錯設置。

6.一種吸油煙機，其特征在于，所述吸油煙機包括機箱及如權利要求4至5中任一所述的風機，所述風機設于所述機箱內，所述蝸殼還形成有朝向所述機箱頂部延伸設置的出風口。

技術總結
本技術公開一種葉輪結構、風機及吸油煙機，其中，葉輪結構包括基體和多個葉片。多個葉片嵌設于基體，并環形均布于基體周緣，相鄰兩葉片之間形成氣流通道；其中，每一葉片相對兩側周面沿長度方向間隔開設有多個凹槽以形成相對的兩鋸齒狀邊線。本技術涉及家用電器技術領域，通過葉片兩側周面沿長度方向間隔開設凹槽所形成的鋸齒狀邊線，進一步增加了葉輪結構旋轉時的擾風能力，降低工作噪音的同時進一步提高葉輪結構、風機及吸油煙機的工作性能。

技術研發人員：陳小平,張文,于文新,鄭忻,張明
受保護的技術使用者：佛山市云米電器科技有限公司
技術研發日：20240123
技術公布日：2025/4/28
