本技術涉電風扇，特別涉及一種驅蚊電風扇。

背景技術：

1、電風扇是用電驅動產生氣流的裝置，內配置的扇葉通電后，進行轉動，由機械能轉化為風能，從而化成自然風達到涼爽的效果。

2、當天氣炎熱時，人們會利用電風扇來進行清涼解暑，但是炎熱的天氣往往伴隨著蚊蟲出沒，被蚊蟲叮咬后，被叮咬后的皮膚會紅腫、瘙癢，影響人們休息，有的蚊蟲甚至會傳播登革熱、瘧疾等多種疾病。

3、現有的電風扇吹動氣流雖然能將蚊蟲驅趕，但是只能影響到被電風扇直接吹到的蚊蟲，驅蚊效果較差。

技術實現思路

1、本實用新型的主要目的是提出一種驅蚊電風扇，旨在提升驅蚊效果。

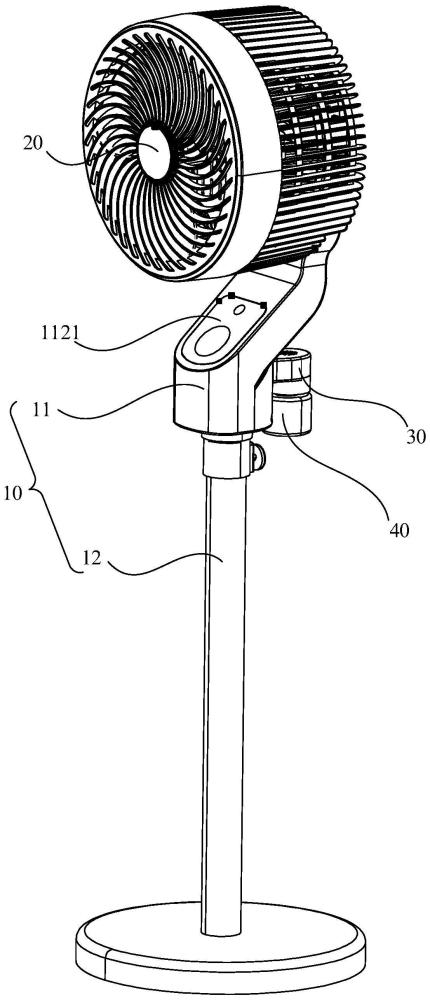

2、為實現上述目的，本實用新型提出的驅蚊電風扇，包括：

3、支撐座，設有電控裝置；

4、風扇裝置，包括風扇葉片和電機，所述電機設于所述支撐座，并連接所述電控裝置，所述風扇葉片安裝在所述電機的轉軸；

5、蚊香液加熱裝置，包括殼體和加熱件，所述殼體安裝在所述支撐座，所述殼體內設有加熱位，所述殼體設有通氣孔連通所述加熱位，所述加熱件設于所述加熱位，并與所述電控裝置電控連接，所述殼體下方設有安裝位，所述安裝位具有避位孔，所述避位孔延伸至所述加熱位，所述安裝位用于安裝瓶裝的電蚊香液，所述避位孔用于對所述電蚊香液的導液芯進行避位。

6、可選地，所述電控裝置具有無線模塊，所述驅蚊電風扇還包括與所述無線模塊無線連接的遙控器。

7、可選地，所述電控裝置具有聲控模塊，所述支撐座設有麥克風，所述麥克風與所述聲控模塊電連接。

8、可選地，所述蚊香液加熱裝置包括開關，所述開關設于所述殼體，所述開關連接所述電控裝置。

9、可選地，所述開關為船型開關。

10、可選地，所述殼體與所述支撐座卡接固定。

11、可選地，所述風扇裝置還包括網罩以及電機外殼，所述電機外殼安裝在所述支撐座，所述電機安裝在所述電機外殼內，所述網罩安裝在所述電機外殼的前側，所述電機的轉軸延伸至所述網罩內，所述風扇葉片安裝在所述電機的轉軸，并位于所述網罩內。

12、可選地，所述電機外殼可轉動的安裝在所述支撐座，所述電機外殼的轉動軸線垂直于上下方向。

13、可選地，所述支撐座上端具有安裝頭，所述安裝頭包括兩個沿水平方向相間隔的安裝部，兩個所述安裝部的間距大于所述電機外殼的寬度，所述電機外殼的相對兩側對應安裝在兩個所述安裝部。

14、可選地，所述支撐座包括安裝架和支撐桿，所述安裝頭設于所述安裝架的上端，所述安裝架可拆卸的安裝在所述支撐桿。

15、可選地，所述安裝架還包括傾斜段和安裝段，所述安裝頭、所述傾斜段和所述安裝段依次連接，所述安裝段安裝在所述支撐桿，所述傾斜段自下向上在所述風扇葉片指向所述電機的方向傾斜，所述傾斜段設有操作面板，所述操作面板與所述電控裝置電控連接。

16、本實用新型通過在在支撐座設置電控裝置、電機以及蚊香液加熱裝置，其中電機與電控裝置電連接，并且電機的轉軸安裝有風扇葉片，蚊香液加熱裝置包括殼體和加熱件，殼體內設有加熱位，殼體下方設有安裝位，安裝位具有延伸至加熱位內的避位孔，加熱件設于加熱位，并與電控裝置連接，這樣可以將瓶裝的電蚊香液安裝在安裝位，同時電蚊香液的導液芯延伸至加熱位內。夏天天氣燥熱并且蚊蟲較多時，同時開啟風扇裝置和蚊香液加熱裝置，風扇葉片旋轉帶動空氣流動，能夠清涼解暑，加熱件將導液芯上的蚊香液加熱至揮發，同時風扇葉片帶動的氣流加速電蚊香液在空氣中的擴散，提升了驅蚊滅蚊的效率，驅蚊效果較好。

技術特征：

1.一種驅蚊電風扇，其特征在于，包括：

2.如權利要求1所述的驅蚊電風扇，其特征在于，所述電控裝置具有無線模塊，所述驅蚊電風扇還包括與所述無線模塊無線連接的遙控器。

3.如權利要求1所述的驅蚊電風扇，其特征在于，所述電控裝置具有聲控模塊，所述支撐座設有麥克風，所述麥克風與所述聲控模塊電連接。

4.如權利要求1所述的驅蚊電風扇，其特征在于，所述蚊香液加熱裝置包括開關，所述開關設于所述殼體，所述開關連接所述電控裝置；

5.如權利要求1所述的驅蚊電風扇，其特征在于，所述殼體與所述支撐座卡接固定。

6.如權利要求1所述的驅蚊電風扇，其特征在于，所述風扇裝置還包括網罩以及電機外殼，所述電機外殼安裝在所述支撐座，所述電機安裝在所述電機外殼內，所述網罩安裝在所述電機外殼的前側，所述電機的轉軸延伸至所述網罩內，所述風扇葉片安裝在所述電機的轉軸，并位于所述網罩內。

7.如權利要求6所述的驅蚊電風扇，其特征在于，所述電機外殼可轉動的安裝在所述支撐座，所述電機外殼的轉動軸線垂直于上下方向。

8.如權利要求6所述的驅蚊電風扇，其特征在于，所述支撐座上端具有安裝頭，所述安裝頭包括兩個沿水平方向相間隔的安裝部，兩個所述安裝部的間距大于所述電機外殼的寬度，所述電機外殼的相對兩側對應安裝在兩個所述安裝部。

9.如權利要求8所述的驅蚊電風扇，其特征在于，所述支撐座包括安裝架和支撐桿，所述安裝頭設于所述安裝架的上端，所述安裝架可拆卸的安裝在所述支撐桿。

10.如權利要求9所述的驅蚊電風扇，其特征在于，所述安裝架還包括傾斜段和安裝段，所述安裝頭、所述傾斜段和所述安裝段依次連接，所述安裝段安裝在所述支撐桿，所述傾斜段自下向上在所述風扇葉片指向所述電機的方向傾斜，所述傾斜段設有操作面板，所述操作面板與所述電控裝置電控連接。

技術總結
本技術公開一種驅蚊電風扇，包括支撐座、風扇裝置以及蚊香液加熱裝置；支撐座設有電控裝置；風扇裝置包括風扇葉片和電機，電機設于支撐座，并連接電控裝置，風扇葉片安裝在電機的轉軸；蚊香液加熱裝置包括殼體和加熱件，殼體安裝在支撐座，殼體內設有加熱位，所述殼體設有通氣孔連通所述加熱位，加熱件設于加熱位，并與電控裝置電控連接，殼體下方設有安裝位，安裝位具有避位孔，避位孔延伸至加熱位，安裝位用于安裝瓶裝的電蚊香液，避位孔用于對電蚊香液的導液芯進行避位。本技術技術方案的驅蚊電風扇能夠提升驅蚊效果。

技術研發人員：文志芬
受保護的技術使用者：深圳谷運環?？萍加邢薰?br/>技術研發日：20240410
技術公布日：2025/4/28
