本申請涉及電磁泵技術的領域，尤其是涉及一種復合一體式無孔隔膜型機械電磁泵。

背景技術：

1、隔膜電磁泵是一種以電磁力為動力的泵，通過電磁力作用使隔膜進行振動，從而實現液體的輸送。它主要由電磁鐵、隔膜和驅動裝置等組成。隔膜電磁泵具有結構簡單、無泄漏、運行可靠等優點，適用于輸送各種化學藥品、腐蝕性介質和粘稠液體。在工業生產中，它廣泛應用于化工、冶金、制藥等領域。

2、然而對于現有技術中的大多數隔膜型電磁泵來說，其結構主要是以拼接而成為主，即將幾個或者幾部分零件通過拼接的方式安裝在一起。雖然此種結構可以很好地對隔膜電磁泵進行拆卸和修理，但是卻會嚴重降低隔膜電磁泵的氣密性，導致隔膜電磁泵的工作效率大幅度下降。

技術實現思路

1、為了改善現有技術中的電磁泵結構因為其結構由拼接而成，導致氣密性嚴重下降，進而使得電磁泵工作效率低下的情況，本申請提供一種復合一體式無孔隔膜型機械電磁泵。

2、本申請提供的一種復合一體式無孔隔膜型機械電磁泵采用如下的技術方案：

3、一種復合一體式無孔隔膜型機械電磁泵，包括內部開設有容積腔的支撐筒、并排安裝于所述支撐筒同一端的進液管與出液管、安裝于所述支撐筒遠離所述進液管與所述出液管一端的氣泵以及固定套設在所述支撐筒上的線圈，所述進液管與所述出液管均與所述容積腔連通，且所述支撐筒在靠近所述進液管與所述出液管的位置分別設置有第一控制機構以及第二控制機構，所述容積腔內滑動設置有隔膜，所述隔膜包括位于中部的彈性膜以及與所述彈性膜邊緣固定連接的具有鐵磁性的磁環，所述支撐筒內開設有氣腔，所述氣腔位于所述隔膜遠離所述進液管的一側，所述氣泵與所述氣腔連通。

4、通過采用上述技術方案，在進液時可通過第一控制機構控制液體進入到容積腔中，在這個過程中線圈通電產生電磁力并且吸附磁環以及彈性膜在容積腔中滑動到遠離進液管的一側，此時容積腔中可容納液體的容積達到最大，并且氣泵抽取氣腔的氣體使得彈性膜遠離進液管一側壓力減小，通過大氣壓可使液體更加順利地進入到容積腔中，在出液時由第二控制機構控制出液管打開，此時氣泵為氣腔充氣使得隔膜可以向出液管方向移動，將液體推出容積腔，從而提高電磁泵的容量和工作效率。

5、可選的，所述磁環的側部固定套設有用于防止氣體或者液體穿過的橡膠環，所述橡膠環沿軸向的寬度大于所述磁環沿軸向的寬度。

6、通過采用上述技術方案，可以避免液體在容積腔中時通過磁環邊緣的縫隙進入到氣腔中，也可以防止氣腔中的空氣進入容積腔，保證了氣腔的干燥，同時橡膠環的寬度大于磁環的寬度旨在為磁環提供保護，避免磁環在滑動過程中與容積腔的兩端內壁發生碰撞，導致磁環損壞。

7、可選的，所述支撐筒開設有與所述進液管連通的進液腔，所述氣腔開設有與所述進液腔連通的第一通路，所述第一控制機構包括固定安裝于所述進液腔中的第一軟膠管以及安裝于所述氣腔側壁上的所述第一通路位置的第一閥體，所述第一軟膠管與所述進液管共軸線，所述第一軟膠管具有彈性，且所述第一軟膠管兩端皆密封。

8、通過采用上述技術方案，當進液時，第一閥體打開并通過第一通路將位于進液腔中的空氣抽出，此時外界氣壓大于進液腔內部的氣壓，液體可以順利地通過第一軟膠管進入到容積腔中，當出液時，氣泵向氣腔以及第一通路和進液腔中充氣，第一軟膠管受到軸心方向的擠壓力，從而封閉進液管，此結構可以避免再在進液管位置加裝單獨驅動的控制機構而增加成本和電磁泵的結構復雜程度。

9、可選的，所述支撐筒開設有與所述出液管連通的出液腔，所述氣腔開設有與所述出液腔連通的第二通路，所述支撐筒側壁開設有與對所述第二通路連通的出氣口，所述第二控制機構包括固定安裝于所述出液腔內部的第二軟膠管以及設置于所述第二通路與所述出氣口連接位置且用于控制所述第二通路與所述出氣口開合的第二閥體。

10、通過采用上述技術方案，進液時，由氣泵從氣腔中抽取到的空氣一部分進入到第二通路以及出液腔中，使得第二軟膠管受到擠壓力而閉塞，阻止液體向外流出，當出液時，通過第二閥體使得第二通路與出氣口連通，此時外部氣壓與出液腔內部的氣壓皆相同，液體可以順利排出，操作簡便且易于實施。

11、可選的，所述氣腔內部滑動設置有調節筒，且所述調節筒一端一體連接有滑動設置于所述容積腔內的抵接環，所述調節筒與所述容積腔側壁以及所述氣腔側壁皆氣密性配合，所述抵接環遠離所述隔膜的一側固定連接有調節桿，所述調節桿遠離所述抵接環的一端滑動穿設出所述支撐筒，所述支撐筒上設置有便于調節所述調節桿位置的調節件。

12、通過采用上述技術方案，轉動調節桿可以調整調節筒在氣腔中的位置，實現對容積腔以及氣腔體積的調節，實現以間接的方式調整電磁泵吸收以及釋放液體的速度，同時氣腔大小的改變也可以提高或者降低電磁泵吸收液體的動力，針對于不同的液體具有更為廣泛的適用范圍。

13、可選的，所述調節件為可拆卸設置于所述支撐筒上的螺紋套管，所述螺紋套管與所述調節桿內螺紋連接。

14、通過采用上述技術方案，螺紋套管與調節桿之間螺紋連接可以實現對調節筒在容積腔中位置的精確調節，此外設計螺紋套管與支撐筒之間可拆卸連接是為了便于在需要時可以通過拆卸螺紋套管的方式實現對調節桿的快速調節，避免在需要快速調節電磁泵內部液體進出速度或者液體收放壓力的場景下調節速度過慢導致電磁泵工作效率下降的情況發生。

15、可選的，所述抵接環于靠近所述隔膜的一側固定設置有復位彈簧，所述復位彈簧遠離所述抵接環的一端與所述磁環抵接。

16、通過采用上述技術方案，可以增加隔膜在將容積腔內部的液體從出料管推出時的推動力，也便于在電磁泵完成工作后隔膜可以自動復位，以方便下一次使用。

17、可選的，所述氣腔沿橫截面的直徑與所述磁環的內側沿橫截面的直徑相等。

18、通過采用上述技術方案，可以避免因為彈性膜在氣腔內部氣壓較小而向氣腔方向彎曲時與氣腔的端部發生摩擦，避免多次摩擦可能導致的彈性膜結構損壞的現象。

19、綜上所述，本申請包括以下至少一種有益技術效果：

20、1.本申請設計了一種新的一體式無孔隔膜型電磁泵，相較于現有技術中由多個部分裝配而成的電磁泵具有更加優秀的密封效果，可以有效提高電磁泵的工作效率；

21、2.本申請的一種復合一體式無孔隔膜型電磁泵可以根據實際使用場景的不同對泵體的吸液能力以及吸液和釋液的速度進行調整；

22、3.本申請電磁泵的進液管和出液管的開合由控制閥體通過氣壓調節進行控制，可以避免再在進、出液體的位置加裝帶有驅動結構的控制機構，可以簡化泵體的整體結構。

技術特征：

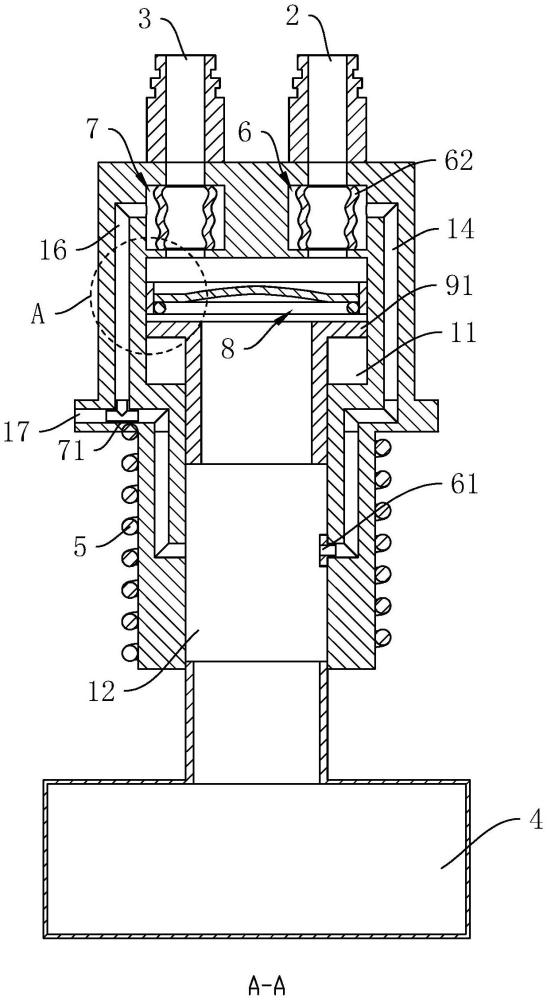

1.一種復合一體式無孔隔膜型機械電磁泵，包括內部開設有容積腔(11)的支撐筒(1)、并排安裝于所述支撐筒(1)同一端的進液管(2)與出液管(3)、安裝于所述支撐筒(1)遠離所述進液管(2)與所述出液管(3)一端的氣泵(4)以及固定套設在所述支撐筒(1)上的線圈(5)，其特征在于：所述進液管(2)與所述出液管(3)均與所述容積腔(11)連通，且所述支撐筒(1)在靠近所述進液管(2)與所述出液管(3)的位置分別設置有第一控制機構(6)以及第二控制機構(7)，所述容積腔(11)內滑動設置有隔膜(8)，所述隔膜(8)包括位于中部的彈性膜(81)以及與所述彈性膜(81)邊緣固定連接的具有鐵磁性的磁環(82)，所述支撐筒(1)內開設有氣腔(12)，所述氣腔(12)位于所述隔膜(8)遠離所述進液管(2)的一側，所述氣泵(4)與所述氣腔(12)連通。

2.根據權利要求1所述的一種復合一體式無孔隔膜型機械電磁泵，其特征在于：所述磁環(82)的側部固定套設有用于防止氣體或者液體穿過的橡膠環(821)，所述橡膠環(821)沿軸向的寬度大于所述磁環(82)沿軸向的寬度。

3.根據權利要求1所述的一種復合一體式無孔隔膜型機械電磁泵，其特征在于：所述支撐筒(1)開設有與所述進液管(2)連通的進液腔(13)，所述氣腔(12)開設有與所述進液腔(13)連通的第一通路(14)，所述第一控制機構(6)包括固定安裝于所述進液腔(13)中的第一軟膠管(62)以及安裝于所述氣腔(12)側壁上的所述第一通路(14)位置的第一閥體(61)，所述第一軟膠管(62)與所述進液管(2)共軸線，所述第一軟膠管(62)具有彈性，且所述第一軟膠管(62)兩端皆密封。

4.根據權利要求3所述的一種復合一體式無孔隔膜型機械電磁泵，其特征在于：所述支撐筒(1)開設有與所述出液管(3)連通的出液腔(15)，所述氣腔(12)開設有與所述出液腔(15)連通的第二通路(16)，所述支撐筒(1)側壁開設有與對所述第二通路(16)連通的出氣口(17)，所述第二控制機構(7)包括固定安裝于所述出液腔(15)內部的第二軟膠管(72)以及設置于所述第二通路(16)與所述出氣口(17)連接位置且用于控制所述第二通路(16)與所述出氣口(17)開合的第二閥體(71)。

5.根據權利要求4所述的一種復合一體式無孔隔膜型機械電磁泵，其特征在于：所述氣腔(12)內部滑動設置有調節筒(9)，且所述調節筒(9)一端一體連接有滑動設置于所述容積腔內的抵接環(91)，所述調節筒(9)與所述容積腔(11)側壁以及所述氣腔(12)側壁皆氣密性配合，所述抵接環(91)遠離所述隔膜(8)的一側固定連接有調節桿(92)，所述調節桿(92)遠離所述抵接環(91)的一端滑動穿設出所述支撐筒(1)，所述支撐筒(1)上設置有便于調節所述調節桿(92)位置的調節件(93)。

6.根據權利要求5所述的一種復合一體式無孔隔膜型機械電磁泵，其特征在于：所述調節件(93)為可拆卸設置于所述支撐筒(1)上的螺紋套管(931)，所述螺紋套管(931)與所述調節桿(92)內螺紋連接。

7.根據權利要求5所述的一種復合一體式無孔隔膜型機械電磁泵，其特征在于：所述抵接環(91)于靠近所述隔膜(8)的一側固定設置有復位彈簧(911)，所述復位彈簧(911)遠離所述抵接環(91)的一端與所述磁環(82)抵接。

8.根據權利要求1所述的一種復合一體式無孔隔膜型機械電磁泵，其特征在于：所述氣腔(12)沿橫截面的直徑與所述磁環(82)的內側沿橫截面的直徑相等。

技術總結
本申請涉及一種復合一體式無孔隔膜型機械電磁泵，涉及電磁泵技術領域，其包括內部開設有容積腔的支撐筒、并排安裝于支撐筒同一端的進液管與出液管、安裝于支撐筒遠離進液管與出液管一端的氣泵以及固定套設在支撐筒上的線圈，進液管與出液管均與容積腔連通，且支撐筒在靠近進液管與出液管的位置分別設置有第一控制機構以及第二控制機構，容積腔內滑動設置有隔膜，隔膜包括位于中部的彈性膜以及與彈性膜邊緣固定連接的具有鐵磁性的磁環，支撐筒內開設有氣腔，氣腔位于隔膜遠離進液管的一側，氣泵與氣腔連通。本申請具有改善現有技術中電磁泵的結構并且能夠增加其氣密性，以提升其工作過程中的效率以及可以對電磁泵工作強度進行調節的效果。
