本技術涉及潛水排污泵設備，具體為一種可調葉輪間隙的潛水排污泵。

背景技術：

1、隨著城市化進程的加快，污水處理成為城市建設和環境保護的重要一環。潛水排污泵作為污水處理系統的關鍵設備，其性能的穩定性和可靠性直接關系到污水處理的效率和質量。

2、傳統的潛水排污泵在結構設計上往往存在著一些問題，如葉輪間隙不可調、密封性能不佳、維護困難等，現有設備在對排污泵使用時葉輪被異物裹挾影響轉速時，通常需要拆卸整個泵體再處理，費時費力，存在不便。

3、綜上所述，本實用新型通過設計一種可調葉輪間隙的潛水排污泵來解決存在的問題。

技術實現思路

1、本實用新型的目的在于提供一種可調葉輪間隙的潛水排污泵，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種可調葉輪間隙的潛水排污泵，包括排污泵體，所述排污泵體一側面設置有端蓋，所述端蓋遠離排污泵體的一側面設置有設置有線纜，所述排污泵體遠離端蓋的一側面設置有法蘭盤，所述法蘭盤有一側面設置有第二連接法蘭，所述第二連接法蘭遠離法蘭盤的一側面設置有墊片，所述墊片遠離第二連接法蘭的一側面設置有葉輪，所述葉輪一側面設置有葉輪罩，所述葉輪罩一側面設置有第一固定螺孔，所述葉輪罩一側面設置有可拆卸葉輪罩，所述可拆卸葉輪罩靠近第一固定螺孔一側面設置有第二固定螺孔，所述葉輪罩遠離排污泵體的一側面設置有底座，所述葉輪罩一側面設置有進水口。

4、作為本實用新型優選的方案，所述可拆卸葉輪罩通過螺栓與第一固定螺孔和第二固定螺孔配合固定。

5、作為本實用新型優選的方案，所述可拆卸葉輪罩對應葉輪罩為圓弧形鏡像結構，其中可拆卸葉輪罩兩端貼合葉輪罩兩側面螺紋鎖緊固定。

6、作為本實用新型優選的方案，所述葉輪罩采用透明或半透明材料制成。

7、作為本實用新型優選的方案，所述排污泵體和法蘭盤之間設置有密封墊圈。

8、作為本實用新型優選的方案，所述墊片墊設在第二連接法蘭與葉輪罩連接處，且所述墊片為可拆卸式結構。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型中，通過設計一種可調葉輪間隙的潛水排污泵，利用該設備中的墊片調節厚度，可以方便地調整葉輪與泵體之間的間隙，從而適應不同工作條件和污水性質，有效防止堵塞和磨損，提高泵體的運行效率和穩定性，通過設置的可拆卸葉輪罩的設計使得泵體的維護清潔處理更加簡便，無需專業人員即可進行拆卸和更換，降低了使用成本和維護難度，可拆卸護罩的設計也便于對泵體內部進行觀察和監測。在泵體運行過程中，操作人員可以通過透明的或半透明的護罩材料，直觀地觀察到葉輪的工作狀態，及時發現異?；蚬收希⒉扇∠鄳?yīng)的處理措施。

技術特征：

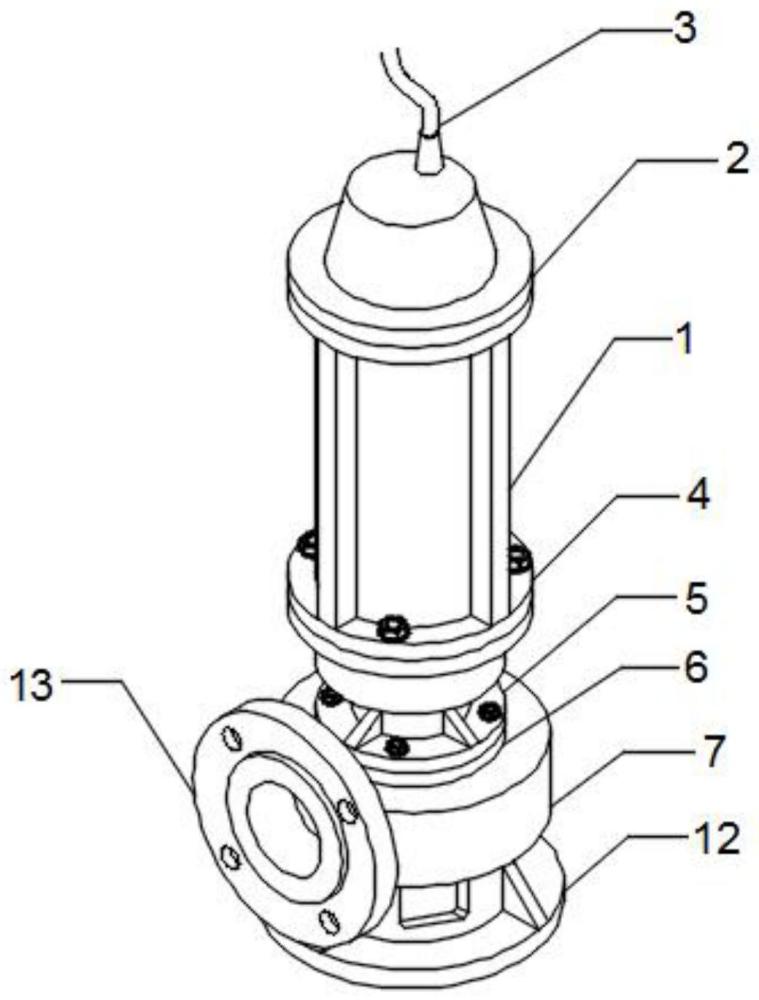

1.一種可調葉輪間隙的潛水排污泵，包括排污泵體(1)，其特征在于：所述排污泵體(1)一側面設置有端蓋(2)，所述端蓋(2)遠離排污泵體(1)的一側面設置有設置有線纜(3)，所述排污泵體(1)遠離端蓋(2)的一側面設置有法蘭盤(4)，所述法蘭盤(4)有一側面設置有第二連接法蘭(5)，所述第二連接法蘭(5)遠離法蘭盤(4)的一側面設置有墊片(6)，所述墊片(6)遠離第二連接法蘭(5)的一側面設置有葉輪(7)，所述葉輪(7)一側面設置有葉輪罩(8)，所述葉輪罩(8)一側面設置有第一固定螺孔(9)，所述葉輪罩(8)一側面設置有可拆卸葉輪罩(10)，所述可拆卸葉輪罩(10)靠近第一固定螺孔(9)一側面設置有第二固定螺孔(11)，所述葉輪罩(8)遠離排污泵體(1)的一側面設置有底座(12)，所述葉輪罩(8)一側面設置有進水口(13)。

2.根據權利要求1所述的一種可調葉輪間隙的潛水排污泵，其特征在于：所述可拆卸葉輪罩(10)通過螺栓與第一固定螺孔(9)和第二固定螺孔(11)配合固定。

3.根據權利要求1所述的一種可調葉輪間隙的潛水排污泵，其特征在于：所述可拆卸葉輪罩(10)對應葉輪罩(8)為圓弧形鏡像結構，其中可拆卸葉輪罩(10)兩端貼合葉輪罩(8)兩側面螺紋鎖緊固定。

4.根據權利要求1所述的一種可調葉輪間隙的潛水排污泵，其特征在于：所述葉輪罩(8)采用透明或半透明材料制成。

5.根據權利要求1所述的一種可調葉輪間隙的潛水排污泵，其特征在于：所述排污泵體(1)和法蘭盤(4)之間設置有密封墊圈。

6.根據權利要求1所述的一種可調葉輪間隙的潛水排污泵，其特征在于：所述墊片(6)墊設在第二連接法蘭(5)與葉輪罩(8)連接處，且所述墊片(6)為可拆卸式結構。

技術總結
本技術涉及潛水排污泵設備技術領域，尤其為一種可調葉輪間隙的潛水排污泵，包括排污泵體，所述排污泵體一側面設置有端蓋，本技術通過該設備中的墊片調節厚度，可以方便地調整葉輪與泵體之間的間隙，從而適應不同工作條件和污水性質，有效防止堵塞和磨損，提高泵體的運行效率和穩定性，通過設置的可拆卸葉輪罩的設計使得泵體的維護清潔處理更加簡便，無需專業人員即可進行拆卸和更換，降低了使用成本和維護難度，可拆卸護罩的設計也便于對泵體內部進行觀察和監測。在泵體運行過程中，操作人員可以通過透明的或半透明的護罩材料，直觀地觀察到葉輪的工作狀態，及時發現異?；蚬收希⒉扇∠鄳?yīng)的處理措施。

技術研發人員：周潤行,韓國旺,馬輝芳
受保護的技術使用者：江蘇美豐泵業有限公司
技術研發日：20240507
技術公布日：2025/4/28
