本技術涉及電風扇，特別涉及一種落地扇。

背景技術：

1、電風扇簡稱電扇，也稱為風扇、扇風機，是一種利用電動機驅動扇葉旋轉，使空氣加速流通的家用電器，主要用于清涼解暑和流通空氣。

2、電風扇包括吊扇、臺扇、落地扇等，傳統的落地扇之所以能自動左右搖頭是因為在扇頭后部有一個齒輪箱，電機在轉動時帶動齒輪，齒輪再帶動連桿，連桿一端固定不動，從而使扇頭在一定的范圍內搖頭。同時將扇頭直接固定在支撐桿的上端，這樣雖然能調節風扇的俯仰角度，但是也只能在一定的范圍內進行調節，用戶在使用時較為不便。

技術實現思路

1、本實用新型的主要目的是提出一種落地扇，旨在方便用戶使用。

2、為實現上述目的，本實用新型提出的落地扇，包括：

3、支撐座，設有電控裝置；

4、轉動架，包括第一殼體和第二殼體，所述第一殼體呈環狀，所述第二殼體呈柱狀，所述第二殼體固定在所述第一殼體的下側，所述第二殼體可轉動的安裝在所述支撐座的上端；以及

5、風扇裝置，包括電機外殼、風扇電機以及風扇葉片，所述電機外殼可轉動的安裝在所述第一殼體的環孔處，所述電機外殼的轉動軸線垂直于所述第二殼體的轉動軸線，所述電機安裝在所述電機外殼，并連接所述電控裝置，所述風扇葉片安裝在所述風扇電機的轉軸。

6、可選地，所述落地扇包括第一驅動電機，所述第一驅動電機設于所述第二殼體內，并連接所述電控裝置，所述第一驅動電機的轉軸朝向所述支撐座延伸，并設有第一齒輪，所述支撐座上端固定有第二齒輪，所述第一齒輪與所述第二齒輪嚙合。

7、可選地，所述第一殼體的內側的相對兩側設有兩個軸承，兩個所述軸承的轉動軸線相同，所述電機外殼通過兩個所述軸承轉動安裝在所述轉動架。

8、可選地，所述落地扇包括第二驅動電機，所述第二驅動電機設于所述電機外殼，并于所述電控裝置連接，所述第二驅動電機的軸承延伸至所述第一殼體，并與所述第一殼體傳動連接，所述第二驅動電機用于驅動所述電機外殼相對所述第一殼體旋轉。

9、可選地，所述第一殼體的頂部設有操作面板，所述操作面板連接所述電控裝置。

10、可選地，所述電控裝置具有聲控模塊，所述轉動架設有麥克風，所述麥克風連接所述電控裝置。

11、可選地，所述電控裝置具有無線模塊，所述落地扇還包括遙控器，所述遙控器與所述無線模塊無線連接。

12、可選地，所述支撐座包括支撐桿和底座，所述支撐桿安裝在所述底座，所述第二殼體安裝在所述支撐桿。

13、可選地，所述電機外殼包括第一網罩和外殼，所述外殼呈圓筒狀，并且徑向尺寸小于所述第一殼體的內徑尺寸，所述第一網罩設于所述外殼的后端，所述第一網罩設有安裝殼，所述風扇電機安裝在所述安裝殼，所述外殼的徑向尺寸大于所述風扇葉片的徑向尺寸，所述風扇葉片位于所述外殼內。

14、可選地，所述外殼的前端設有第二網罩，所述風扇葉片位于所述第一網罩和所述第二網罩之間。

15、可選地，所述安裝殼設有散熱通孔，所述散熱通孔朝向所述風扇電機設置。

16、可選地，所述第二殼體設有電源接口，所述轉動架內、所述電機外殼的后側以及所述轉動架和所述電機外殼的連接處均設有走線通道，所述走線通道連通所述安裝殼。

17、本實用新型通過在支撐的上端設置可轉動的轉動架，在轉動架內設置可轉動的風扇裝置，其中，轉動架包括第一殼體和第二殼體，第一殼體呈環狀，第二殼體呈柱狀，第二殼體固定在第一殼體的下側，第二殼體可轉動的安裝在支撐座的上端，風扇裝置包括電機外殼、風扇電機以及風扇葉片，電機外殼可轉動的安裝在第一殼體的環孔處，電機外殼的轉動軸線垂直于第二殼體的轉動軸線，電機安裝在電機外殼，風扇葉片安裝在風扇電機的轉軸。這樣在將轉動座旋轉時，風扇裝置會一同旋轉，使得風扇葉片在水平方向的吹風角度改變，另外，將電機外殼在第一殼體內旋轉時，風扇葉片的俯仰角度發生改變，這樣能夠同時在水平方向和上下方向調節風扇葉片的吹風角度，風扇裝置的吹風放線能夠°調節，風扇裝置的吹風范圍風大，用戶使用起來更加方便。

技術特征：

1.一種落地扇，其特征在于，包括：

2.如權利要求1所述的落地扇，其特征在于，所述落地扇包括第一驅動電機，所述第一驅動電機設于所述第二殼體內，并連接所述電控裝置，所述第一驅動電機的轉軸朝向所述支撐座延伸，并設有第一齒輪，所述支撐座上端固定有第二齒輪，所述第一齒輪與所述第二齒輪嚙合。

3.如權利要求1所述的落地扇，其特征在于，所述第一殼體的內側的相對兩側設有兩個軸承，兩個所述軸承的轉動軸線相同，所述電機外殼通過兩個所述軸承轉動安裝在所述轉動架。

4.如權利要求3所述的落地扇，其特征在于，所述落地扇包括第二驅動電機，所述第二驅動電機設于所述電機外殼，并于所述電控裝置連接，所述第二驅動電機的軸承延伸至所述第一殼體，并與所述第一殼體傳動連接，所述第二驅動電機用于驅動所述電機外殼相對所述第一殼體旋轉。

5.如權利要求1所述的落地扇，其特征在于，所述第一殼體的頂部設有操作面板，所述操作面板連接所述電控裝置；

6.如權利要求1所述的落地扇，其特征在于，所述支撐座包括支撐桿和底座，所述支撐桿安裝在所述底座，所述第二殼體安裝在所述支撐桿。

7.如權利要求1所述的落地扇，其特征在于，所述電機外殼包括第一網罩和外殼，所述外殼呈圓筒狀，并且徑向尺寸小于所述第一殼體的內徑尺寸，所述第一網罩設于所述外殼的后端，所述第一網罩設有安裝殼，所述風扇電機安裝在所述安裝殼，所述外殼的徑向尺寸大于所述風扇葉片的徑向尺寸，所述風扇葉片位于所述外殼內。

8.如權利要求7所述的落地扇，其特征在于，所述外殼的前端設有第二網罩，所述風扇葉片位于所述第一網罩和所述第二網罩之間。

9.如權利要求7所述的落地扇，其特征在于，所述安裝殼設有散熱通孔，所述散熱通孔朝向所述風扇電機設置。

10.如權利要求7所述的落地扇，其特征在于，所述第二殼體設有電源接口，所述轉動架內、所述電機外殼的后側以及所述轉動架和所述電機外殼的連接處均設有走線通道，所述走線通道連通所述安裝殼。

技術總結

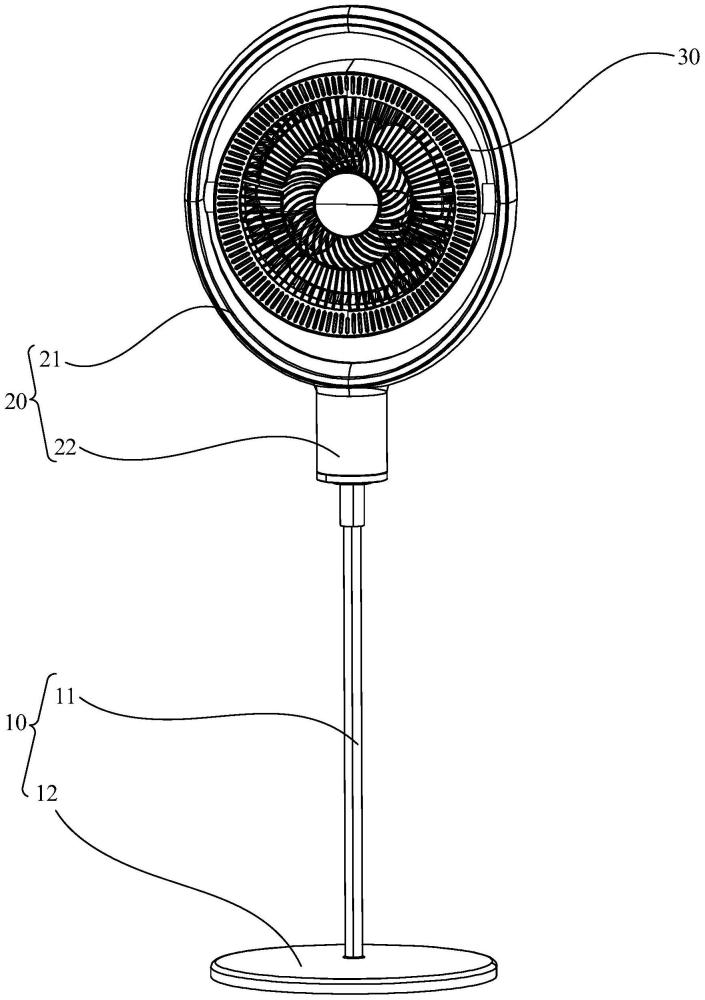

本技術公開一種落地扇，包括支撐座、轉動架以及風扇裝置：支撐座設有電控裝置；轉動架包括第一殼體和第二殼體，第一殼體呈環狀，第二殼體呈柱狀，第二殼體固定在第一殼體的下側，第二殼體可轉動的安裝在支撐座的上端；風扇裝置包括電機外殼、風扇電機以及風扇葉片，電機外殼可轉動的安裝在第一殼體的環孔處，電機外殼的轉動軸線垂直于第二殼體的轉動軸線，電機安裝在電機外殼，并連接電控裝置，風扇葉片安裝在風扇電機的轉軸。本技術技術方案的落地扇能夠方便用戶使用。

技術研發人員：文志芬
受保護的技術使用者：深圳谷運環保科技有限公司
技術研發日：20240430
技術公布日：2025/4/28
