本技術屬于鋁液泵，具體涉及一種用于鋁液泵的多功能復合連接桿。

背景技術：

1、鋁液泵主要用于泵送鋁液等高溫金屬溶液。目前用于連接鋁液泵內部葉輪的連接桿主要為石墨連接桿，而石墨連接桿作為鋁液泵配件存在以下諸多問題：石墨本身雖然具有良好的耐高溫和耐腐蝕性，但在高溫鋁液中使用，材料容易和空氣中的氧氣在高溫下氧化失去強度，使用壽命短，且石墨材料價格昂貴，使用成本高。

2、為了解決上述問題，公告號為cn206891166u的中國專利公開了一種攪拌鋁水石墨盤連接桿，包括石墨盤，所述石墨盤的兩側內壁之間固定連接有連接塊，所述連接塊內設有凹槽，且凹槽內設有連接桿，所述連接桿的內部中心處固定有主桿，所述主桿的外部套接有固定套，所述固定套的外壁一側均勻環繞設有若干個安裝槽，且每個安裝槽內均設有支桿，所述連接桿的外部套接有卡套，所述卡套的外壁一側環繞設有環形卡塊，所述環形卡塊的底部沿著邊緣環繞設有鎖緊塊，所述石墨盤的兩側對稱等距離固定有若干個固定桿，每個所述固定桿遠離石墨盤的一端分別設有攪拌輪。該方案提供了一種結構簡單、易操作且使用壽命長的連接桿，通過連接桿的設計和結構優化，提高了其牢固性和使用壽命，有助于減少在使用過程中出現的問題。

3、公告號為cn204286080u的中國專利公開了一種攪拌鋁水石墨盤連接桿，包括：鐵軸、石墨桿、底座；所述石墨桿為一體式結構；所述鐵軸與所述石墨桿連接，所述石墨桿設置在所述底座上；所述石墨桿長度為0.35m；該方案采用整體一段較短的石墨桿代替了原有兩段相連較長的石墨桿，使得石墨桿在長時間工作后，也不會發生斷裂的情況；采用兩段連接代替原有三段連接，減少誤差，使得攪拌鋁水石墨盤連接桿不易偏心。

4、此外，對于石墨設備的損壞問題，現有的解決方案是改進石墨材料的制備工藝、優化設備結構設計等。上述方案可以間接地為解決石墨連接桿在鋁液泵配件中使用時出現的問題。

5、雖然上述文獻公開了部分解決方案，使用中還需根據具體情況進行選擇和調整，需要定期檢查和維護以確保石墨連接桿正常使用，且石墨連接桿制造使用成本高，高溫下影響使用壽命的問題依舊存在。

技術實現思路

1、本實用新型的目的是提供一種用于鋁液泵的多功能復合連接桿，以解決現有技術中存在的石墨連接桿引用在鋁液泵中使用壽命短、制造使用成本高的技術缺陷。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種用于鋁液泵的多功能復合連接桿，包括用于連接鋁液泵內部葉輪的復合連接桿結構，復合連接桿結構包括核心軸以及保護層。

4、其中，核心軸為金屬材料桿，核心軸的下端與葉輪的上端固定連接。

5、保護層包括防膨脹絕熱層以及高強度復合陶瓷耐材層，防膨脹絕熱層包覆在核心軸的外部，高強度復合陶瓷耐材層澆注在防膨脹絕熱層的外部，防膨脹絕熱層以及高強度復合陶瓷耐材層與葉輪之間均無縫隙。

6、作為本實用新型的優選方案，防膨脹絕熱層為納米纖維氈絕熱層。

7、作為本實用新型的優選方案，高強度復合陶瓷耐材層由不銹鋼纖維、不銹鋼網和陶瓷粉料預制而成，不銹鋼纖維結合不銹鋼網混合在陶瓷粉料中，提高復合陶瓷的熱震性和使用壽命。

8、作為本實用新型的優選方案，核心軸遠離葉輪的上端設有冷卻組件。

9、作為本實用新型的進一步方案，核心軸的內部中空結構，且核心軸與葉輪連接的下端開設有與其內部相通的多個小口徑排氣孔，多個小口徑排氣孔位于同一平面上且延伸至葉輪外側面。

10、冷卻組件包括連接座以及氣旋轉接頭，連接座固定安裝在核心軸遠離葉輪的上端，氣旋轉接頭的下端固定安裝在連接座遠離核心軸的上端，且氣旋轉接頭的上端連接冷卻氮氣供應管，氣旋轉接頭通過連接座內部的空腔與核心軸的內部相連通。

11、作為本實用新型的優選方案，連接座上固定套裝有皮帶輪。

12、相比于現有技術，本實用新型提供的一種用于鋁液泵的多功能復合連接桿具有以下有益效果：

13、1.本實用新型中核心軸采用金屬材料桿，相比較于現有石墨材料，相同的直徑條件下強度增加數倍，且核心軸可重復使用，制造使用成本低，在高溫環境下仍能保持較高的強度和使用壽命。

14、2.中間的防膨脹絕熱層采用絕熱納米纖維氈材料，利用材料的彈性消除鋼材料在高溫下產生的膨脹對于高強度復合陶瓷耐材層的壓力，并利用材料的絕熱性阻止熱量從高強度復合陶瓷耐材層向核心軸傳遞，具有隔熱功能。

15、3.高強度復合陶瓷耐材層由不銹鋼網結合不銹鋼纖維和陶瓷粉料預制而成，利用陶瓷材料在鋁液中的耐高溫性和抗侵蝕氧化，使用壽命長。

16、4.冷卻組件安裝在核心軸一端的氣旋轉接頭導入氮氣，并通過核心軸內腔輸送至排氣孔排出，排出核心軸中的熱量，而排出的氮氣還可以在鋁液表面形成氮氣保護層，阻止表面鋁液的氧化。

技術特征：

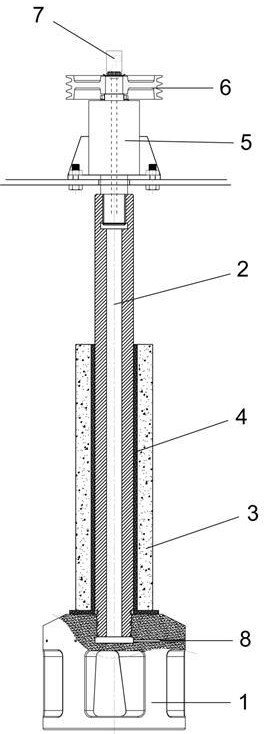

1.一種用于鋁液泵的多功能復合連接桿，其特征在于：包括用于連接鋁液泵內部葉輪（1）的復合連接桿結構，所述復合連接桿結構包括核心軸（2）以及保護層；

2.根據權利要求1所述的一種用于鋁液泵的多功能復合連接桿，其特征在于：所述防膨脹絕熱層（4）為納米纖維氈絕熱層。

3.根據權利要求1所述的一種用于鋁液泵的多功能復合連接桿，其特征在于：所述核心軸（2）遠離所述葉輪（1）的一端設有冷卻組件。

4.根據權利要求3所述的一種用于鋁液泵的多功能復合連接桿，其特征在于：所述核心軸（2）的內部中空結構，且所述核心軸（2）與所述葉輪（1）連接的下端開設有與核心軸內部相通的多個小口徑排氣孔，所述多個小口徑排氣孔位于同一平面上且延伸至葉輪（1）外側面；

5.根據權利要求4所述的一種用于鋁液泵的多功能復合連接桿，其特征在于：所述連接座（5）上端套裝有皮帶輪（6）。

技術總結
本技術公開的一種用于鋁液泵的多功能復合連接桿，包括用于連接鋁液泵內部葉輪的復合連接桿結構，復合連接桿結構包括核心軸以及保護層，其中核心軸為金屬材料桿，核心軸的下端與葉輪的上端固定連接；保護層包括防膨脹絕熱層以及高強度復合陶瓷耐材層，防膨脹絕熱層包覆在核心軸的外部，高強度復合陶瓷耐材層澆注在防膨脹絕熱層的外部，防膨脹絕熱層以及高強度復合陶瓷耐材層與葉輪之間均無縫隙，防膨脹絕熱層為納米纖維氈絕熱層，高強度復合陶瓷耐材層由不銹鋼網和陶瓷材料層預制而成。本技術制造使用成本低，在高溫環境下仍能保持較高的強度，使用壽命長，還能提供除氣功能。

技術研發人員：余猛鋼,姜曉云
受保護的技術使用者：衢州市榮勝環保科技有限公司
技術研發日：20240619
技術公布日：2025/4/28
