本技術涉及隔音降噪，具體為一種空壓機隔音防護結構。

背景技術：

1、專業術語空氣壓縮機是氣源裝置中的主體，它是將原動機的機械能轉換成氣體壓力能的裝置，是壓縮空氣的氣壓發生裝置，空壓機在生產使用的過程中，具有噪音聲級高，低頻突出，傳播距離遠，污染范圍大，進而會使人產生頭暈、惡心、心律過速、高血壓等癥狀。

2、公開號cn109441764a公開了一種空壓機隔音防護裝置，通過設置吸音層起到吸收部分噪聲，再次設置隔音層起到大大降低噪聲的傳播擴散，最外層設置外保護層起到保護隔音層內進入灰塵從而影響到降低噪聲的目的，通過設置耐高溫玻璃采用內層玻璃、真空層和外層玻璃，真空層由于其內沒有傳播介質因而起到防止噪聲的傳遞，進而降低噪聲的傳播，但是該專利在實際使用過程中還存在以下問題：

3、通過設置吸音層起到吸收部分噪聲，再次設置隔音層起到大大降低噪聲的傳播擴散，最外層設置外保護層起到保護隔音層內進入灰塵從而影響到降低噪聲的目的，通過設置耐高溫玻璃采用內層玻璃、真空層和外層玻璃，真空層由于其內沒有傳播介質因而起到防止噪聲的傳遞，進而降低噪聲的傳播，但是在對防護罩進行安裝拆卸時，通過螺栓進行安裝拆卸，這就使得在對防護罩進行安裝拆卸時，使得工作人員安裝不便，從而會導致降低對防護罩的安裝效率。

4、提出了一種空壓機隔音防護結構，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種空壓機隔音防護結構，以解決上述背景技術提出的目前通過設置吸音層起到吸收部分噪聲，再次設置隔音層起到大大降低噪聲的傳播擴散，最外層設置外保護層起到保護隔音層內進入灰塵從而影響到降低噪聲的目的，通過設置耐高溫玻璃采用內層玻璃、真空層和外層玻璃，真空層由于其內沒有傳播介質因而起到防止噪聲的傳遞，進而降低噪聲的傳播，但是在對防護罩進行安裝拆卸時，通過螺栓進行安裝拆卸，這就使得在對防護罩進行安裝拆卸時，使得工作人員安裝不便，從而會導致降低對防護罩的安裝效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種空壓機隔音防護結構，包括本體和把手，所述本體的表面一側與把手固定連接；

3、所述本體的底部表面四周與滑輪固定連接，所述本體的頂部表面安裝有防護罩；

4、還包括：

5、所述本體的頂部表面兩側對稱設置有安裝組件；

6、其中，安裝組件包括與本體固定連接的連接套，所述連接套的內部滑動連接有卡桿；

7、其中，卡桿的一側表面套設有第一彈簧，所述第一彈簧的一側表面固定連接有滑板，所述第一彈簧的另一側表面與連接套固定連接。

8、優選的，所述卡桿與滑板貫穿連接，所述滑板與連接套滑動連接，所述連接套的一側表面固定連接有延伸板，所述延伸板遠離連接套的一側表面貫穿連接有限位桿，所述限位桿靠近底部的一側表面套設有第二彈簧。

9、優選的，所述第二彈簧的底部表面固定連接有貼合板，所述第二彈簧的頂部表面與延伸板固定連接，所述貼合板的底部表面與卡桿貼合連接，所述貼合板與限位桿貫穿連接。

10、優選的，所述卡桿的頂部表面開設有限位槽，所述限位槽與限位桿卡合連接。

11、優選的，所述防護罩的底部表面粘合連接有降噪層，所述降噪層的底部表面粘合連接有吸音層，所述吸音層的底部表面粘合連接有隔音層。

12、優選的，所述防護罩靠近底部的兩側對稱開設有卡槽，所述卡槽與卡桿卡合連接。

13、優選的，所述降噪層和吸音層是由玻璃絲制成，所述隔音層是由隔音棉制成。

14、與現有技術相比，本實用新型的有益效果是：該一種空壓機隔音防護結構，通過設置安裝組件，使得可以更好的對防護罩進行快速安裝拆卸的作用，從而使得可以提高對防護罩安裝拆卸效率，同時通過設置防護罩、降噪層、吸音層和隔音層，使得可以對本體工作時，產生的噪音進行一個降噪隔音的作用，從而減少噪音污染，其具體內容如下：

15、1.通過設置安裝組件，在需要對防護罩進行安裝時，通過拽動限位桿，使得限位桿與限位槽分離后，通過拽動卡桿，使得卡桿與卡槽分離后，在卡桿被拽動至一定位置后，通過松動限位桿，使得限位桿在第二彈簧的作用下下降，從而使得限位桿與限位槽重新卡合在一起，從而可以對卡桿進行限位，同時在卡桿移動完畢后，通過將防護罩套設在本體的頂部，使得防護罩上的卡槽與卡桿對齊呈一個水平線后，通過再拽動限位桿，使得限位桿再次與限位槽分離，從而使得卡桿在第一彈簧的作用下移動，從而恢復原位，從而使得卡桿與卡槽卡合在一起，從而完成對防護罩的安裝，同時在防護罩安裝完畢后，通過再次松動限位桿，使得限位桿再次在第二彈簧的作用下恢復原位，從而使得限位桿與卡桿上的限位槽再次卡合在一起，從而完成對卡桿的限位的作用，從而使得可以提高對防護罩的安裝效率；

16、2.通過設置防護罩、降噪層、吸音層和隔音層，同時降噪層和吸音層是由玻璃絲制成，隔音層是由隔音棉制成，使得可以對本體工作時所產生的噪音進行一個降噪隔音的作用，從而使得可以減少噪音的污染。

技術特征：

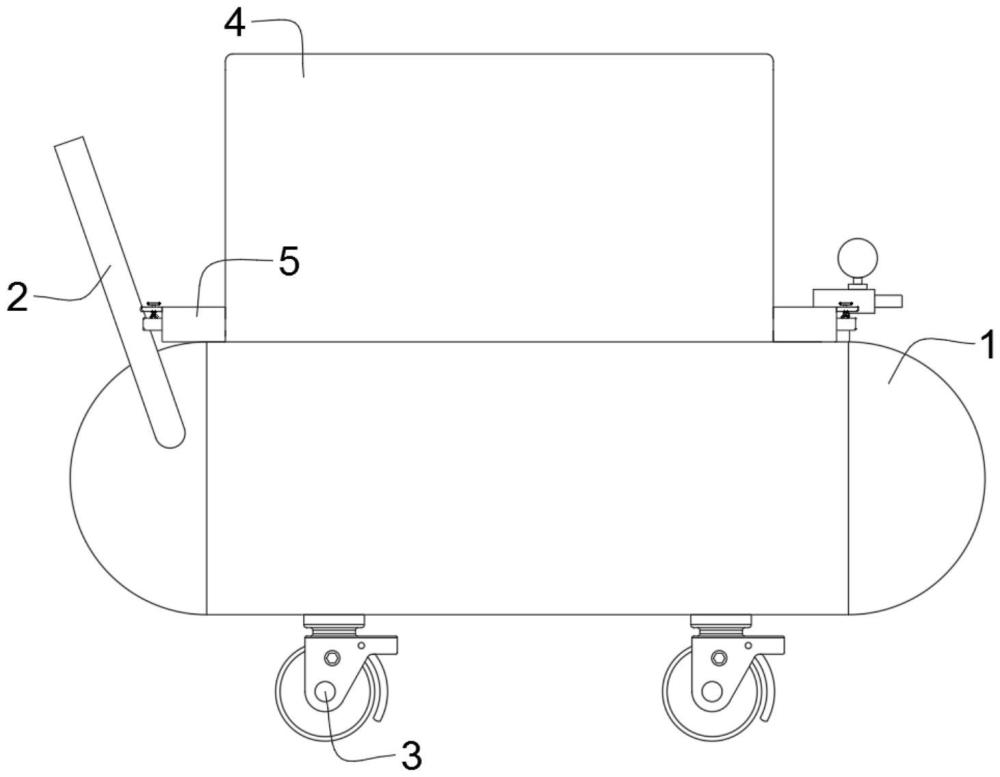

1.一種空壓機隔音防護結構，包括本體(1)和把手(2)，所述本體(1)的表面一側與把手(2)固定連接；

2.根據權利要求1所述的一種空壓機隔音防護結構，其特征在于：所述卡桿(502)與滑板(504)貫穿連接，所述滑板(504)與連接套(501)滑動連接，所述連接套(501)的一側表面固定連接有延伸板(505)，所述延伸板(505)遠離連接套(501)的一側表面貫穿連接有限位桿(506)，所述限位桿(506)靠近底部的一側表面套設有第二彈簧(507)。

3.根據權利要求2所述的一種空壓機隔音防護結構，其特征在于：所述第二彈簧(507)的底部表面固定連接有貼合板(508)，所述第二彈簧(507)的頂部表面與延伸板(505)固定連接，所述貼合板(508)的底部表面與卡桿(502)貼合連接，所述貼合板(508)與限位桿(506)貫穿連接。

4.根據權利要求1所述的一種空壓機隔音防護結構，其特征在于：所述卡桿(502)的頂部表面開設有限位槽(509)，所述限位槽(509)與限位桿(506)卡合連接。

5.根據權利要求1所述的一種空壓機隔音防護結構，其特征在于：所述防護罩(4)的底部表面粘合連接有降噪層(6)，所述降噪層(6)的底部表面粘合連接有吸音層(7)，所述吸音層(7)的底部表面粘合連接有隔音層(8)。

6.根據權利要求1所述的一種空壓機隔音防護結構，其特征在于：所述防護罩(4)靠近底部的兩側對稱開設有卡槽(9)，所述卡槽(9)與卡桿(502)卡合連接。

7.根據權利要求5所述的一種空壓機隔音防護結構，其特征在于：所述降噪層(6)和吸音層(7)是由玻璃絲制成，所述隔音層(8)是由隔音棉制成。

技術總結
本技術公開了一種空壓機隔音防護結構，包括本體和把手，所述本體的表面一側與把手固定連接；所述本體的底部表面四周與滑輪固定連接，所述本體的頂部表面安裝有防護罩；還包括：所述本體的頂部表面兩側對稱設置有安裝組件；其中，安裝組件包括與本體固定連接的連接套，所述連接套的內部滑動連接有卡桿；其中，卡桿的一側表面套設有第一彈簧，所述第一彈簧的一側表面固定連接有滑板，通過設置安裝組件，使得可以更好的對防護罩進行快速安裝拆卸的作用，從而使得可以提高對防護罩安裝拆卸效率，同時通過設置防護罩、降噪層、吸音層和隔音層，使得可以對本體工作時，產生的噪音進行一個降噪隔音的作用，從而減少噪音污染。

技術研發人員：洪會,楊象新
受保護的技術使用者：意朗實業（上海）有限公司
技術研發日：20240705
技術公布日：2025/4/28
