本申請涉及陶瓷泵的，尤其是涉及一種陶瓷殼體及陶瓷泵。

背景技術：

1、陶瓷泵是一種以陶瓷材料為主體的泵，具有很好的耐腐蝕性、耐磨損性和高溫、高壓能力。其結構主要包括泵體、葉輪、軸承、機械密封等組成部分。

2、目前陶瓷泵如專利公開號cn117212179a的中國專利公開了一種渣漿泵的球鐵結合碳化硅陶瓷的泵體，屬于流體設備技術領域。該泵體包括碳化硅陶瓷泵體坯體、前泵殼、后泵殼、碳化硅耐磨塊和螺栓、螺母。其中，碳化硅陶瓷泵體坯體放置于前泵殼和后泵殼內部，碳化硅耐磨塊位于碳化硅陶瓷泵體坯體的凹槽內，與碳化硅陶瓷泵體坯體燒結為一體；前泵殼和后泵殼通過螺栓、螺母緊固連接；前泵殼和后泵殼分別與碳化硅陶瓷坯體之間裝配間隙，裝配間隙中填充有樹脂，將前/后泵殼與陶瓷泵體坯體完全結合成一個整體。

3、針對上述中的相關技術，發明人發現上述的碳化硅陶瓷泵體坯體為一體式燒結制成，因此在使用過程中如果一處發生磨損，則需要更換整個泵體，進而導致維修成本改高的情況出現。

技術實現思路

1、為了解決上述技術問題，本申請提供一種陶瓷殼體，其具有可以通過單獨更換，以保證陶瓷泵體的耐腐蝕性和其余功能的完整性，進而降低維修成本的優點。

2、為達到上述目的，本實用新型的技術方案如下：

3、一種陶瓷殼體，包括中套殼組件和蓋設在中套殼兩端的前蓋板組件和后蓋板組件，以及用于將前蓋板組件和后蓋板組件固定在中套殼組件上的固定件；

4、后蓋板組件包括金屬后蓋板和固定在金屬后蓋板上的陶瓷后護板，所述陶瓷后護板的外側壁上設置有沿遠離前蓋板組件方向直徑逐漸增大的導向面，所述中套殼組件上設置有與導向面配合的密封面。

5、實現上述技術方案，使得陶瓷泵體整體由三部分組成，其中前蓋板組件、后蓋板組件和中套殼組件的任一一個出現磨損時，可以通過單獨更換，以保證陶瓷泵體的耐腐蝕性和其余功能的完整性，且金屬后蓋板通過固定件固定鎖緊在凸耳上，從而使得陶瓷后護板被逐漸壓緊在陶瓷內膽上，且導向面和密封面被逐漸壓合貼近，進而保證兩者之間的密封性，從而保證密封性的同時提高耐用性。

6、作為本申請的一種優選方案，所述中套殼組件包括金屬外殼和燒結固定在金屬外殼上的陶瓷內膽。

7、實現上述技術方案，即陶瓷內膽固定在金屬外殼上，以保證其與金屬外殼連接的精密性，防止因為固定不牢靠陶瓷內膽與金屬外殼之間發生脫離，進而導致內膽與前蓋板組件和后蓋板組件之間產生間隙，導致泄漏情況的出現。金屬外殼的外周側上設置有用于供固定件安裝的若干凸耳。

8、作為本申請的一種優選方案，所述前蓋板組件包括金屬前蓋板和燒結固定在金屬前蓋板上的陶瓷前護板，所述陶瓷前護板與陶瓷內膽之間設置有密封件。

9、實現上述技術方案，即金屬前蓋板通過螺釘螺母鎖緊在凸耳上，從而完成金屬前蓋板鎖緊固定在中套殼組件上。

10、本申請還提供一種陶瓷泵，包括上述的陶瓷殼體，設置在陶瓷殼體內的葉輪，以及與葉輪連接的驅動軸，所述驅動軸和殼體之間設置有機械密封。

11、實現上述技術方案，進而可以通過聯軸器與外部驅動件（電機或者發動機）連接，從而使得外部驅動件能夠帶動驅動軸轉動，進而帶動葉輪轉動，以達到抽取液體的效果。

12、作為本申請的一種優選方案，所述機械密封包括套設在驅動軸上的軸套以及套設在軸套上的傳動套，傳動套上設置有動環座，所述動環座上設置有動密封環，所述傳動套上套設有密封殼體，密封殼體上設置有靜環座，靜環座上設置有與動密封環貼合的靜密封環，所述密封殼體與傳動套之間設置有迷宮密封圈。

13、實現上述技術方案，即驅動軸帶動傳動套和設置在傳動套上的動密封環貼合在靜密封環相對轉動摩擦，從而形成動密封，以保證驅動軸與陶瓷殼體之間的密封效果，從而防止泄露情況的出現；且傳動套與陶瓷后護板之間間隙設置，以防止液體介質的雜物磨損陶瓷后護板，從而保證使用壽命。

14、作為本申請的一種優選方案，所述葉輪端部設置有連接柱，所述連接柱上設置有供驅動軸插設的連接槽，所述靜環座上設置有套設在連接柱上的環套。

15、實現上述技術方案，進而防止介質中的雜質進入傳動套與驅動軸之間，導致兩者之間磨損出現泄漏情況的出現。

16、綜上所述，本申請包括以下至少一種有益技術效果：

17、1.使得陶瓷泵體整體由三部分組成，其中前蓋板組件、后蓋板組件和中套殼組件的任一一個出現磨損時，可以通過單獨更換，以保證陶瓷泵體的耐腐蝕性和其余功能的完整性，且金屬后蓋板通過固定件固定鎖緊在凸耳上，從而使得陶瓷后護板被逐漸壓緊在陶瓷內膽上，且導向面和密封面被逐漸壓合貼近，進而保證兩者之間的密封性，從而保證密封性的同時提高耐用性；

18、2.驅動軸帶動傳動套和設置在傳動套上的動密封環貼合在靜密封環相對轉動摩擦，從而形成動密封，以保證驅動軸與陶瓷殼體之間的密封效果，從而防止泄露情況的出現；且傳動套與陶瓷后護板之間間隙設置，以防止液體介質的雜物磨損陶瓷后護板，從而保證使用壽命。

技術特征：

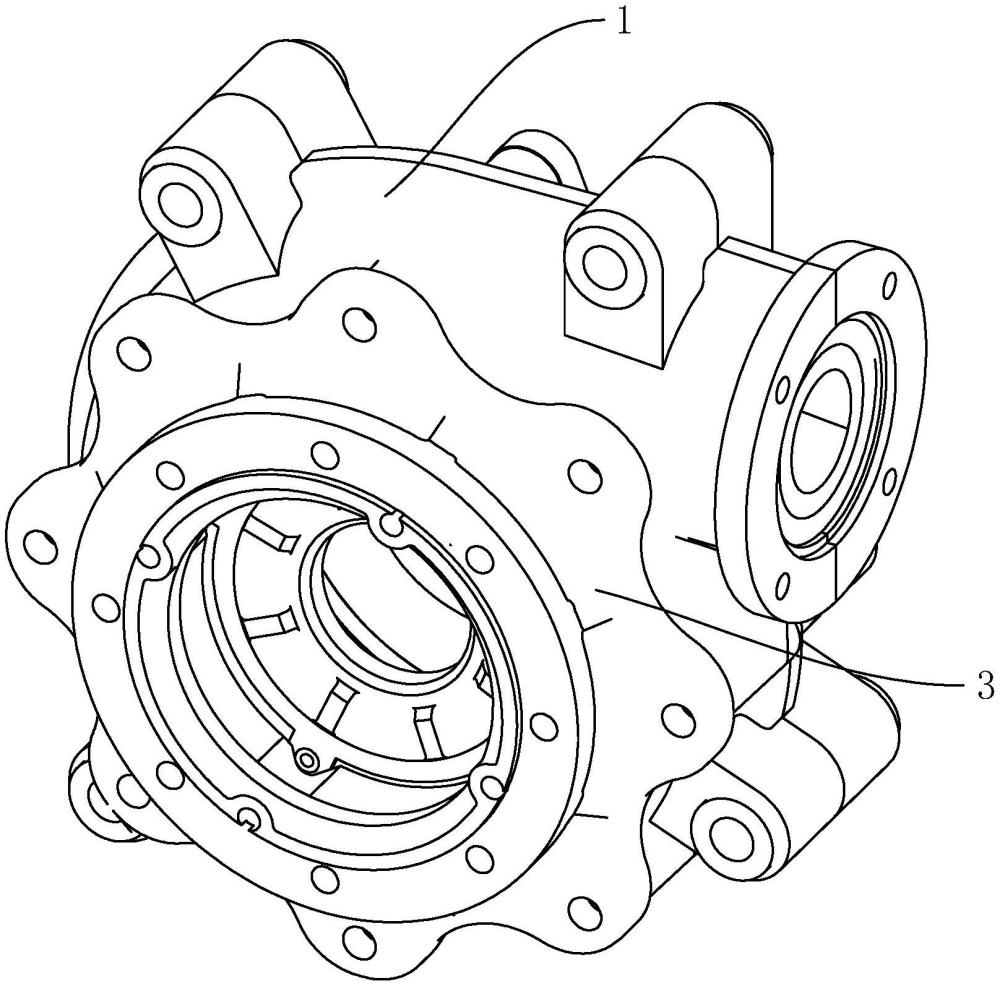

1.一種陶瓷殼體，其特征在于：包括中套殼組件(1)和蓋設在中套殼兩端的前蓋板組件(2)和后蓋板組件(3)，以及用于將前蓋板組件(2)和后蓋板組件(3)固定在中套殼組件(1)上的固定件；

2.根據權利要求1所述的一種陶瓷殼體，其特征在于：所述中套殼組件(1)包括金屬外殼(11)和燒結固定在金屬外殼(11)上的陶瓷內膽(12)。

3.根據權利要求1所述的一種陶瓷殼體，其特征在于：所述前蓋板組件(2)包括金屬前蓋板(21)和燒結固定在金屬前蓋板(21)上的陶瓷前護板(22)，所述陶瓷前護板(22)與陶瓷內膽(12)之間設置有密封件。

4.一種陶瓷泵，其特征在于：包括權利要求1-3任一項所述的陶瓷殼體，設置在陶瓷殼體內的葉輪(4)，以及與葉輪(4)連接的驅動軸(5)，所述驅動軸(5)和殼體之間設置有機械密封(6)。

5.根據權利要求4所述的一種陶瓷泵，其特征在于：所述機械密封(6)包括套設在驅動軸(5)上的軸套(61)以及套設在軸套(61)上的傳動套(62)，傳動套(62)上設置有動環座(63)，所述動環座(63)上設置有動密封環(64)，所述傳動套(62)上套設有密封殼體(65)，密封殼體(65)上設置有靜環座(66)，靜環座(66)上設置有與動密封環(64)貼合的靜密封環(67)，所述密封殼體(65)與傳動套(62)之間設置有迷宮密封圈。

6.根據權利要求5所述的一種陶瓷泵，其特征在于：所述葉輪(4)端部設置有連接柱(41)，所述連接柱(41)上設置有供驅動軸(5)插設的連接槽，所述靜環座(66)上設置有套設在連接柱(41)上的環套(68)。

技術總結
本申請涉及陶瓷泵的技術領域，尤其是涉及一種陶瓷殼體及陶瓷泵，其包括中套殼組件和蓋設在中套殼兩端的前蓋板組件和后蓋板組件，以及用于將前蓋板組件和后蓋板組件固定在中套殼組件上的固定件；后蓋板組件包括金屬后蓋板和固定在金屬后蓋板上的陶瓷后護板，所述陶瓷后護板的外側壁上設置有沿遠離前蓋板組件方向直徑逐漸增大的導向面，所述中套殼組件上設置有與導向面配合的密封面。本申請可以通過單獨更換，以保證陶瓷泵體的耐腐蝕性和其余功能的完整性，進而降低維修成本的效果。

技術研發人員：梁士城
受保護的技術使用者：蘇州奧耐特碳化硅陶瓷科技有限公司
技術研發日：20240711
技術公布日：2025/4/28
