本發明涉及一種能使制冷劑的排出容量可變的可変容量壓縮機。

背景技術：

1、在可變容量壓縮機中，如日本特開2017-31834號公報(專利文獻1)所記載的那樣，在使排出室與曲柄室(控制壓力室)連通的連通路徑的中途配置有對制冷劑的排出容量進行控制的容量控制閥。容量控制閥通過使從排出室向曲柄室供給的制冷劑的流量增減以使曲柄室的內部壓力變化，從而使對制冷劑進行壓縮的壓縮機構的狀態變化，以對制冷劑的排出容量進行控制。

2、現有技術文獻

3、專利文獻

4、專利文獻1：日本特開2017-31834號公報

技術實現思路

1、發明所要解決的技術問題

2、然而，在專利文獻1中，由于將排出室與曲柄室連通的連通路徑的截面積等并未被最優化，因此，特別是在排出室內的制冷劑的流速相對較慢的情況下，制冷劑被連通路徑的開口節流而使流速上升，混入到制冷劑和與制冷劑混合的潤滑油的異物容易流入到連通路徑。

3、因此，本發明的目的在于提供一種可變容量壓縮機，能減輕異物向對制冷劑的排出容量進行控制的容量控制閥的流入。

4、解決技術問題所采用的技術方案

5、可變容量壓縮機具有：吸入室，所述吸入室供制冷劑導入；壓縮機構，所述壓縮機構吸入吸入室的制冷劑并將其壓縮；排出室，所述排出室供被壓縮機構壓縮后的制冷劑排出；控制壓力室，所述控制壓力室根據內部壓力而使壓縮機構的狀態變化；以及容量控制閥，所述容量控制閥配置于使排出室與控制壓力室連通的連通路徑。容量控制閥具有多個導入端口，通過使從排出室向控制壓力室供給的制冷劑的流量增減，從而使控制壓力室的內部壓力變化，以對制冷劑的排出容量進行控制。此外，向排出室開口的連通路徑的截面積比容量控制閥的多個導入端口的總截面積大。

6、發明效果

7、根據本發明，在可變容量壓縮機中，能減輕異物向對制冷劑的排出容量進行控制的容量控制閥的流入。

技術特征：

1.一種可變容量壓縮機，其特征在于，具有：

2.如權利要求1所述的可變容量壓縮機，其特征在于，

3.如權利要求1所述的可變容量壓縮機，其特征在于，

技術總結

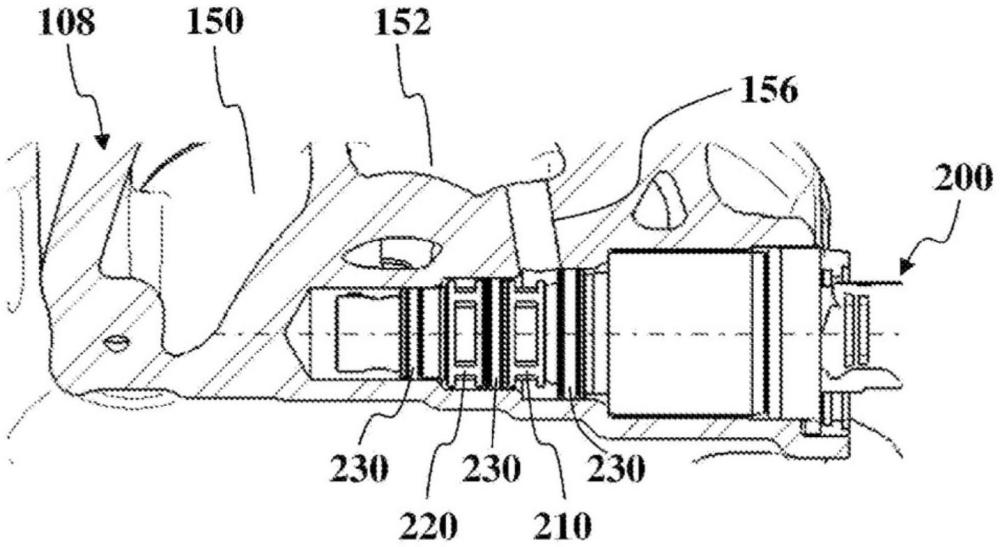

一種可變容量壓縮機，減輕異物向對制冷劑的排出容量進行控制的容量控制閥的流入。作為可變容量壓縮機的一例列舉的斜板式壓縮機(100)具有：吸入室(150)；吸入其中的制冷劑并將其壓縮的壓縮機構；供被其壓縮后的制冷劑排出的排出室(152)；根據內部壓力使壓縮機構的狀態變化的曲柄室(110)；以及配置于使排出室(152)與曲柄室(110)連通的壓力供給通路(156)的容量控制閥(200)。容量控制閥(200)具有多個導入端口，通過使從排出室(152)向控制壓力室(110)供給的制冷劑的流量增減，從而使控制壓力室(110)的內部壓力變化，以對制冷劑的排出容量進行控制。此外，向排出室(152)開口的壓力供給通路(156)的截面積比容量控制閥(200)的多個導入端口的總截面積大。

技術研發人員：士反正俊,佐藤順也,松嵜淑惠
受保護的技術使用者：三電株式會社
技術研發日：
技術公布日：2025/4/28
