本技術涉及工程機械，具體是一種新型油路卸荷裝置。

背景技術：

1、在工程機械液壓系統中，為了讓泵源在中位待機狀態下減小系統功率損耗，往往需要系統處于低壓卸荷狀態。或者在主系統壓力出現異常時，往往也需增加應急卸荷油路，以此保護系統零部件安全。

2、目前現有的卸荷閥及卸荷油路普遍存在以下缺點：1、采用電磁閥作為先導級實現開關卸荷，這種結構安裝空間大，整閥成本高，且電磁閥本身受環境等影響可靠性較差。2、通用性不強，無法滿足開關量和比例量的兼容，同時針對非卸荷狀態無法實現引油功能，工況適應性較差。

技術實現思路

1、本實用新型所要解決的技術問題在于克服上述現有技術之不足，提供一種結構簡單、效果良好的新型油路卸荷裝置。

2、本實用新型是以如下技術方案實現的：一種新型油路卸荷裝置，包括閥體安裝座，所述閥體安裝座的油口p和回油口t之間設有錐閥，所述錐閥的上端設有彈簧ⅰ，所述錐閥下端在彈簧ⅰ的作用下頂在油口p上；所述閥體安裝座的上端連接有先導閥塊，所述先導閥塊的先導進油口a和導級出油口b之間設有先導閥芯，所述先導閥芯在彈簧ⅱ的作用下阻斷先導進油口a和導級出油口b連通，所述閥體安裝座上設有用于控制先導閥芯運動的控制口k；所述錐閥為中空結構，油液經過錐閥的中空結構進入先導進油口a，所述導級出油口b與回油口t連通。

3、其進一步是：所述錐閥的入口端設有錐閥阻尼孔。

4、所述彈簧ⅰ設有配合使用的彈簧座ⅰ。

5、所述先導閥塊通過螺釘與閥體安裝座連接在一起。

6、所述先導閥芯上設有便于先導進油口a和導級出油口b連通的環形凹槽。

7、所述先導閥塊上安裝先導閥芯的位置設有堵頭，所述控制先導閥芯上設有彈簧座ⅱ，所述彈簧ⅱ設置在堵頭和彈簧座ⅱ之間。

8、所述堵頭與先導閥塊接觸的一側設有o型圈ⅱ。

9、所述堵頭通過螺紋與先導閥塊連接在一起。

10、所述先導閥塊在先導進油口a和導級出油口b與閥體安裝座的連接處分別設有o型圈ⅰ和o型圈ⅲ。

11、本實用新型具有以下優點：本實用新型的新型油路卸荷裝置，直接采用液控先導方式，通過合理設計導級和主級油路結構，有效減少了零件數量，結構簡單，經濟性好，同時回路可根據工況需要，實現卸荷或引油功能。

技術特征：

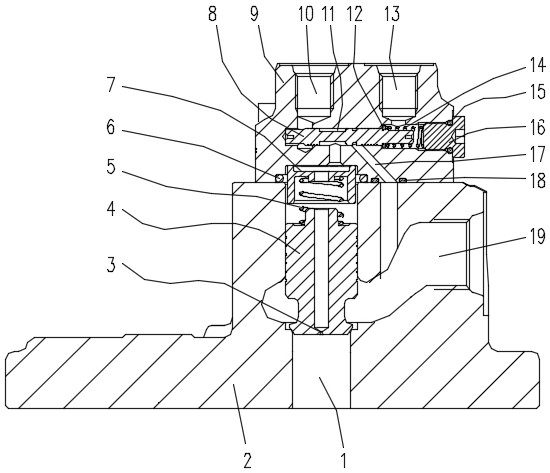

1.一種新型油路卸荷裝置，其特征在于：包括閥體安裝座（2），所述閥體安裝座（2）的油口p（1）和回油口t（19）之間設有錐閥（4），所述錐閥（4）的上端設有彈簧ⅰ（5），所述錐閥（4）下端在彈簧ⅰ（5）的作用下頂在油口p（1）上；所述閥體安裝座（2）的上端連接有先導閥塊（9），所述先導閥塊（9）的先導進油口a（11）和導級出油口b（17）之間設有先導閥芯（8），所述先導閥芯（8）在彈簧ⅱ（14）的作用下阻斷先導進油口a（11）和導級出油口b（17）連通，所述閥體安裝座（2）上設有用于控制先導閥芯（8）運動的控制口k（10）；所述錐閥（4）為中空結構，油液經過錐閥（4）的中空結構進入先導進油口a（11），所述導級出油口b（17）與回油口t（19）連通。

2.如權利要求1所述一種新型油路卸荷裝置，其特征在于：所述錐閥（4）的入口端設有錐閥阻尼孔（3）。

3.如權利要求1所述一種新型油路卸荷裝置，其特征在于：所述彈簧ⅰ（5）設有配合使用的彈簧座ⅰ（7）。

4.如權利要求1所述一種新型油路卸荷裝置，其特征在于：所述先導閥塊（9）通過螺釘與閥體安裝座（2）連接在一起。

5.如權利要求1所述一種新型油路卸荷裝置，其特征在于：所述先導閥芯（8）上設有便于先導進油口a（11）和導級出油口b（17）連通的環形凹槽。

6.如權利要求1所述一種新型油路卸荷裝置，其特征在于：所述先導閥塊（9）上安裝先導閥芯（8）的位置設有堵頭（16），所述控制先導閥芯（8）上設有彈簧座ⅱ（12），所述彈簧ⅱ設置在堵頭（16）和彈簧座ⅱ（12）之間。

7.如權利要求6所述一種新型油路卸荷裝置，其特征在于：所述堵頭（16）與先導閥塊（9）接觸的一側設有o型圈ⅱ（15）。

8.如權利要求6所述一種新型油路卸荷裝置，其特征在于：所述堵頭（16）通過螺紋與先導閥塊（9）連接在一起。

9.如權利要求1所述一種新型油路卸荷裝置，其特征在于：所述先導閥塊（9）在先導進油口a（11）和導級出油口b（17）與閥體安裝座（2）的連接處分別設有o型圈ⅰ（6）和o型圈ⅲ（18）。

技術總結
一種新型油路卸荷裝置，包括閥體安裝座，閥體安裝座的油口P和回油口T之間設有錐閥，錐閥的上端設有彈簧Ⅰ，錐閥下端在彈簧Ⅰ的作用下頂在油口P上；閥體安裝座的上端連接有先導閥塊，先導閥塊的先導進油口A和導級出油口B之間設有先導閥芯，先導閥芯在彈簧Ⅱ的作用下阻斷先導進油口A和導級出油口B連通，閥體安裝座上設有用于控制先導閥芯運動的控制口K；錐閥為中空結構，油液經過錐閥的中空結構進入先導進油口A，導級出油口B與回油口T連通。本技術的新型油路卸荷裝置，直接采用液控先導方式，通過合理設計導級和主級油路結構，有效減少了零件數量，結構簡單，經濟性好，同時回路可根據工況需要，實現卸荷或引油功能。

技術研發人員：孫堅,戚振紅,戴金銘,劉圣靈
受保護的技術使用者：徐州阿馬凱液壓技術有限公司
技術研發日：20240428
技術公布日：2025/4/28
