本技術涉及掘進機，具體涉及一種具有互鎖功能的掘進機液壓系統和掘進機。

背景技術：

1、現有掘進機系統一般為負載敏感系統，該系統具有效能高、負載流量不受負載大小影響等優點，當托梁器動作時，為了滿足安全需求，需要托梁器動作和星輪、刮板運輸機動作互鎖，而不與整機動作互鎖。目前，現有閉鎖回路將閉鎖功能閥放到執行元件伸縮回路上，利用先導回路控制閉鎖功能閥的通斷和切斷l(xiāng)s(load?sensing，負載敏感)反饋油路來實現閉鎖功能。針對煤巖機型可適配，但是針對硬巖機型，切換ls管路會影響水泵、鏟板等執行元件的動作，且無伸縮油缸回路，托梁器功能無法取油。

技術實現思路

1、根據本技術的實施例旨在至少改善現有技術或相關技術中存在的技術問題之一。

2、有鑒于此，根據本技術的實施例的一個目的在于提供一種具有互鎖功能的掘進機液壓系統。

3、根據本技術的實施例的另一個目的在于提供一種掘進機。

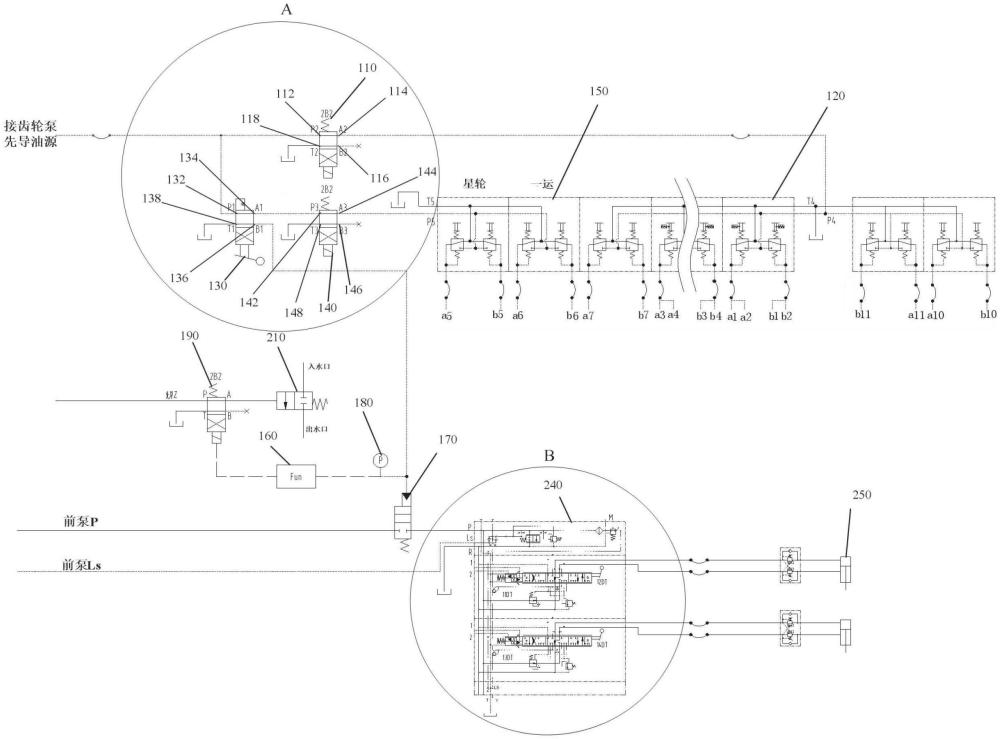

4、為了實現上述目的，根據本技術第一方面的技術方案提供了一種具有互鎖功能的掘進機液壓系統，包括：整機遙控閉鎖閥，整機遙控閉鎖閥用于與先導油源相連；整機液控手柄，整機液控手柄與整機遙控閉鎖閥相連；手動閉鎖閥，手動閉鎖閥與先導油源相連；星輪刮板運輸機遙控閉鎖閥，星輪刮板運輸機遙控閉鎖閥與手動閉鎖閥相連；星輪刮板運輸機液控手柄，星輪刮板運輸機液控手柄與星輪刮板運輸機遙控閉鎖閥相連；電控系統，分別與整機遙控閉鎖閥、星輪刮板運輸機遙控閉鎖閥相連，用于控制整機遙控閉鎖閥、星輪刮板運輸機遙控閉鎖閥換向；托梁器閉鎖閥，與手動閉鎖閥相連；其中，手動閉鎖閥包括第一進油口、第一工作油口、第二工作油口和第一回油口，第一工作油口與星輪刮板運輸機遙控閉鎖閥相連，第二工作油口與托梁器閉鎖閥相連，在手動閉鎖閥處于掘進機工況時，第一進油口與第一工作油口連通，第二工作油口和第一回油口連通，在手動閉鎖閥處于托梁工況時，第一進油口與第二工作油口連通，第一工作油口和第一回油口連通。

5、根據本技術提供的具有互鎖功能的掘進機液壓系統，具有互鎖功能的掘進機液壓系統包括整機遙控閉鎖閥、整機液控手柄、手動閉鎖閥、星輪刮板運輸機遙控閉鎖閥、星輪刮板運輸機液控手柄、電控系統和托梁器閉鎖閥。整機遙控閉鎖閥用于與先導油源相連。整機液控手柄與整機遙控閉鎖閥相連。手動閉鎖閥與先導油源相連。星輪刮板運輸機遙控閉鎖閥與手動閉鎖閥相連。星輪刮板運輸機液控手柄與星輪刮板運輸機遙控閉鎖閥相連。電控系統分別與整機遙控閉鎖閥、星輪刮板運輸機遙控閉鎖閥相連，用于控制整機遙控閉鎖閥、星輪刮板運輸機遙控閉鎖閥換向。托梁器閉鎖閥與手動閉鎖閥相連。其中，手動閉鎖閥包括第一進油口、第一工作油口、第二工作油口和第一回油口，第一工作油口與星輪刮板運輸機遙控閉鎖閥相連，第二工作油口與托梁器閉鎖閥相連，在手動閉鎖閥處于掘進機工況時，第一進油口與第一工作油口連通，第二工作油口和第一回油口連通，在手動閉鎖閥處于托梁工況時，第一進油口與第二工作油口連通，第一工作油口和第一回油口連通。通過控制手動閉鎖閥、整機遙控閉鎖閥和星輪刮板運輸機遙控閉鎖閥，可以實現托梁器同整機工作互鎖功能，保證井下工人安全。

6、具體地，掘進機開機后，當手動閉鎖閥在掘進機工況時，液壓油通過先導油源，一路經過整機遙控閉鎖閥的第二進油口、第三工作油口進入到整機液控手柄的進油口，一路經過星輪刮板運輸機遙控閉鎖閥的第三進油口、第五工作油口進入到星輪刮板運輸機液控手柄的進油口，分別操作整機液控手柄、星輪刮板運輸機液控手柄，可讓整機及星輪一運各執行元件動作。此時，若整機有遙控需求，電控系統可以同時控制整機遙控閉鎖閥、星輪一運閉鎖閥換向，切斷整機液控手柄及星輪刮板運輸機液控手柄的先導油，達到遙控和非遙控閉鎖作用。同時由于托梁器閉鎖閥的液控油通過手動閉鎖閥的第二工作油口、第一回油口回油箱，托梁器閉鎖閥為關閉狀態，托梁器無法工作，達到整機和托梁器閉鎖作用。

7、另外，本技術提供的技術方案還可以具有如下附加技術特征：

8、在一些技術方案中，可選地，具有互鎖功能的掘進機液壓系統還包括：壓力傳感器，設于手動閉鎖閥與托梁器閉鎖閥之間，用于檢測托梁器閉鎖閥的先導油壓。

9、在該技術方案中，具有互鎖功能的掘進機液壓系統還包括壓力傳感器，壓力傳感器設于手動閉鎖閥與托梁器閉鎖閥之間，用于檢測托梁器閉鎖閥的先導油壓。

10、在一些技術方案中，可選地，具有互鎖功能的掘進機液壓系統還包括：液控?fù)Q向閥；液控水閥，與液控?fù)Q向閥相連；電控系統還分別與壓力傳感器、液控?fù)Q向閥相連，用于根據托梁器閉鎖閥的先導油壓控制液控?fù)Q向閥換向。

11、在該技術方案中，具有互鎖功能的掘進機液壓系統還包括液控?fù)Q向閥和液控水閥。液控水閥與液控?fù)Q向閥相連。電控系統還分別與壓力傳感器、液控?fù)Q向閥相連，用于根據托梁器閉鎖閥的先導油壓控制液控?fù)Q向閥換向。具體地，當壓力傳感器通過檢測托梁器閉鎖閥的先導油壓時，判斷為托梁器工作狀態，通過電控系統控制液控?fù)Q向閥換向，使液控水閥關閉，同時停止截割電機工作，達到在托梁工作狀態自動關閉截割部?jī)?nèi)外噴霧的功能。

12、在一些技術方案中，可選地，具有互鎖功能的掘進機液壓系統還包括：油箱；泵站，與油箱相連。

13、在該技術方案中，具有互鎖功能的掘進機液壓系統還包括油箱和泵站。油箱用于存儲液壓油。泵站與油箱相連，用于提供動力，推動執行元件工作。

14、在一些技術方案中，可選地，具有互鎖功能的掘進機液壓系統還包括：托梁器多路閥，分別與泵站、托梁器閉鎖閥相連；托梁器油缸，與托梁器多路閥相連。

15、在該技術方案中，具有互鎖功能的掘進機液壓系統還包括托梁器多路閥和托梁器油缸。托梁器多路閥分別與泵站、托梁器閉鎖閥相連。泵站將液壓油輸送到托梁器多路閥。托梁器油缸與托梁器多路閥相連。托梁器多路閥根據操作指令，將液壓油分配到相應的托梁器油缸。托梁器油缸接收液壓油后，推動活塞桿運動，實現梁體的升降或移動。

16、在一些技術方案中，可選地，整機遙控閉鎖閥包括第二進油口、第三工作油口、第四工作油口和第二回油口，第三工作油口與整機液控手柄的進油口相連，在整機遙控閉鎖閥處于手動掘進工況時，第二進油口與第三工作油口連通，第四工作油口和第二回油口連通，在整機遙控閉鎖閥處于遙控掘進工況時，第二進油口與第四工作油口連通，第三工作油口和第二回油口連通。

17、在該技術方案中，整機遙控閉鎖閥包括第二進油口、第三工作油口、第四工作油口和第二回油口，第三工作油口與整機液控手柄的進油口相連，在整機遙控閉鎖閥處于手動掘進工況時，第二進油口與第三工作油口連通，第四工作油口和第二回油口連通，在整機遙控閉鎖閥處于遙控掘進工況時，第二進油口與第四工作油口連通，第三工作油口和第二回油口連通。若整機有遙控需求，電控系統可以控制整機遙控閉鎖閥，切斷整機液控手柄的先導油，達到遙控和非遙控閉鎖作用。

18、在一些技術方案中，可選地，星輪刮板運輸機遙控閉鎖閥包括第三進油口、第五工作油口、第六工作油口和第三回油口，第五工作油口與星輪刮板運輸機液控手柄的進油口相連，在星輪刮板運輸機遙控閉鎖閥處于手動掘進工況時，第三進油口與第五工作油口連通，第六工作油口和第三回油口連通，在星輪刮板運輸機遙控閉鎖閥處于遙控掘進工況時，第三進油口與第六工作油口連通，第五工作油口和第三回油口連通。

19、在該技術方案中，星輪刮板運輸機遙控閉鎖閥包括第三進油口、第五工作油口、第六工作油口和第三回油口，第五工作油口與星輪刮板運輸機液控手柄的進油口相連，在星輪刮板運輸機遙控閉鎖閥處于手動掘進工況時，第三進油口與第五工作油口連通，第六工作油口和第三回油口連通，在星輪刮板運輸機遙控閉鎖閥處于遙控掘進工況時，第三進油口與第六工作油口連通，第五工作油口和第三回油口連通。若整機有遙控需求，電控系統可以控制星輪一運閉鎖閥換向，切斷星輪刮板運輸機液控手柄的先導油，達到遙控和非遙控閉鎖作用。

20、在一些技術方案中，可選地，具有互鎖功能的掘進機液壓系統還包括：星輪馬達組；一運馬達；水泵；第一多路閥組，連接泵站和星輪馬達組、一運馬達、水泵。

21、在該技術方案中，具有互鎖功能的掘進機液壓系統還包括星輪馬達組、一運馬達、水泵和第一多路閥組，第一多路閥組分別與泵站和星輪馬達組、一運馬達、水泵相連。

22、在一些技術方案中，可選地，具有互鎖功能的掘進機液壓系統還包括：行走馬達組；鏟板；第二多路閥組，連接泵站和行走馬達組、鏟板。

23、在該技術方案中，具有互鎖功能的掘進機液壓系統還包括行走馬達組、鏟板和第二多路閥組，第二多路閥組用于連接泵站和行走馬達組、鏟板。

24、根據本技術第二方面的技術方案提供了一種掘進機，包括：如本技術第一方面中任一項技術方案的具有互鎖功能的掘進機液壓系統。

25、本技術技術方案提供的掘進機，包括如本技術第一方面中任一項技術方案的具有互鎖功能的掘進機液壓系統，因而其具有如本技術第一方面中任一項技術方案的具有互鎖功能的掘進機液壓系統的全部有益效果，在此不再贅述。

26、根據本技術的實施例的附加方面和優點將在下面的描述部分中變得明顯，或通過根據本技術的實施例的實踐了解到。
