本技術涉及散熱扇的,特別涉及一種磁吸組件及散熱扇。
背景技術:
1、在現有技術中,提供了一種運行平穩的風機,專利號為cn216216314u,包括包括定子和轉子,轉子通過軸心連接扇葉,定子內部沿軸向延伸有定位套管,定位套管中設有吸力片,軸心伸入定位套管中與吸力片磁吸式連接。
2、由于轉子與定子間會產生磁壓,也就是說扇葉轉動時轉子與定子之間的吸力容易不足,扇葉會出現沿定位套管的軸向跳動撞擊的情況,因而,在定位套管內增設磁套,吸力片設置于磁套,吸力片吸引扇葉的軸心,以消除扇葉的軸向跳動,吸力片和扇葉的軸心之間設置有耐磨片,能夠減少吸力片和扇葉的軸心之間的磨損。
3、然而,現有的定位套管內腔較深,磁套、吸力片和耐磨片依次安裝在定位套管內部過程中容易出現傾斜、歪斜,容易出現安裝不良、出錯概率大,使得裝配效率不高。
技術實現思路
1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此,本實用新型提出一種磁吸組件,能夠大大降低了裝配難度,減少裝配過程中出現的不良,提高裝配效率。
2、本實用新型還提出一種具有上述一種磁吸組件的散熱扇。
3、根據本實用新型的第一方面實施例的一種磁吸組件,包括:殼體,所述殼體內部沿深度方向依次形成有敞口、限位腔、容納腔,所述限位腔的直徑大于所述敞口和所述容納腔的直徑;磁吸件,所述磁吸件安裝于所述容納腔內,用于吸引扇葉的轉軸;扣環,所述扣環安裝于所述限位腔內,且所述扣環的外周與所述限位腔相匹配,所述扣環內部設置有卡扣部,所述卡扣部用于與扇葉的轉軸扣接。
4、根據本實用新型的一些實施例,還包括耐磨片,所述耐磨片設置于所述容納腔內,且所述耐磨片位于所述磁吸件靠近所述扣環一側。
5、根據本實用新型的一些實施例,所述磁吸件呈圓柱狀,所述磁吸件的外周與所述容納腔的內部相匹配。
6、根據本實用新型的一些實施例,所述殼體具有環形部,所述環形部沿所述殼體的外周環形延伸形成所述限位腔。
7、根據本實用新型的第二方面實施例的一種散熱扇,包括上述的任一項所述的一種磁吸組件。
8、根據本實用新型的一些實施例,包括外框,所述外框形成有軸套,所述殼體安裝于所述軸套內。
9、根據本實用新型的一些實施例,還包括扇葉,所述扇葉具有轉軸,所述轉軸的徑向外表面設置有環形槽,所述轉軸通過所述環形槽與所述卡扣部扣接。
10、根據本實用新型的一些實施例,所述軸套內部設置有軸承,所述軸承位于所述殼體靠近所述扇葉一側,所述軸套通過所述軸承與所述轉軸轉動連接。
11、根據本實用新型實施例的一種磁吸組件及散熱扇,至少具有如下有益效果:
12、本實用新型通過設置殼體,殼體的內部能夠容納磁吸件和扣環,使得磁吸件安裝于容納腔內,殼體內部的限位腔能夠容納扣環,并且,扣環的外周與限位腔相匹配,使得扣環設置于限位腔后不會出現傾斜的情況,確??郗h的卡扣部順利與轉軸扣接,再者,限位腔的直徑大于敞口和容納腔的直徑,也就使得扣環不會松脫,殼體、磁吸件和扣環三者形成一個整體,不會出現松散的情況,方便磁吸組件轉移、運輸、保存,能夠將磁吸組件提前生產后整體安裝于散熱扇的軸套內,無需采用傳統的逐個依次將殼體、磁吸件和扣環放入軸套內的方式,避免殼體、磁吸件和扣環安裝過程中出現傾斜、歪斜的現象,解決了軸套內部深難以裝配的問題,大大降低了裝配難度,減少裝配過程中出現的不良,提高裝配效率,也可以將發到外部廠家加工,減少廠內的作業人員配置,有利于降低生產成本。
13、本實用新型的附加方面和優點將在下面的描述中部分給出,部分將從下面的描述中變得明顯,或通過本實用新型的實踐了解到。
1.一種磁吸組件,其特征在于,包括:
2.根據權利要求1所述的一種磁吸組件,其特征在于,還包括耐磨片(170),所述耐磨片(170)設置于所述容納腔(130)內,且所述耐磨片(170)位于所述磁吸件(140)靠近所述扣環(150)一側。
3.根據權利要求1所述的一種磁吸組件,其特征在于,所述磁吸件(140)呈圓柱狀,所述磁吸件(140)的外周與所述容納腔(130)的內部相匹配。
4.根據權利要求1所述的一種磁吸組件,其特征在于,所述殼體(100)具有環形部(180),所述環形部(180)沿所述殼體(100)的外周環形延伸形成所述限位腔(120)。
5.一種散熱扇,其特征在于,包括權利要求1至4任一項所述的一種磁吸組件。

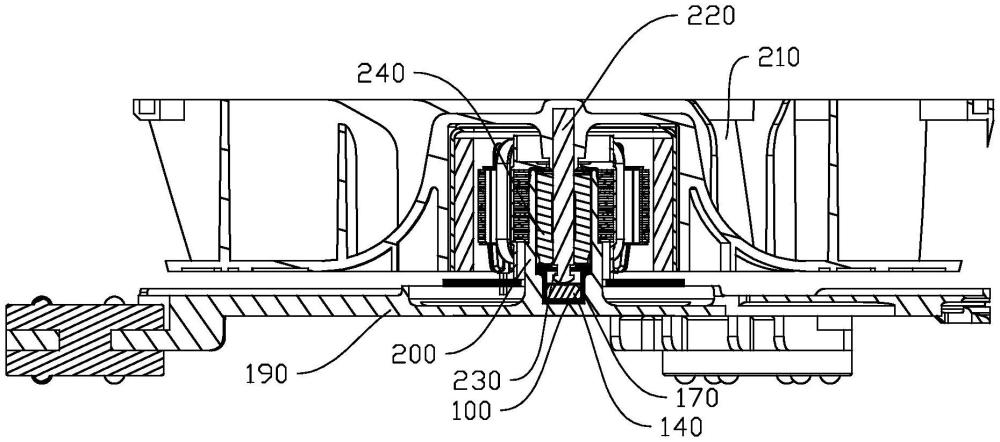

6.根據權利要求5所述的一種散熱扇,其特征在于,包括外框(190),所述外框(190)形成有軸套(200),所述殼體(100)安裝于所述軸套(200)內。
7.根據權利要求6所述的一種散熱扇,其特征在于,還包括扇葉(210),
8.根據權利要求7所述的一種散熱扇,其特征在于,所述軸套(200)內部設置有軸承(240),所述軸承(240)位于所述殼體(100)靠近所述扇葉(210)一側,所述軸套(200)通過所述軸承(240)與所述轉軸(220)轉動連接。
