本技術涉及延時器，具體為一種集成式液壓馬達延時器本體。

背景技術：

1、液壓馬達是液壓系統的一種執行元件，它將液壓泵提供的液體壓力能轉變?yōu)槠漭敵鲚S的機械能，液體是傳遞力和運動的介質，延時器可以在集成式液壓馬達的液壓系統中起控制延遲作用，它通過控制閥芯移動的速度和上下限位的位置，調整出油時間和回油時間，從而實現延遲液流。

2、現有的集成式液壓馬達延時器缺少對操作孔處的密封防護結構，導致在存放和運輸過程中，灰塵和油污容易進入操作孔，對延時器的后續使用產生影響，同時缺少抗沖擊結構，導致延時器在使用過程中受到外界沖擊容易產生損傷或損壞，實用性較低。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種集成式液壓馬達延時器本體，解決了集成式液壓馬達延時器缺少對操作孔處的密封防護結構，導致在存放和運輸過程中，灰塵和油污容易進入操作孔，對延時器的后續使用產生影響，同時缺少抗沖擊結構，導致延時器在使用過程中受到外界沖擊容易產生損傷或損壞，實用性較低的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種集成式液壓馬達延時器本體，包括外殼體，所述外殼體的前端和上端均設置有操作孔，所述外殼體的外側設置有防護蓋，所述防護蓋靠近外殼體的一側設置有密封條，所述防護蓋的左右兩側開設有活動槽，所述活動槽的內側設置有滑塊，所述滑塊的內側套接有導向桿，所述導向桿的外側設置有彈簧，所述外殼體的表面固定安裝有定位板，所述外殼體的左右兩側設置有固定框，所述固定框的內側設置有緩沖板，所述外殼體和緩沖板之間設置有減震塊。

3、優選的，所述防護蓋位于外殼體的前側和上端設置有兩個，且和外殼體的外側相互適配，所述密封條和防護蓋固定連接，所述密封條和外殼體的表面相互貼合，方便對操作孔進行密封保護。

4、優選的，所述滑塊和活動槽的內側滑動連接，所述滑塊遠離外殼體的一端延伸至活動槽的外側固定安裝有按鈕，方便按動滑塊在活動槽內移動。

5、優選的，所述滑塊通過導向孔和導向桿的外側滑動套接，所述導向桿和活動槽的內側固定連接，所述彈簧和導向桿的外側套接，且分別和滑塊的表面、活動槽的內側相抵，方便滑塊的復位。

6、優選的，所述滑塊靠近外殼體的一端延伸至活動槽的外側固定安裝有卡合塊，所述定位板位于防護蓋的左右兩側，且和卡合塊通過卡合槽卡合連接，實現對防護蓋的卡合固定。

7、優選的，所述固定框和外殼體的左右兩側固定連接，所述緩沖板和外殼體的左右兩側呈平行設置，所述緩沖板遠離外殼體的一側延伸至固定框的外側，所述緩沖板的邊側和固定框的內側滑動連接，方便對外側沖擊進行緩沖。

8、優選的，所述減震塊位于固定框的內側呈等間距分布，所述減震塊的一端和外殼體的表面固定連接，所述減震塊的另一端和緩沖板的表面固定連接，所述減震塊為pe泡棉材質，實現對所受沖擊的減震緩沖。

9、有益效果

10、本實用新型提供了集成式液壓馬達延時器本體。與現有技術相比具備以下有益效果：

11、1、該集成式液壓馬達延時器本體，通過設置防護蓋、密封條，通過防護蓋配合密封條，與外殼體邊緣貼合，實現對操作孔的密封防護，有效避免灰塵和油污進入操作孔，對延時器的后續使用產生影響。

12、2、該集成式液壓馬達延時器本體，通過設置防護蓋、活動槽、滑塊、按鈕、卡合塊、彈簧、卡合槽，通過按壓按鈕帶動滑塊在活動槽內側滑動，從而帶動卡合塊脫離卡合槽，即可將防護蓋取下，方便延時器的安裝和使用，后續可再次按壓按鈕將防護蓋蓋回，松開按鈕使滑塊在彈簧彈力作用下帶動卡合塊復位，與卡合槽卡合固定，方便延時器的存放和運輸。

13、3、該集成式液壓馬達延時器本體，通過設置緩沖板、減震塊，延時器在使用過程中，緩沖板配合減震塊對側向沖擊進行緩沖，提高了延時器側向的抗沖擊性能，增加了延時器安裝和使用的穩定性。

技術特征：

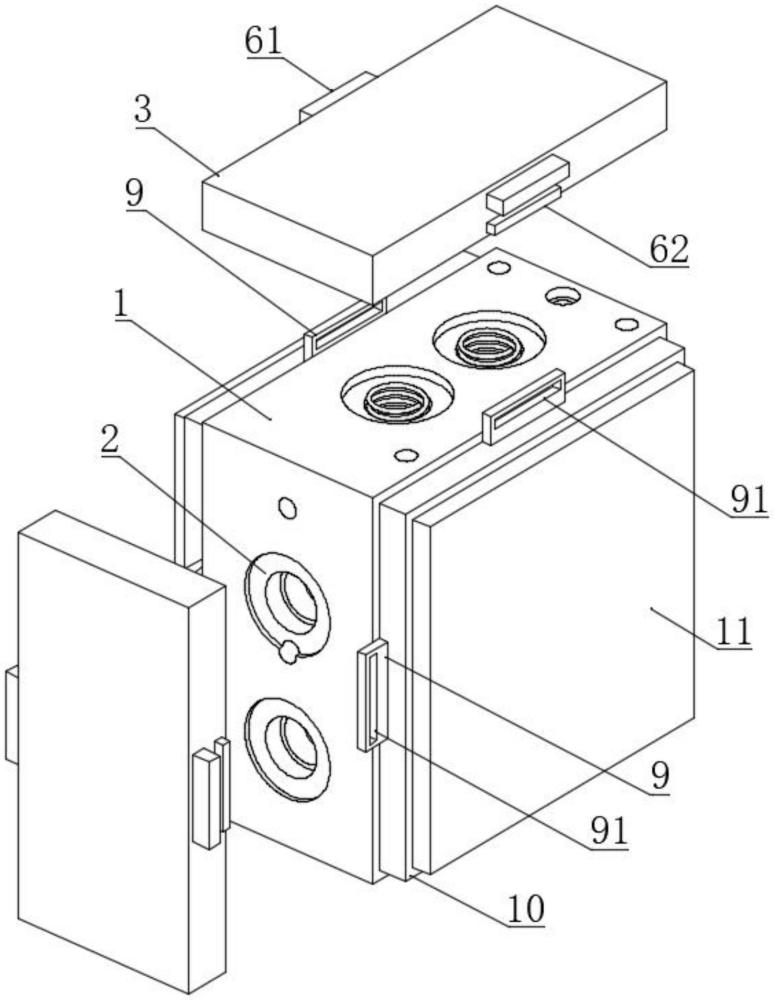

1.一種集成式液壓馬達延時器本體，包括外殼體(1)，其特征在于：所述外殼體(1)的前端和上端均設置有操作孔(2)，所述外殼體(1)的外側設置有防護蓋(3)，所述防護蓋(3)靠近外殼體(1)的一側設置有密封條(4)，所述防護蓋(3)的左右兩側開設有活動槽(5)，所述活動槽(5)的內側設置有滑塊(6)，所述滑塊(6)的內側套接有導向桿(7)，所述導向桿(7)的外側設置有彈簧(8)，所述外殼體(1)的表面固定安裝有定位板(9)，所述外殼體(1)的左右兩側設置有固定框(10)，所述固定框(10)的內側設置有緩沖板(11)，所述外殼體(1)和緩沖板(11)之間設置有減震塊(12)。

2.根據權利要求1所述的一種集成式液壓馬達延時器本體，其特征在于：所述防護蓋(3)位于外殼體(1)的前側和上端設置有兩個，且和外殼體(1)的外側相互適配，所述密封條(4)和防護蓋(3)固定連接，所述密封條(4)和外殼體(1)的表面相互貼合。

3.根據權利要求1所述的一種集成式液壓馬達延時器本體，其特征在于：所述滑塊(6)和活動槽(5)的內側滑動連接，所述滑塊(6)遠離外殼體(1)的一端延伸至活動槽(5)的外側固定安裝有按鈕(61)。

4.根據權利要求1所述的一種集成式液壓馬達延時器本體，其特征在于：所述滑塊(6)通過導向孔和導向桿(7)的外側滑動套接，所述導向桿(7)和活動槽(5)的內側固定連接，所述彈簧(8)和導向桿(7)的外側套接，且分別和滑塊(6)的表面、活動槽(5)的內側相抵。

5.根據權利要求1所述的一種集成式液壓馬達延時器本體，其特征在于：所述滑塊(6)靠近外殼體(1)的一端延伸至活動槽(5)的外側固定安裝有卡合塊(62)，所述定位板(9)位于防護蓋(3)的左右兩側，且和卡合塊(62)通過卡合槽(91)卡合連接。

6.根據權利要求1所述的一種集成式液壓馬達延時器本體，其特征在于：所述固定框(10)和外殼體(1)的左右兩側固定連接，所述緩沖板(11)和外殼體(1)的左右兩側呈平行設置，所述緩沖板(11)遠離外殼體(1)的一側延伸至固定框(10)的外側，所述緩沖板(11)的邊側和固定框(10)的內側滑動連接。

7.根據權利要求1所述的一種集成式液壓馬達延時器本體，其特征在于：所述減震塊(12)位于固定框(10)的內側呈等間距分布，所述減震塊(12)的一端和外殼體(1)的表面固定連接，所述減震塊(12)的另一端和緩沖板(11)的表面固定連接，所述減震塊(12)為pe泡棉材質。

技術總結
本技術公開了一種集成式液壓馬達延時器本體，本技術涉及延時器技術領域。該集成式液壓馬達延時器本體，通過防護蓋配合密封條，與外殼體邊緣貼合，實現對操作孔的密封防護，有效避免灰塵和油污進入操作孔，對延時器的后續使用產生影響，通過按壓按鈕帶動滑塊在活動槽內側滑動，從而帶動卡合塊脫離卡合槽，即可將防護蓋取下，方便延時器的安裝和使用，后續可再次按壓按鈕將防護蓋蓋回，松開按鈕使滑塊在彈簧彈力作用下帶動卡合塊復位，與卡合槽卡合固定，方便延時器的存放和運輸，延時器在使用過程中，緩沖板配合減震塊對側向沖擊進行緩沖，提高了延時器側向的抗沖擊性能，增加了延時器安裝和使用的穩定性。
