本發明涉及壓縮機，尤其是涉及一種種磁軸承組件及其檢測方法、控制裝置、壓縮機和空調器。

背景技術：

1、磁懸浮壓縮機的工作原理基于磁力“同性相斥，異性相吸”的原理。在軸承的轉子和定子間加上相應的電磁場，通過控制電磁場使轉子處于相對“懸浮”狀態，從而在旋轉時不會產生機械接觸和機械摩擦。因此，在空調系統中，磁懸浮壓縮機憑借其獨特的工作原理，展現出了顯著的優勢。由于轉子和定子之間不存在直接的機械接觸，不僅減少了能量在轉換過程中的損失，還使得壓縮機的運行更加安靜。

2、相關技術中，當轉軸處于超高速旋轉狀態時，利用測距探頭來檢測其轉速的方法存在顯著的局限性。由于轉速極高，轉軸表面的動態特性變得復雜，會影響測距探頭的測量精度。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種磁軸承組件。根據本發明的磁軸承組件，通過將第一檢測件構造為在周向上周期性排布的多個，每個第二檢測件會周期性地產生信號，通過相鄰信號之間的時間差來確定信號的周期時長，提升了對轉軸轉速檢測的精度。

2、本發明還提出了一種用于上述磁軸承組件的檢測方法。

3、本發明還提出了一種用于實現上述磁軸承組件的檢測方法的控制裝置。

4、本發明還提出了一種用于實現上述磁軸承組件的檢測方法的步驟的可讀存儲介質。

5、本發明還提出了一種具有上述控制裝置和/或上述可讀存儲介質的磁軸承組件。

6、本發明還提出了一種具有上述磁軸承組件的壓縮機。

7、本發明還提出了一種具有上述壓縮機的空調器。

8、根據本發明的磁軸承組件包括：轉軸，所述轉軸的周側形成有第一周壁；靶盤，所述靶盤上設置有與所述第一周壁正對的第二周壁；第一檢測件，所述第一檢測件設置于所述第一周壁與所述第二周壁中的一個上，所述第一檢測件構造為在徑向上延伸的檢測凹槽或檢測凸起且構造為在周向上周期性排布的多個；第二檢測件，所述第二檢測件設置于所述第一周壁與所述第二周壁中的另一個上，所述第二檢測件構造為多個且每個所述第二檢測件在經過所述第一檢測件時產生相應的信號，根據信號的周期時長獲取所述轉軸的轉速。

9、根據本發明的磁軸承組件，第一檢測件構造為在周向上周期性排布的多個，因此第一檢測件是以均勻的間隔分布在轉軸或靶盤的圓周上。當轉軸相對于靶盤旋轉時，第一檢測件與第二檢測件相互作用。第二檢測件構造為多個，但與第一檢測件不同的是，第二檢測件不一定是均勻分布的。每個第二檢測件在經過第一檢測件時產生相應的信號。轉軸旋轉一周，多個第一檢測件會先后經過同一個第二檢測件。通過記錄每個第二檢測件產生信號的時間點，并通過相鄰信號之間的時間差來確定信號的周期時長。周期時長與轉軸的轉速直接相關，因為轉速越快，第二檢測件經過第一檢測件并產生信號的頻率就越高，相應的周期時長就越短。因此根據信號的周期時長可以獲取轉軸的轉速。當轉軸轉動一周，通過一個第二檢測件可以獲取多個周期時長，提高對轉軸轉速的檢測精度。并且通過利用不同的第二檢測件，可以進一步豐富和驗證轉速測量的數據。通過比較和分析來自不同第二檢測件的信號特征，能夠更全面地了解轉軸的運動狀態。

10、根據本發明的一些實施例，所述第二檢測件包括：正極探頭和負極探頭，所述正極探頭和所述負極探頭交替設置；其中所述正極探頭與所述負極探頭之間的夾角為α，相鄰兩個第一檢測件之間的夾角為β且滿足：α＜β且βmodα＝c，c＞0。

11、根據本發明的一些實施例，所述正極探頭與所述負極探頭之間的夾角為α且滿足：30°≤α≤150°。

12、根據本發明的一些實施例，相鄰兩個第一檢測件之間的夾角為β且滿足：30°＜β≤180°。

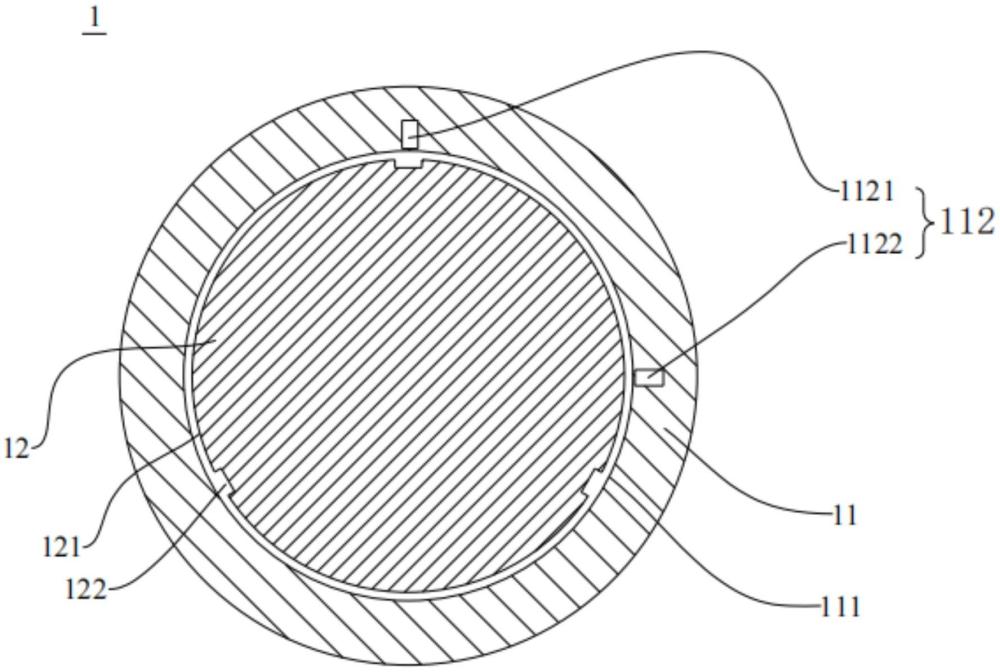

13、根據本發明的一些實施例，所述靶盤的外周壁構造為第二周壁，所述第二周壁上形成有多個周期性排布的檢測凹槽；所述轉軸設置于所述靶盤的外周且所述轉軸的內壁上設置有多個第二檢測件。

14、綜上所述，根據本發明實施例的磁軸承組件，通過將第一檢測件構造為在周向上周期性排布的多個，每個第二檢測件在經過第一檢測件時產生相應的信號。轉軸旋轉一周，多個第一檢測件會先后經過同一個第二檢測件。通過記錄每個第二檢測件產生信號的時間點，并通過相鄰信號之間的時間差來確定信號的周期時長。周期時長與轉軸的轉速直接相關，因為轉速越快，第二檢測件經過第一檢測件并產生信號的頻率就越高，相應的周期時長就越短。因此根據信號的周期時長可以獲取轉軸的轉速。當轉軸轉動一周，通過一個第二檢測件可以獲取多個周期時長，提高對轉軸轉速的檢測精度。第二檢測件包括正極探頭和負極探頭。當轉軸旋轉時，正信號與負信號交替出現，通過正信號與負信號的變化規律，有助于判斷轉軸的旋轉方向。βmodα＝c，c＞0。β除以α的余數是c。由于c＞0，因此β不是α的整數倍。若一個周期內正信號和負信號分別出現的時間點之間的時間差為a，下一個周期信號出現的起始點與當前周期信號結束點之間的時間間隔為b，由于β不是α的整數倍，在信號周期性的產生過程中，a與b存在差異，便于對不同周期內第一檢測件經過正極探頭和負極探頭的順序和時間點進行辨別，從而判斷轉軸的旋轉方向。

15、下面描述根據本發明的用于上述磁軸承組件的檢測方法。

16、根據本發明的磁軸承組件的檢測方法包括獲取所述第二檢測件所檢測的信號并根據信號的周期時長得到所述轉軸的轉速。

17、根據本發明的一些實施例，所述第二檢測件包括正極探頭和負極探頭，正極探頭產生正信號，負極探頭產生負信號；所述檢測方法還包括：根據正信號與負信號出現的周期差異判斷所述轉軸的旋轉方向。

18、下面描述根據本發明的用于實現上述磁軸承組件的檢測方法的控制裝置。

19、根據本發明的磁軸承組件的控制裝置包括：存儲器，其上存儲有程序或指令；處理器，配置為執行所述程序或所述指令時實現上述任意一項實施例所述的磁軸承組件的控制方法的步驟。由于處理器配置為執行程序或指令時實現上述任意一項實施例所述的磁軸承組件的控制方法的步驟，因此根據本發明的磁軸承組件的控制裝置，能夠通過執行存儲在存儲器中的程序或指令來實現磁軸承組件的檢測方法，從而實現對磁軸承組件的精確檢測。

20、下面描述根據本發明的用于實現上述磁軸承組件的檢測方法的步驟的可讀存儲介質。

21、根據本發明的可讀存儲介質上存儲有程序或指令，所述程序或所述指令被處理器執行時實現上述任意一項實施例所述的磁軸承組件的檢測方法的步驟。由于所述程序或所述指令被處理器執行時實現上述任意一項實施例所述的磁軸承組件的檢測方法的步驟，因此根據本發明的可讀存儲介質上存儲有實現磁軸承組件檢測方法的程序或指令，從而支持處理器執行磁軸承組件檢測方法，實現對磁軸承組件的精確檢測。

22、下面描述根據本發明的具有上述控制裝置和/或上述可讀存儲介質的磁軸承組件。

23、根據本發明一些實施例的磁軸承組件包括上述的磁軸承組件的控制裝置，由于根據本發明的磁軸承組件包括上述的磁軸承組件的控制裝置，因此根據本發明實施例的磁軸承組件，通過控制裝置能夠實時執行存儲在存儲器中的檢測程序或指令，自主完成檢測，提升了系統的穩定性和可靠性。

24、根據本發明一些實施例的磁軸承組件包括上述的可讀存儲介質。由于根據本發明的磁軸承組件包括上述的可讀存儲介質，因此根據本發明實施例的磁軸承組件，可讀存儲介質的設置使得檢測方法的更新與升級變得簡便快捷，增強了磁軸承組件的適應性和靈活性。

25、下面描述根據本發明的具有上述磁軸承組件的壓縮機。

26、根據本發明的壓縮機包括上述任意一項實施例中所述的磁軸承組件。由于根據本發明的壓縮機包括上述任意一項實施例中所述的磁軸承組件，因此根據本發明的壓縮機，能夠實現對轉軸的轉速的精準測量。

27、下面描述根據本發明的具有上述壓縮機的空調器。

28、根據本發明的空調器包括上述的壓縮機。由于根據本發明的空調器包括上述的壓縮機，因此根據本發明的空調器，能夠實現對壓縮機轉軸轉速的精確控制，從而優化空調的運行效率，減少能耗。

29、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
