本發明是一種液位計的預警機構，屬于液位計報警領域。

背景技術：

1、??液位計?是一種用于檢測和顯示容器內介質液位的儀器，它通過?磁性浮子隨液位變化而上下移動，帶動磁性色塊翻轉，從而直觀地指示液位高度，磁翻板液位計適用于?化工、?石油等工業領域，具有結構簡單、直觀可靠、經久耐用等優點，?液位計的預警機構?是一種用于在液位計出現異常時進行預警的設備或機制，其主要功能是在液位計壓力過大時，通過特定的機構來對液位計進行報警，確保液位計的正常工作和安全運行。

2、但是目前市場上現有大多液位計的預警機構只能在液體高度超標時通過聲報器報警提示工作人員，通過工作人員關閉液體進料使得液位計壓力不再增大，不能實現液位計承受壓力較大時自動停止壓力增加，進而當工作人員長時間未注意到聲報器報警時，過高的水壓會導致液位計損壞，極大的降低了液位計的使用壽命。

技術實現思路

1、針對現有技術存在的不足，本發明目的是提供一種液位計的預警機構，以解決上述背景技術中提出的問題。

2、為了實現上述目的，本發明是通過如下的技術方案來實現：一種液位計的預警機構，包括液位管、磁感應傳感器和收集框，所述液位管的外壁設有標板，所述液位管的外壁固定連接有聲報器，所述磁感應傳感器的頂部固定連接有報警器，所述液位管的內壁滑動連接有永磁鋼，所述收集框的內壁開設有濾孔，所述收集框的頂部固定連接有刮板。

3、所述刮板的內壁為弧形結構，所述收集框的內壁固定連接有固定柱，所述固定柱的內底壁設置有驅動部件，所述固定柱的內壁設置有限位部件，將磁感應傳感器調節到液位管最大承受壓力的刻度位置，當液位管內部的液體超過所需容量位置之后，所述聲報器報警，當工作人員沒有及時停止液體進料，液體依然繼續進料時，所述永磁鋼會繼續上升，所述永磁鋼上升到磁感應傳感器位置，也就是液位管最大承受壓力的位置，所述磁感應傳感器會感受永磁鋼的磁場，進而給報警器和驅動部件發送信號，所述報警器會報警，起到再次警示的作用，驅動部件會操控限位部件對永磁鋼進行限位，使得永磁鋼無法移動，進而液位管內部沒有空間再進入液體，從而實現液位管內部的壓力不會繼續上升。

4、具體地，所述磁感應傳感器的一側固定連接有調節板，所述調節板為“圓環”形結構，所述調節板與液位管滑動套接，所述調節板的內壁開設有卡槽，所述液位管的外壁設有彈簧卡珠片，所述彈簧卡珠片與卡槽活動卡接，所述彈簧卡珠片的數量為多個，多個彈簧卡珠片呈豎直樣式排列，所述彈簧卡珠片有兩豎排，且卡槽數量為兩個，進而兩薯片的彈簧卡珠片會與相對應的卡槽活動卡接，使得對磁感應傳感器和報警器進行固定，通過液位管的外壁豎直設置有多個彈簧卡珠片，使得可以上下調節調節板的高度，進而便可對磁感應傳感器的位置進行調節。

5、具體地，所述永磁鋼的頂部固定連接有螺栓管，所述收集框的底部固定連接有螺紋塊，所述螺紋塊與螺栓管螺紋套接，所述液位管的底部設有安裝端蓋，所述安裝端蓋的數量為兩個，兩個安裝端蓋可拆卸安裝在液位管的頂部和底部，將頂部的安裝端蓋拆卸下來便可接觸永磁鋼，進而便可轉動收集框，使得螺紋塊與螺栓管脫離，進而便可對收集框進行清理。

6、具體地，所述驅動部件包括電動推桿，所述電動推桿的底部與固定柱的內底壁固定連接，所述電動推桿的頂部固定連接有導向塊，所述導向塊為“圓臺”形結構，所述磁感應傳感器感受永磁鋼的磁場后，進而給電動推桿發送信號，所述電動推桿會帶動導向塊向上移動。

7、具體地，所述限位部件包括彈簧，所述彈簧的一端固定連接在固定柱的內側壁，所述固定柱的內壁固定連接有彈簧，所述彈簧的一端固定連接有導向板，所述導向板的底部固定連接有限位塊，限位部件的數量為兩個，所述電動推桿帶動導向塊向上移動時，兩個限位塊之間的空間越來越小，進而限位塊會通過通槽往固定柱的外部移動，進而兩個限位塊的兩端會通過通道延伸至刮板的外部，使得對液位管的內壁進行緊緊的擠壓，進而通過張力好的作用，使得刮板固定在液位管的內部，進而永磁鋼無法移動。

8、具體地，所述固定柱的內側壁開設有通槽，所述限位塊與通槽滑動套接，所述刮板的內壁開設有通道，所述限位塊與通道滑套接，所述通槽和通道的數量均為兩個，當兩個限位塊移動到刮板的外部時，通過張力好的作用，使得刮板固定在液位管的內部，進而永磁鋼無法移動，進而液位管內部沒有空間再進入液體，從而實現液位管內部的壓力不會繼續上升。

9、本發明的有益效果：

10、1、電動推桿通過收到磁感應傳感器的信號會帶動導向塊向上移動，進而兩個限位塊的兩端會通過通道延伸至刮板的外部，使得對液位管的內壁進行緊緊的擠壓，進而通過張力好的作用，使得刮板固定在液位管的內部，進而永磁鋼無法移動，進而液位管內部沒有空間再進入液體，從而實現液位管內部的壓力不會繼續上升，進而當工作人員長時間未注意到聲報器報警時，該裝置能自動對液位管防護，提高了該裝置的使用壽命。

11、2、永磁鋼在向上移動時會帶動刮板對液位管內壁進行刮料，水垢或其他雜質會流入收集框的內部，多余的水會通過濾孔過濾出來，使得液位管的內壁保持干凈，不會出現附和較多的雜質導致永磁鋼移動受到阻限的情況，提高了該裝置的精致度。

12、3、由于當液體密度不同時，液位管所承受最大的壓力也會在不同的刻度，進而兩豎排的彈簧卡珠片會與相對應的卡槽活動卡接，使得對磁感應傳感器和報警器進行固定，通過液位管的外壁豎直設置有多個彈簧卡珠片，使得可以上下調節調節板的高度，進而便可對磁感應傳感器的位置進行調節，進而滿足了該裝置的使用需求，提高了該裝置的適用性。

13、4、安裝端蓋的數量為兩個，兩個安裝端蓋可拆卸安裝在液位管的頂部和底部，將頂部的安裝端蓋拆卸下來便可接觸永磁鋼，進而便可轉動收集框，使得螺紋塊與螺栓管脫離，進而便可對收集框進行清理，進而進一步滿足該裝置的使用需求。

技術特征：

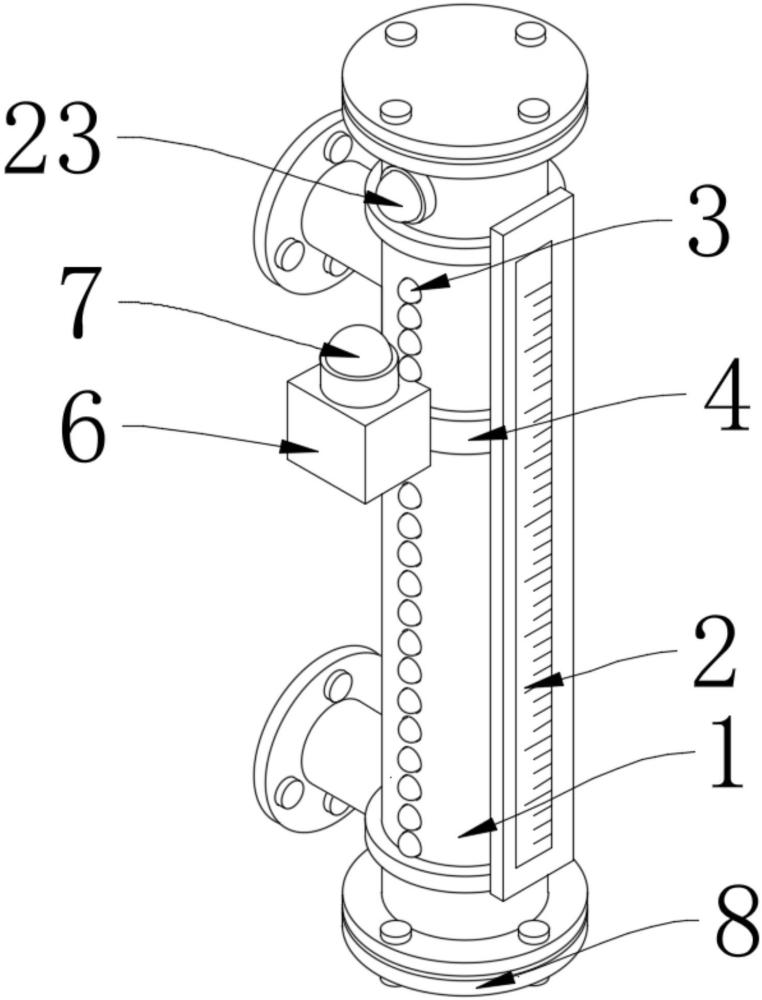

1.一種液位計的預警機構，包括液位管（1）、磁感應傳感器（6）和收集框（10），其特征在于：所述液位管（1）的外壁設有標板（2），所述液位管（1）的外壁固定連接有聲報器（23），所述磁感應傳感器（6）的頂部固定連接有報警器（7），所述液位管（1）的內壁滑動連接有永磁鋼（9）；

2.根據權利要求1所述的一種液位計的預警機構，其特征在于：所述磁感應傳感器（6）的一側固定連接有調節板（4），所述調節板（4）為“圓環”形結構，所述調節板（4）與液位管（1）滑動套接，所述調節板（4）的內壁開設有卡槽（5），所述液位管（1）的外壁設有彈簧卡珠片（3），所述彈簧卡珠片（3）與卡槽（5）活動卡接。

3.根據權利要求1所述的一種液位計的預警機構，其特征在于：所述永磁鋼（9）的頂部固定連接有螺栓管（21），所述收集框（10）的底部固定連接有螺紋塊（22），所述螺紋塊（22）與螺栓管（21）螺紋套接，所述液位管（1）的底部設有安裝端蓋（8）。

4.根據權利要求1所述的一種液位計的預警機構，其特征在于：所述驅動部件包括電動推桿（15），所述電動推桿（15）的底部與固定柱（14）的內底壁固定連接，所述電動推桿（15）的頂部固定連接有導向塊（16），所述導向塊（16）為“圓臺”形結構。

5.根據權利要求1所述的一種液位計的預警機構，其特征在于：所述限位部件包括彈簧（17），所述彈簧（17）的一端固定連接在固定柱（14）的內側壁，所述固定柱（14）的內壁固定連接有彈簧（17），所述彈簧（17）的一端固定連接有導向板（18），所述導向板（18）的底部固定連接有限位塊（19）。

6.根據權利要求5所述的一種液位計的預警機構，其特征在于：所述固定柱（14）的內側壁開設有通槽（20），所述限位塊（19）與通槽（20）滑動套接，所述刮板（12）的內壁開設有通道（13），所述限位塊（19）與通道（13）滑套接。

技術總結
本發明涉及液位計報警技術領域，具體的說是一種液位計的預警機構，包括液位管、磁感應傳感器和收集框，所述液位管的外壁設有標板，所述液位管的外壁固定連接有聲報器，所述磁感應傳感器的頂部固定連接有報警器，所述液位管的內壁滑動連接有永磁鋼，所述收集框的內壁開設有濾孔，所述收集框的頂部固定連接有刮板。電動推桿通過收到磁感應傳感器的信號會帶動導向塊向上移動，進而兩個限位塊的兩端會通過通道延伸至刮板的外部，使得對液位管的內壁進行緊緊的擠壓，進而通過張力好的作用，使得刮板固定在液位管的內部，進而永磁鋼無法移動，進而液位管內部沒有空間再進入液體，從而實現液位管內部的壓力不會繼續上升。
