本發明涉及吸油煙機，尤其是涉及一種蝸殼風機及防回流調節方法。

背景技術：

1、目前，吸油煙機已經成為普通家庭必不可少的廚房設備之一，吸油煙機工作時，都是通過風機運行來吸排油煙；一般情況下，家用吸油煙機使用多翼離心通風機，進行吸氣和排氣。

2、離心風機一般由蝸殼、電機、葉輪等組成，其中蝸殼內舌狀突起部分稱作蝸舌，其主要作用是分隔流動氣體，防止氣體在蝸殼內循環流動。由于蝸舌附近氣體壓力高、壓力梯度變化大，流動復雜，在蝸殼的蝸舌出口位置處容易出現氣流回流現象，這種蝸舌出風口處回流現象的產生會造成葉輪旋轉失衡，蝸殼內流動狀態紊亂，從而產生流動噪音、旋轉噪聲。

3、因此，急需提供一種蝸殼風機及防回流調節方法，以在一定程度上解決現有技術中存在的問題。

技術實現思路

1、本發明的目的在于提供一種蝸殼風機及防回流調節方法，以在一定程度上優化蝸殼風機結構，降低蝸殼風機蝸舌處的回流氣流。

2、本發明提供的一種蝸殼風機，包括蝸殼、調節機構、壓力檢測機構和控制機構；蝸殼形成有蝸舌，調節機構設置于蝸舌朝向出風口一側的安裝壁上，且調節機構與安裝壁轉動連接，并與安裝壁形成檢測區域；壓力檢測機構設置于檢測區域內，且壓力檢測機構與控制機構通訊連接，控制機構能夠根據壓力檢測機構檢測的壓力值控制調節機構與安裝壁之間的角度。

3、作為蝸殼風機的可選方案，調節機構包括驅動組件和第一調節組件，驅動組件設置于蝸殼外，且驅動組件的輸出端穿過蝸殼與第一調節組件相連接，第一調節組件能夠相對安裝壁轉動，且與安裝壁相貼合或呈角度設置。

4、作為蝸殼風機的可選方案，第一調節組件包括第一調節板、第二調節板以及第三調節板，驅動組件包括第一驅動構件、第二驅動構件及第三驅動構件；第一調節板、第二調節板以及第三調節板沿蝸舌至出風口的方向間隔設置，第一驅動構件與第一調節板對應連接，以驅動第一調節板相對安裝壁轉動，第二驅動構件與第二調節板對應連接，以驅動第二調節板相對安裝壁轉動，第三驅動構件與第三調節板對應連接，以驅動第三調節板相對安裝壁轉動。

5、作為蝸殼風機的可選方案，第一調節板和安裝壁之間、第二調節板與安裝壁之間以及第三調節板與安裝壁之間形成的檢測區域內均設有壓力檢測機構。

6、作為蝸殼風機的可選方案，第一驅動構件、第二驅動構件以及第三驅動構件均包括驅動電機和轉軸，轉軸與對應的第一調節板、第二調節板以及第三調節板相連接，且轉軸的一端與驅動電機的輸出端相連接。

7、作為蝸殼風機的可選方案，驅動組件還包括第一嚙合件和第二嚙合件，第一嚙合件與驅動電機的輸出端相連接，第二嚙合件與轉軸的一端相連接，且第一嚙合件與第二嚙合件相嚙合。

8、作為蝸殼風機的可選方案，蝸殼的側壁上且對應第一調節板的位置形成有第一限位槽，對應第二調節板的位置形成有第二限位槽，對應第三調節板的位置形成有第三限位槽；第一調節板對應第一限位槽的位置設有第一支桿，且第一支桿的一端位于第一限位槽內；第二調節板對應第二限位槽的位置設有第二支桿，且第二支桿的一端位于第二限位槽內；第三調節板對應第三限位槽的位置設有第三支桿，且第三支桿的一端位于第三限位槽內。

9、作為蝸殼風機的可選方案，第一支桿、第二支桿以及第三支桿的兩端均連接有限位輪，限位輪的直徑大于第一限位槽、第二限位槽以及第三限位槽的寬度。

10、作為蝸殼風機的可選方案，第一限位槽、第二限位槽以及第三限位槽均呈弧形，且第三支桿在第三限位槽內的可動行程大于第二支桿在第二限位槽內的可動行程，第二支桿在第二限位槽內的可動行程大于第一支桿在第一限位槽內的可動行程，使第三調節板的轉動角度范圍大于第二調節板的轉動角度范圍，第二調節板的轉動角度范圍大于第一調節板板的轉動角度范圍。

11、相對于現有技術，本發明提供的蝸殼風機具有以下優勢：

12、本發明提供的蝸殼風機，包括蝸殼、調節機構、壓力檢測機構和控制機構；蝸殼形成有蝸舌，調節機構設置于蝸舌朝向出風口一側的安裝壁上，且調節機構與安裝壁轉動連接，并與安裝壁形成檢測區域；壓力檢測機構設置于檢測區域內，且壓力檢測機構與控制機構通訊連接，控制機構能夠根據壓力檢測機構檢測的壓力值控制調節機構與安裝壁之間的角度。

13、由此分析可知，通過在蝸舌朝向出風口的一側的安裝壁上設置的調節機構，且使調節機構能夠相對安裝壁轉動，并與安裝壁形成檢測區域，將壓力檢測機構設置在檢測區域內，從而能夠通過壓力檢測機構檢測區域內的壓力變化。由于本申請中的壓力檢測機構與控制機構通訊連接，因此，能夠將檢測的壓力信號傳遞至控制機構，從而使控制機構能夠根據壓力檢測機構調節調節機構與安裝壁之間的角度。

14、可以理解的是，本申請提供的蝸殼風機應用在吸油煙機中，因此，控制機構為吸油煙機內的控制機構，實際應用時，當煙機開機后，蝸殼風機啟動，煙氣由蝸殼的出風口排出，在此過程中，壓力檢測機構能夠檢測到檢測區域內的壓力變化，且在沒有壓力變化時，調節機構貼合在安裝壁上，而當壓力檢測機構檢測到壓力時，則將壓力信號傳遞至控制機構中，利用控制機構實現調節機構的轉動，直至檢測區域內的壓力值為零或接近零。

15、也就是說，本申請中的壓力檢測機構可以設計閥值，當壓力超過閥值時，控制機構控制調節機構轉動，當壓力值低于閥值時，停止調節機構的轉動，此時調節機構保持在對應位置，而當壓力檢測機構再次檢測到壓力值超過閥值時，則可繼續控制調節機構轉動，增加調節機構與安裝壁的角度，降低或消除回流的產生。

16、此外，本發明還提供一種蝸殼風機的防回流調節方法，包括如下步驟：步驟一、開機后，控制機構控制調節機構與安裝壁相貼合；步驟二、利用壓力檢測機構檢測檢測區域的壓力，并將壓力值反饋至控制機構，控制機構根據壓力值控制調節機構相對安裝壁的角度。

17、作為防回流調節的方法的可選方案，在步驟二中，壓力檢測機構包括與第一調節組件包含的調節板數量相對應的檢測件，檢測件對應調節板設置，用于檢測調節板對應的檢測區域；在步驟二中，控制機構根據壓力值控制調節機構相對安裝壁的角度還包括根據煙機開啟或關閉狀態，控制調節板的位置；當檢測件檢測到調節板的檢測區域的壓力時，控制機構控制調節板轉動對應角度，且當煙機處于開啟狀態，則調節板保持在對應角度，當煙機處于關閉狀態，則調節板回復至初始位置。

18、采用本申請提供的蝸殼風機進行的調節方法，能夠根據煙機對應功率和需求實時改變調節機構與安裝壁之間的角度，從而更好的降低或消除煙氣回流，進而能夠避免因回流導致的葉輪旋轉失衡，流動狀態紊亂產生流動噪聲和旋轉噪聲的問題。

技術特征：

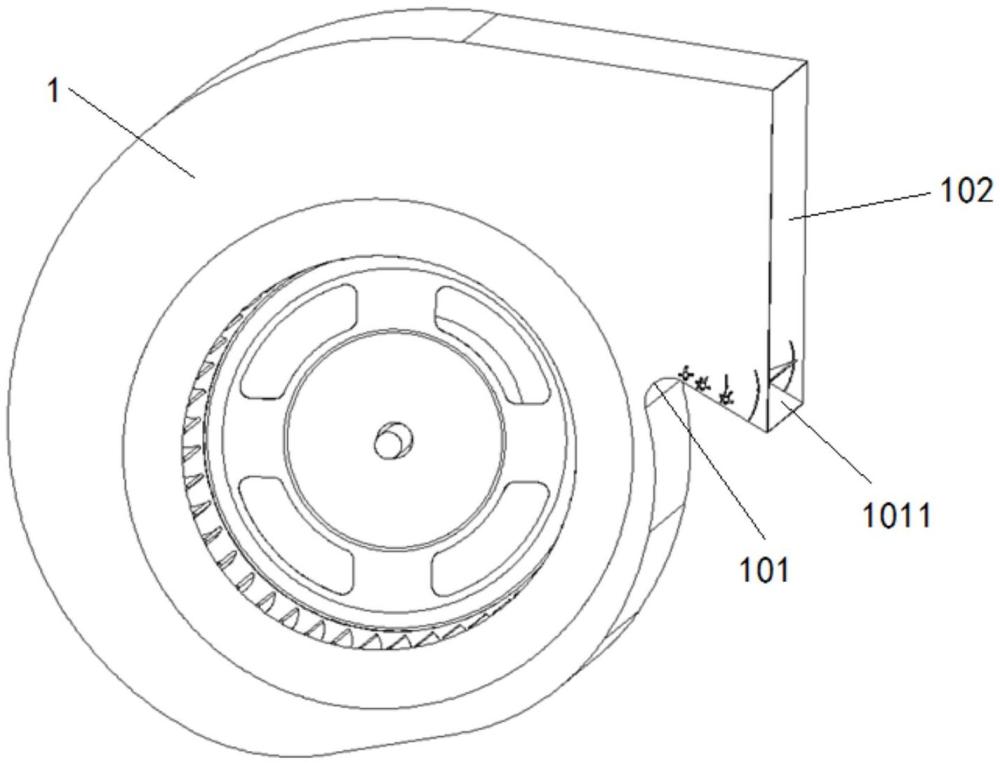

1.一種蝸殼風機，其特征在于，包括蝸殼(1)、調節機構、壓力檢測機構和控制機構；

2.根據權利要求1所述的蝸殼風機，其特征在于，所述調節機構包括驅動組件和第一調節組件，所述驅動組件設置于所述蝸殼(1)外，且所述驅動組件的輸出端穿過所述蝸殼(1)與所述第一調節組件相連接，所述第一調節組件能夠相對所述安裝壁(1011)轉動，且與所述安裝壁(1011)相貼合或呈角度設置。

3.根據權利要求2所述的蝸殼風機，其特征在于，所述第一調節組件包括第一調節板(2)、第二調節板(3)以及第三調節板(4)，所述驅動組件包括第一驅動構件(5)、第二驅動構件(6)及第三驅動構件(7)；

4.根據權利要求3所述的蝸殼風機，其特征在于，所述第一調節板(2)和所述安裝壁(1011)之間、所述第二調節板(3)與所述安裝壁(1011)之間以及所述第三調節板(4)與所述安裝壁(1011)之間形成的所述檢測區域內均設有壓力檢測機構。

5.根據權利要求3所述的蝸殼風機，其特征在于，所述第一驅動構件(5)、所述第二驅動構件(6)以及所述第三驅動構件(7)均包括驅動電機和轉軸(8)，所述轉軸(8)與對應的所述第一調節板(2)、所述第二調節板(3)以及所述第三調節板(4)相連接，且所述轉軸(8)的一端與所述驅動電機的輸出端相連接。

6.根據權利要求5所述的蝸殼風機，其特征在于，所述驅動組件還包括第一嚙合件(9)和第二嚙合件(10)，所述第一嚙合件(9)與所述驅動電機的輸出端相連接，所述第二嚙合件(10)與所述轉軸(8)的一端相連接，且所述第一嚙合件(9)與所述第二嚙合件(10)相嚙合。

7.根據權利要求4所述的蝸殼風機，其特征在于，所述蝸殼(1)的側壁上且對應所述第一調節板(2)的位置形成有第一限位槽(103)，對應所述第二調節板(3)的位置形成有第二限位槽(104)，對應所述第三調節板(4)的位置形成有第三限位槽(105)；

8.根據權利要求7所述的蝸殼風機，其特征在于，所述第一支桿(201)、所述第二支桿(301)以及所述第三支桿(401)的兩端均連接有限位輪(11)，所述限位輪(11)的直徑大于所述第一限位槽(103)、所述第二限位槽(104)以及所述第三限位槽(105)的寬度。

9.根據權利要求7所述的蝸殼風機，其特征在于，所述第一限位槽(103)、所述第二限位槽(104)以及所述第三限位槽(105)均呈弧形，且所述第三支桿(401)在所述第三限位槽(105)內的可動行程大于所述第二支桿(301)在所述第二限位槽(104)內的可動行程，所述第二支桿(301)在所述第二限位槽(104)內的可動行程大于所述第一支桿(201)在所述第一限位槽(103)內的可動行程，使所述第三調節板(4)的轉動角度范圍大于所述第二調節板(3)的轉動角度范圍,所述第二調節板(3)的轉動角度范圍大于所述第一調節板(2)的轉動角度范圍。

10.一種上述權利要求1-9中任一項所述的蝸殼風機的防回流調節方法，其特征在于，包括如下步驟：

11.根據權利要求10所述的防回流調節方法，其特征在于，在步驟二中，所述壓力檢測機構包括與所述調節機構包含的調節板數量相對應的檢測件，所述檢測件對應所述調節板設置，用于檢測所述調節板對應的所述檢測區域；

技術總結
本發明提供一種蝸殼風機及防回流調節方法，涉及吸油煙機技術領域，以在一定程度上優化蝸殼風機結構，降低蝸殼風機蝸舌處的回流氣流。本發明提供的蝸殼風機,包括蝸殼、調節機構、壓力檢測機構和控制機構；蝸殼形成有蝸舌，調節機構設置于蝸舌朝向出風口一側的安裝壁上，且調節機構與安裝壁轉動連接，并與安裝壁形成檢測區域；壓力檢測機構設置于檢測區域內，且壓力檢測機構與控制機構通訊連接，控制機構能夠根據壓力檢測機構檢測的壓力值控制調節機構與安裝壁之間的角度。

技術研發人員：劉正鋒,鄭強,吳童,任富佳,鮑明
受保護的技術使用者：杭州老板電器股份有限公司
技術研發日：
技術公布日：2025/4/24
