本技術涉及水源冷卻裝置，尤其涉及一種燒結廠增壓風機的水源冷卻裝置。

背景技術：

1、在鋼鐵生產中，燒結生產是重要的工序之一，它為高爐煉鐵提供優質的原料。燒結完成之后，冷床臺車承載熾熱的燒結熟料在軌道上定向運動時，風箱在冷床臺車底部向上鼓風，冷風經過燒結料層，冷卻燒結料，自身被加熱后通過煙罩送至余熱鍋爐中進行發電，以此方法回收燒結料層中的顯熱，提高能源利用效率；

2、在燒結過程中需要長時間不間斷的使用增壓風機，但是由于燒結過程以及長時間使用增壓風機容易出現高溫故障，現有的增壓風機的冷卻裝置無法方便快捷的進行安裝替換，無法適應尺寸不同的增壓風機，并且現有的冷卻裝置的效果不佳。

技術實現思路

1、為了實現上述目的，本實用新型采用了如下技術方案：

2、一種燒結廠增壓風機的水源冷卻裝置，包括固定底座，所述固定底座的一側固定安裝有信號接收器，所述固定底座的頂部固定安裝有兩個夾持圓盤，兩個夾持圓盤的一側均轉動安裝有蝸輪，兩個蝸輪的一側均固定安裝有夾持盤；兩個夾持圓盤的一側均開設有多個移動槽，多個移動槽的一側內壁上均滑動安裝有限位金屬條，多個限位金屬條的一側均固定安裝有夾持金屬塊；所述固定底座的頂部固定安裝有入水頭和出水頭，所述固定底座的內部開設有冷卻腔室,所述固定底座的兩側均固定安裝有散熱風機組。

3、具體的，兩個夾持圓盤的內側均開設有傳動槽，兩個傳動槽中均轉動安裝有蝸桿，兩個蝸桿分別與對應的蝸輪相嚙合，便于通過兩個蝸桿的轉動帶動對應的蝸輪進行轉動。

4、具體的，兩個夾持圓盤的一側均固定安裝有保護外殼，兩個保護外殼的內部均固定安裝有夾持伺服電機，兩個夾持伺服電機的輸出軸分別與對應的蝸桿相連接，便于通過兩個夾持伺服電機帶動對應的蝸桿進行轉動。

5、具體的，多個限位金屬條的一側均固定安裝有轉動柱，多個轉動柱上均轉動套設有滑動金屬塊，兩個夾持盤的一側開設有多個滑動槽，多個滑動金屬塊均滑動安裝在對應的滑動槽中，多個夾持金屬塊的一側均固定安裝有冷卻外殼，多個冷卻外殼的內側均固定安裝有夾持水箱，多個冷卻外殼的一側均固定安裝有入水口和出水口，多個冷卻外殼相互靠近的一側均夾持有同一個增壓風機，通過對增壓風機夾持的同時也可以對其進行降溫冷卻。

6、具體的，所述冷卻腔室的一側內壁上固定安裝有抽水泵和送水泵，所述抽水泵與入水頭相連接，所述送水泵與出水頭相連接。

7、具體的，所述入水頭和出水頭的頂部均卡接安裝有環形伸縮管道，兩個環形伸縮管道均與同一側的多個夾持金屬塊相卡接，兩個環形伸縮管道的一側均卡接安裝有多個伸縮連接管道，便于將兩個環形伸縮管道中的冷卻液體通過多個伸縮連接管道輸送到或抽離出對應的夾持水箱中。

8、具體的，兩個環形伸縮管道中與抽水泵同側的環形伸縮管道上卡接安裝的多個伸縮連接管道分別與對應的出水口相連接，與送水泵同側的環形伸縮管道上卡接安裝的多個伸縮連接管道分別與對應的入水口相連接，兩個夾持伺服電機、抽水泵、送水泵和兩個散熱風機組均與信號接收器電路連接，方便工作人員通過遙控即可操控設備。

9、與現有技術相比，本實用新型的有益效果在于：

10、(1)本實用新型的一種燒結廠增壓風機的水源冷卻裝置，可以通過設置的結構對冷卻裝置進行方便快捷的替換和安裝，并且可以適應不同尺寸的增壓風機，極大程度的節省了工時，提高了工作效率。

11、(2)本實用新型的一種燒結廠增壓風機的水源冷卻裝置，通過設置的機構可以對冷卻裝置之中的循環水進行有效的降溫，提高了裝置的實用性。

技術特征：

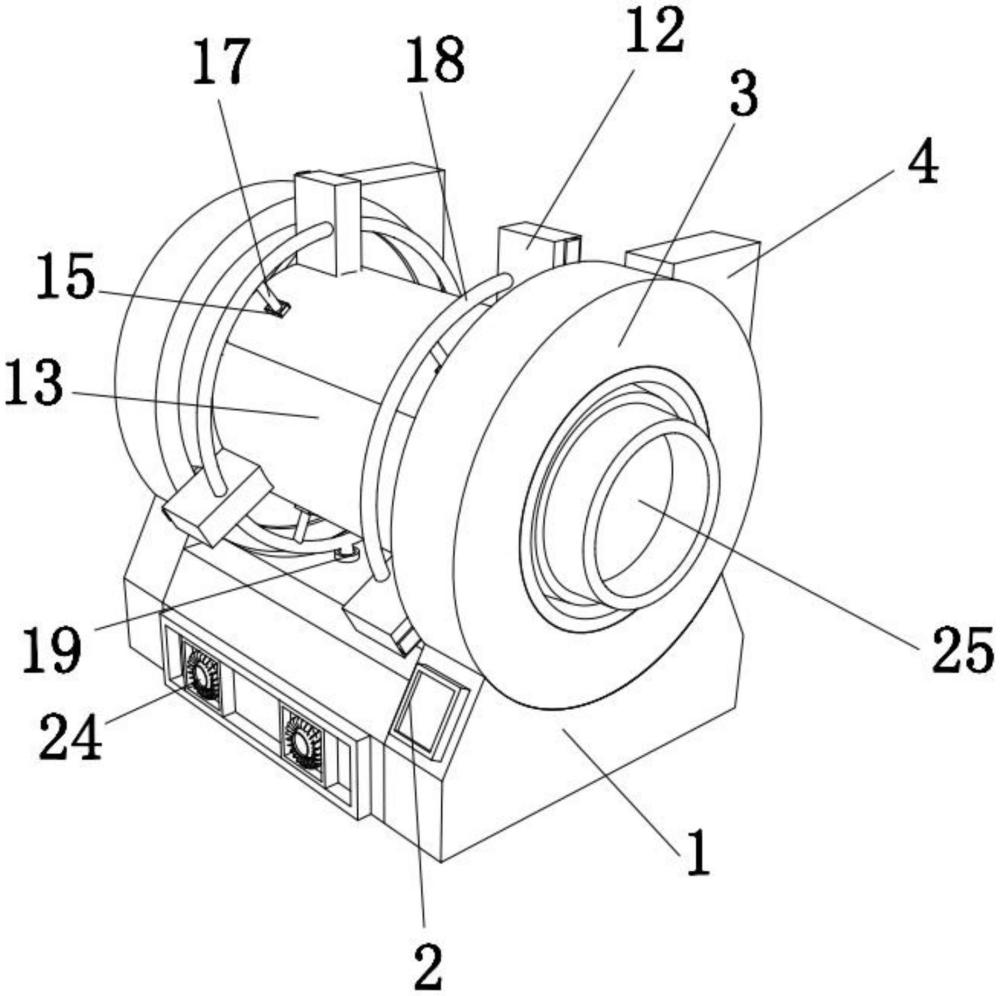

1.一種燒結廠增壓風機的水源冷卻裝置，其特征在于，包括：固定底座(1)，所述固定底座(1)的一側固定安裝有信號接收器(2)，所述固定底座(1)的頂部固定安裝有兩個夾持圓盤(3)，兩個夾持圓盤(3)的一側均轉動安裝有蝸輪(7)，兩個蝸輪(7)的一側均固定安裝有夾持盤(8)；

2.根據權利要求1所述的一種燒結廠增壓風機的水源冷卻裝置，其特征在于，兩個夾持圓盤(3)的內側均開設有傳動槽，兩個傳動槽中均轉動安裝有蝸桿(6)，兩個蝸桿(6)分別與對應的蝸輪(7)相嚙合。

3.根據權利要求2所述的一種燒結廠增壓風機的水源冷卻裝置，其特征在于，兩個夾持圓盤(3)的一側均固定安裝有保護外殼(4)，兩個保護外殼(4)的內部均固定安裝有夾持伺服電機(5)，兩個夾持伺服電機(5)的輸出軸分別與對應的蝸桿(6)相連接。

4.根據權利要求1所述的一種燒結廠增壓風機的水源冷卻裝置，其特征在于，多個限位金屬條(11)的一側均固定安裝有轉動柱(9)，多個轉動柱(9)上均轉動套設有滑動金屬塊(10)，兩個夾持盤(8)的一側開設有多個滑動槽，多個滑動金屬塊(10)均滑動安裝在對應的滑動槽中，多個夾持金屬塊(12)的一側均固定安裝有冷卻外殼(13)，多個冷卻外殼(13)的內側均固定安裝有夾持水箱(14)，多個冷卻外殼(13)的一側均固定安裝有入水口(15)和出水口(16)，多個冷卻外殼(13)相互靠近的一側均夾持有同一個增壓風機(25)。

5.根據權利要求4所述的一種燒結廠增壓風機的水源冷卻裝置，其特征在于，所述冷卻腔室(23)的一側內壁上固定安裝有抽水泵(20)和送水泵(22)，所述抽水泵(20)與入水頭(19)相連接，所述送水泵(22)與出水頭(21)相連接。

6.根據權利要求5所述的一種燒結廠增壓風機的水源冷卻裝置，其特征在于，所述入水頭(19)和出水頭(21)的頂部均卡接安裝有環形伸縮管道(18)，兩個環形伸縮管道(18)均與同一側的多個夾持金屬塊(12)相卡接，兩個環形伸縮管道(18)的一側均卡接安裝有多個伸縮連接管道(17)。

7.根據權利要求6所述的一種燒結廠增壓風機的水源冷卻裝置，其特征在于，兩個環形伸縮管道(18)中與抽水泵(20)同側的環形伸縮管道(18)上卡接安裝的多個伸縮連接管道(17)分別與對應的出水口(16)相連接，與送水泵(22)同側的環形伸縮管道(18)上卡接安裝的多個伸縮連接管道(17)分別與對應的入水口(15)相連接，兩個夾持伺服電機(5)、抽水泵(20)、送水泵(22)和兩個散熱風機組(24)均與信號接收器(2)電路連接。

技術總結
本技術屬于水源冷卻裝置領域，尤其是一種燒結廠增壓風機的水源冷卻裝置，針對現有的冷卻裝置無法方便快捷的進行安裝替換，無法適應尺寸不同的增壓風機，以及現有的冷卻裝置的效果不佳的問題，現提出如下方案，其包括固定底座，所述固定底座的一側固定安裝有信號接收器，所述固定底座的頂部固定安裝有兩個夾持圓盤，兩個夾持圓盤的一側均開設有多個移動槽，多個移動槽的一側內壁上均滑動安裝有限位金屬條，所述固定底座的頂部固定安裝有入水頭和出水頭，所述固定底座的內部開設有冷卻腔室。本技術可以通過設置的結構對冷卻裝置進行方便快捷的替換和安裝，同時可以適應不同尺寸的增壓風機，并且可以對增壓風機進行有效的降溫。

技術研發人員：趙立水,李南江,趙書雨,劉燕飛,藺祥堂
受保護的技術使用者：河北縱橫集團豐南鋼鐵有限公司
技術研發日：20240717
技術公布日：2025/4/24
