本發明涉及彈簧銷技術領域，更具體地說，涉及一種新型彈性開口銷。

背景技術：

開口銷是彈性銷中的一種，主要用于零件之間的定位、連接和固定，需具備良好的抗剪切力。傳統的開口銷的應用過程大致為螺母擰緊后，把開口銷插入螺母槽與螺栓尾部孔內，并將開口銷尾部扳開，防止螺母與螺栓的相對轉動。這種傳統的開口銷使用起來比較麻煩，費時費力，工作效率比較低，而且均為一次性的，不能重復使用，成本較高。

因此，由于現有技術中存在上述的技術缺陷，是本領域內技術人員亟待解決的技術問題。

技術實現要素：

本發明的目的為提供一種新型彈性開口銷，旨在解決背景技術中提到的現有開口銷中存在的問題。

為實現上述目的，本發明提供如下技術方案：

一種新型彈性開口銷，包括銷釘和固定銷，所述銷釘前端徑向設有銷孔，所述固定銷包括銷軸、支撐部、過渡彎曲部、夾持部和固定部，所述銷軸、支撐部、過渡彎曲部、夾持部和固定部依次連接且一體成型，所述銷軸插入所述銷孔內，所述夾持部為弧形設置且弧形彎曲內側壁與所述銷釘外壁緊貼，所述固定部端部向上彎曲形成U型槽，所述固定部所在平面垂直于所述夾持部所在平面，所述銷軸活動端部設于所述固定部彎曲形成U型槽內。

優選的，所述銷軸、夾持部和固定部外壁均包裹有橡膠皮。

優選的，所述銷釘的直徑是所述銷孔直徑的3-10倍。

優選的，所述新型彈性開口銷由圓柱形彈性鋼絲制成。

本發明的有益之處在于：本發明設計的開口銷利用本身的彈性形變實現對銷釘的固定，使用方便，省時省力；而且本發明設計的開口銷使用過程中不會對開口銷本身造成損傷，能夠進行重復的利用，節約了成本。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明的使用狀態圖；

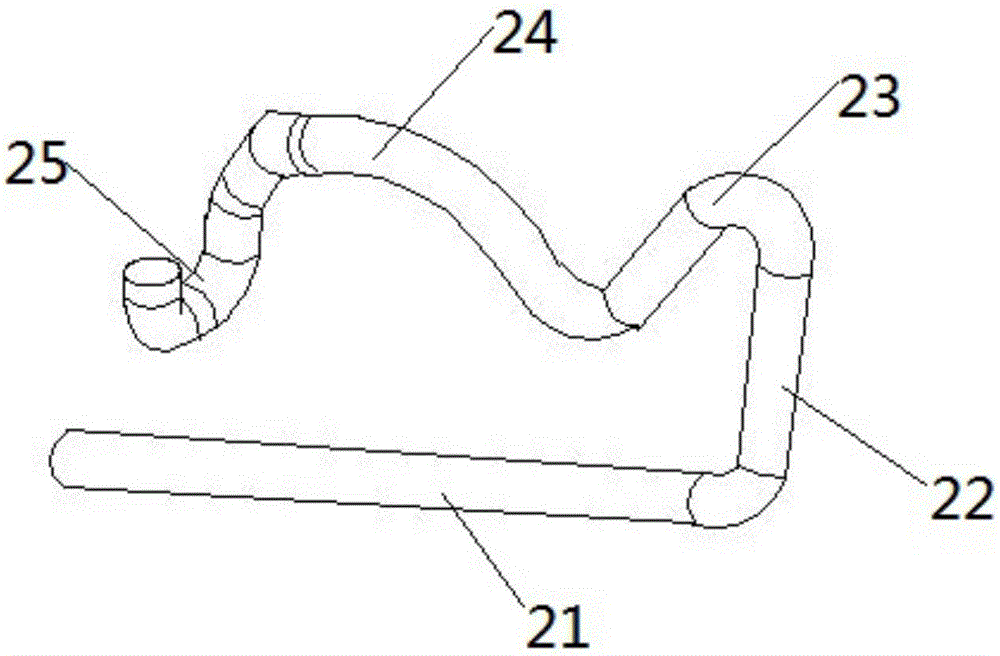

圖2為本發明中固定銷的結構示意圖；

圖3為本發明中銷釘的結構示意圖；

圖中：1為銷釘，2為固定銷，21為銷軸，22為支撐部，23為過渡彎曲部，24為夾持部，25為固定部，3為銷孔。

具體實施方式

本發明提供了一種新型彈性開口銷，本發明設計的新型彈性開口銷結構新穎，使用方便，省時省力，還能夠重復利用，值得大力的推廣和應用。

下面結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚和詳細的描述，顯然，所描述的實施例僅僅是本發明的一部分實施例，而不是全部實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。

一種新型彈性開口銷，如圖1所示包括銷釘1和固定銷2，如圖3所示所述銷釘1前端徑向設有銷孔3，如圖1和2所示所述固定銷2包括銷軸21、支撐部22、過渡彎曲部23、夾持部24和固定部25，所述銷軸21、支撐部22、過渡彎曲部23、夾持部24和固定部25依次連接且一體成型，所述銷軸21插入所述銷孔3內，所述夾持部24為弧形設置且弧形彎曲內側壁與所述銷釘1外壁緊貼，所述固定部25端部向上彎曲形成U型槽，所述固定部25所在平面垂直于所述夾持部24所在平面，所述銷軸21活動端部設于所述固定部25彎曲形成U型槽內。

更進一步的，所述銷軸21、夾持部24和固定部25外壁均包裹有橡膠皮，橡膠皮不僅能夠起到緩沖的作用，而且能夠使固定銷固定更加牢固。

更進一步的，所述銷釘1的直徑是所述銷孔3直徑的3-10倍。

更進一步的，所述新型彈性開口銷由圓柱形彈性鋼絲制成。

本發明的使用過程為：銷軸21穿過銷孔3，借助固定銷彈性形變的作用力將銷軸21放置到固定部25彎曲形成U型槽內，與此同時夾持部固定銷釘，夾持部24彎曲內側壁與所述銷釘1外壁緊貼。

本發明的有益之處在于：本發明設計的開口銷利用本身的彈性形變實現對銷釘的固定，使用方便，省時省力；而且本發明設計的開口銷使用過程中不會對開口銷本身造成損傷，能夠進行重復的利用，節約了成本。

本說明書中各個實施例采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間相同相似部分互相參見即可。

對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本發明。對這些實施例的多種修改對本領域的專業技術人員來說是顯而易見的，本文中所定義的一般原理可以在不脫離本發明的精神或范圍的情況下，在其它實施例中實現。因此，本發明將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
