本發明涉及一種清洗金屬工件的設備，具體地說是一種小件清洗機轉籃軸轉動支承組件的密封結構，屬于工件清洗技術領域。

背景技術：

金屬工件經熱處理成型之后需要冷卻，常規的冷卻方式是將溫度較高的工件置于淬火油中，以防止工件在冷卻過程中變形。工件經淬火油冷卻之后還需要將工件表面殘留的淬火油去除，以便工件的包裝、運輸和銷售。

目前，工件表面殘留的淬火油清洗方式主要有超聲波清洗。汽油和白電油清洗等，這些清洗方式和所用的清洗設備都存在設備購置成本高和使用成本高的問題，對于一些小工件來說，使用這些設備進行清洗，耗費成本較高。為此，申請人設計了一種制造成本和使用成本都更為低廉的小件清洗機。

技術實現要素：

本發明的目的在于克服現有技術中存在的不足，提供一種小件清洗機轉籃軸轉動支承組件的密封結構，其結構巧妙，設計合理，在不影響轉籃軸順暢轉動的情況下，能夠?qū)⑥D(zhuǎn)籃軸轉動支承組件進行有效密封，避免外界污物雜質的侵入，延長設備的使用壽命。

按照本發明提供的技術方案：小件清洗機轉籃軸轉動支承組件的密封結構，其特征在于：包括轉籃軸承座固定板、轉籃軸承座、轉籃軸、O型密封圈和Y型密封圈；所述轉籃軸承座固定在轉籃軸承座固定板上，轉籃軸承座與轉籃軸承座固定板之間設置有O型密封圈；所述轉籃軸通過轉籃軸轉動支承組件支承安裝在轉籃軸承座內，轉籃軸與轉籃軸承座之間設置有至少一個Y型密封圈。

作為本發明的進一步改進，所述轉籃軸承座固定板上設有環形槽，所述O型密封圈裝在所述環形槽內。

作為本發明的進一步改進，所述Y型密封圈有兩件，兩件Y型密封圈按底部相抵靠的方式設置。

作為本發明的進一步改進，所述Y型密封圈的厚度由頂端向底端逐漸減小，Y型密封圈的頂部設有環形溝槽。

作為本發明的進一步改進，所述環形溝槽的底部為凹弧形，環形溝槽的兩邊側面為凸弧形，環形溝槽的底部與兩邊側面之間平滑過渡連接。

作為本發明的進一步改進，所述環形溝槽兩邊的頂點處為尖錐形。

作為本發明的進一步改進，所述O型密封圈和Y型密封圈均采用橡膠材料制成。

本發明與現有技術相比，具有如下優點：本發明結構巧妙，設計合理，在不影響轉籃軸順暢轉動的情況下，能夠?qū)⑥D(zhuǎn)籃軸轉動支承組件進行有效密封，避免外界污物雜質的侵入，延長設備的使用壽命。

附圖說明

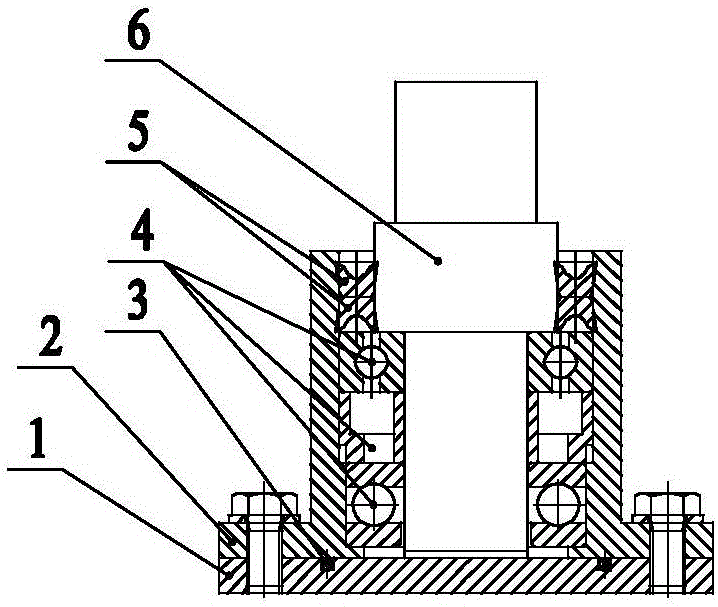

圖1為本發明實施例的結構示意圖。

圖2為圖1中Y型密封圈的結構放大示意圖。

具體實施方式

下面結合具體附圖和實施例對本發明作進一步說明。

如圖所示：實施例中的小件清洗機轉籃軸轉動支承組件的密封結構主要由轉籃軸承座固定板1、轉籃軸承座2、O型密封圈3、Y型密封圈5和轉籃軸6組成。

如圖1所示，所述轉籃軸承座2用螺栓固定在轉籃軸承座固定板1上，轉籃軸承座2與轉籃軸承座固定板1之間設置有O型密封圈3；所述轉籃軸6通過轉籃軸轉動支承組件4支承安裝在轉籃軸承座2內，轉籃軸6與轉籃軸承座2之間設置有至少一個Y型密封圈5。

如圖1所示，本實施例中，所述轉籃軸承座固定板1上設有環形槽，所述O型密封圈3裝在所述環形槽內。所述Y型密封圈5有兩件，兩件Y型密封圈5按底部相抵靠的方式設置。

本實施例中，所述Y型密封圈5的結構如圖2所示，Y型密封圈5的厚度由頂端向底端逐漸減小，Y型密封圈5的頂部設有環形溝槽5a。所述環形溝槽5a的底部為凹弧形，環形溝槽5a的兩邊側面為凸弧形，環形溝槽5a的底部與兩邊側面之間平滑過渡連接。所述環形溝槽5a兩邊的頂點處為尖錐形。

本實施例中，所述O型密封圈3和Y型密封圈5均優選采用橡膠材料制成。
