本實用新型涉及減壓器領域，特別是涉及一種帶有調節閥桿的無筒抗摔氣體減壓器。

背景技術：

氣體減壓器，是一種對高壓瓶裝氣體進行減壓的裝置,現有的氣體減壓器大多都是安裝有氣壓表和采用筒狀玻璃管內置氣珠結構的流量計，而且現在氣壓表多是直接外置安裝在閥體上，并沒有保護結構來保護氣壓表和流量計，這種結構在使用過程中一旦氣體減壓器摔在地上則氣壓表和流量計都極易損壞，氣壓表和流量計一旦損壞則氣體減壓器就無法正常工作，這樣就導致氣體減壓器的使用壽命低。

技術實現要素：

本實用新型所要解決的技術問題是提供一種帶有調節閥桿的無筒抗摔氣體減壓器，結構牢固，取消了流量計，具有抗摔性好，體積小巧，攜帶方便，采用活塞式減壓結構，具有一定的節能穩壓作用，并安裝有流量調節閥桿，操作簡單，方便調節。

本實用新型解決其技術問題所采用的技術方案是：提供一種帶有調節閥桿的無筒抗摔氣體減壓器，包括閥體、進氣管和壓力表，所述的閥體的上下左右分別開有上氣道、下氣道、左氣道和右氣道，所述的閥體的上端安裝有與上氣道相連通的進氣管，該閥體的左端連接有與左氣道連通的出氣管，該閥體的右端連接有與右氣道相連通的壓力表，所述的閥體的下端安裝有閥蓋，該閥蓋的內部上下滑動安裝有密封活塞，該密封活塞的一側居中布置有伸入到下氣道內的活塞桿，所述的活塞桿內部中空與密封活塞另一側的密封艙相連通且側壁開孔，所述的密封活塞與閥體之間連接有彈簧，所述的右氣道與上氣道以及下氣道相連通，所述的左氣道與下氣道相連通；

所述的閥體的側壁上橫向開有與下氣道相通的調節氣道，所述的調節氣道內安裝有調節閥桿，所述的調節閥桿移動到最下端的時候其下端面將下氣道側壁上的氣孔堵住，所述的調節氣道的側壁開有與左氣道相連通的連接氣道，所述的閥體的下端面與調節閥桿相對應的位置插入布置有延伸至調節閥桿的鎖緊螺釘。

進一步的，所述的調節閥桿包括插入到閥體內的螺柱體以及布置在螺柱體一端的轉動圓盤。

進一步的，所述的進氣管的一端進氣口處安裝有過濾片。

進一步的，所述的密封活塞的外側壁上嵌入有與閥蓋內壁相接觸的密封圈，所述的活塞桿的外側壁上安裝有與下氣道相接觸的密封圈。

進一步的，所述的閥蓋的中部側壁上開有防爆孔。

進一步的，所述的調節閥桿的外側與調節氣道側壁之間布置有O型密封圈。

高壓氣瓶中的氣體經過進氣管進入到減壓器的上氣道中，從上氣道進入的氣體分成兩路從小孔分別進入到壓力表和下氣道中，進入到下氣道中的氣體并將密封活塞往下推移，同時下氣道中的氣體從活塞桿上的氣孔進入到活塞和閥蓋之間的密封艙內，密封艙內充滿氣體后推動活塞向上，與下氣道內的氣體的作用以及穩壓彈簧的力量相平衡，實現減壓的效果；

如果擰動調節閥桿就可以將下氣道上的氣孔打開，此時減壓后的下氣道內的氣體進入到調節氣道內，再經過連接氣道進入到左氣道內并由出氣管排出，這樣就實現了輸出氣壓的平衡，調節閥桿開的越大，出氣量就越大。

密封活塞和活塞桿上的密封圈出現破損的時候，氣體會從閥蓋側面的防爆孔自動排出，保證減壓器的安全使用。

有益效果

本實用新型涉及一種帶有調節閥桿的無筒抗摔氣體減壓器，結構牢固，取消了流量計，具有抗摔性好，體積小巧，攜帶方便，采用活塞式減壓結構，具有一定的節能穩壓作用，并安裝有流量調節閥桿，操作簡單，方便調節。

附圖說明

圖1是本實用新型的主視半剖結構圖；

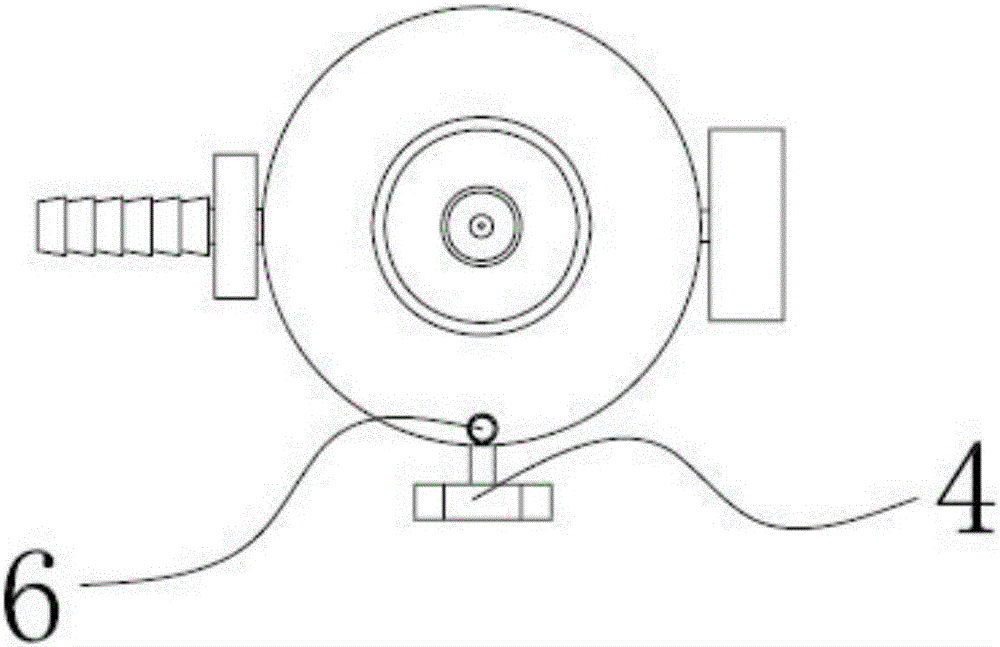

圖2是本實用新型的俯視結構圖；

圖3是本實用新型的截面剖視結構圖。

具體實施方式

下面結合具體實施例，進一步闡述本實用新型。應理解，這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。此外應理解，在閱讀了本實用新型講授的內容之后，本領域技術人員可以對本實用新型作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。

如圖1-3所示，本實用新型的實施方式涉及一種帶有調節閥桿的無筒抗摔氣體減壓器，包括閥體1、進氣管3和壓力表8，所述的閥體1的上下左右分別開有上氣道10、下氣道12、左氣道11和右氣道9，所述的閥體1的上端安裝有與上氣道10相連通的進氣管3，該閥體1的左端連接有與左氣道11連通的出氣管5，該閥體1的右端連接有與右氣道9相連通的壓力表8，所述的閥體1的下端安裝有閥蓋2，該閥蓋2的內部上下滑動安裝有密封活塞13，該密封活塞13的一側居中布置有伸入到下氣道12內的活塞桿14，所述的活塞桿14內部中空與密封活塞13另一側的密封艙相連通且側壁開孔，所述的密封活塞13與閥體1之間連接有彈簧15，所述的右氣道9與上氣道10以及下氣道12相連通，所述的左氣道11與下氣道12相連通；

所述的閥體1的側壁上橫向開有與下氣道12相通的調節氣道18，所述的調節氣道18內安裝有調節閥桿4，所述的調節閥桿4移動到最下端的時候其下端面將下氣道12側壁上的氣孔堵住，所述的調節氣道18的側壁開有與左氣道11相連通的連接氣道17，所述的閥體1的下端面與調節閥桿4相對應的位置插入布置有延伸至調節閥桿4的鎖緊螺釘6。

進一步的，所述的調節閥桿4包括插入到閥體1內的螺柱體以及布置在螺柱體一端的轉動圓盤。

進一步的，所述的進氣管3的一端進氣口處安裝有過濾片，能防止雜物進入到進氣管中。

所述的密封活塞13的外側壁上嵌入有與閥蓋2內壁相接觸的密封圈，所述的活塞桿14的外側壁上安裝有與下氣道12相接觸的密封圈，所述的閥蓋2的中部側壁上開有防爆孔。

所述的調節閥桿4的外側與調節氣道18側壁之間布置有O型密封圈16。

高壓氣瓶中的氣體經過進氣管3進入到減壓器的上氣道10中，從上氣道10進入的氣體分成兩路從小孔分別進入到壓力表8和下氣道12中，進入到下氣道12中的氣體并將密封活塞13往下推移，同時如果擰動調節閥桿4就可以將下氣道12上的氣孔打開，此時減壓后的下氣道12內的氣體進入到調節氣道18內，再經過連接氣道17進入到左氣道內并由出氣管11排出，這樣就實現了輸出氣壓的平衡，調節閥桿開的越大，出氣量就越大。

密封活塞13和活塞桿14上的密封圈出現破損的時候，氣體會從閥蓋側面的防爆孔自動排出，保證減壓器的安全使用。

本實用新型所述的減壓器結構牢固，取消了流量計，具有抗摔性好，體積小巧，攜帶方便，采用活塞式減壓結構，具有一定的節能穩壓作用，并安裝有流量調節閥桿，操作簡單，方便調節。
