本實用新型涉及吸塵器領域，尤其是涉及一種用于吸塵器的三通閥和具有其的吸塵器。

背景技術：

隨著家庭生活需求的多樣化，家庭生活中需要清潔地面、墻壁、天花板、臺面等。吸塵器在清潔這些不同的工作面時，為了增加用戶使用吸塵器的愉悅感，在清潔地面時，吸塵器的地刷與地面接觸，吸塵器的工作載體(即空氣)從地刷入口→塵杯→機體→電機，以形成一個風道。而當用戶在清潔天花板、臺面等其他不方便使用地刷的工作面時，可能就需要用到其他輔助吸口，這樣，吸塵器的工作載體就從輔助吸口→塵杯→機體→電機，以形成一個風道。因此，用戶在清潔不同的工作面時，就需要事先選擇好吸塵器的工作風道，相關技術中，上述兩個風道之間通常通過一個三通閥來進行切換。

然而，現有的三通閥由于密封面同時又是運轉面，所以對材料、以及制作精度要求都較高，從而使得成本比較高。

技術實現要素：

本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型的一個目的在于提出一種用于吸塵器的三通閥。

本實用新型的另一個目的在于提出一種具有上述三通閥的吸塵器。

根據本實用新型第一方面的用于吸塵器的三通閥，包括：閥體，所述閥體上形成有第一進口、第二進口和出口，所述第一進口和所述第二進口分別形成在所述閥體的沿第一方向彼此相對的兩個側壁上；和閥芯，所述閥芯沿所述第一方向在第一位置和第二位置之間可移動地設在所述閥體上，當所述閥芯位于所述第一位置時所述第一進口和所述出口連通且所述閥芯封閉所述第二進口，當所述閥芯位于所述第二位置時所述第二進口和所述出口連通且所述閥芯封閉所述第一進口。

根據本實用新型第一方面的用于吸塵器的三通閥，通過將第一進口和第二進口設置在閥體的沿第一方向彼此相對的兩個側壁上、并使閥芯相對于閥體沿第一方向在第一位置和第二位置之間可移動，降低了對三通閥的材料以及制作精度的要求，從而降低了成本。

根據本實用新型的一些實施例，所述閥芯的第一端穿過所述第一進口伸入所述閥體內，所述閥芯內具有第一進口通道，當所述閥芯位于所述第一位置時所述第一進口通道與所述出口連通，所述閥芯的所述第一端適于封閉所述第一進口或所述第二進口。

進一步地，所述閥體和所述閥芯之間設有彈性件，所述彈性件構造成朝向所述第一進口的方向常推動所述閥芯。

具體地，所述閥體包括在第一方向上設置的第一閥體和第二閥體，所述第一閥體包括內外設置的內閥段和外閥段、以及連接在所述內閥段和所述外閥段之間的連接閥段，所述內閥段內限定出所述第一進口，所述閥芯包括在第一方向上設置的第一閥芯和第二閥芯，所述第一閥芯和所述第二閥芯的連接處設有向外延伸的延伸段，所述第二閥芯的自由端伸入所述第二閥體內，所述延伸段和所述第二閥芯的所述自由端分別位于所述內閥段的兩側，所述彈性件止抵在所述延伸段和所述連接閥段之間。

可選地，所述彈性件為彈簧。

進一步地，所述閥芯的所述第一端的遠離所述第一進口的一側表面上設有第一密封片，所述閥芯的所述第一端的鄰近所述第一進口的一側表面上設有第二密封片。

可選地，所述第一密封片和所述第二密封片分別為EVA密封片。

根據本實用新型的一些實施例，所述用于吸塵器的三通閥進一步包括：鎖扣結構，所述鎖扣結構設在所述閥芯和所述閥體之間，當所述閥芯位于所述第一位置時所述鎖扣結構適于將所述閥芯保持在所述第一位置。

具體地，所述鎖扣結構包括：鎖扣件，所述鎖扣件設在所述閥芯上；和鎖扣凸起，所述鎖扣凸起設在所述閥體上，當所述閥芯移動至所述第一位置時所述鎖扣件與所述鎖扣凸起配合以將所述閥芯保持在所述第一位置。

根據本實用新型第二方面的吸塵器，包括：吸塵器本體，所述吸塵器本體包括塵氣分離裝置，所述吸塵器本體上形成有地刷入口和輔助吸口；和根據本實用新型上述第一方面的用于吸塵器的三通閥，所述三通閥的第一進口與所述輔助吸口相通，所述第二進口與所述地刷入口相通，且所述出口與所述塵氣分離裝置相通。

本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中 變得明顯，或通過本實用新型的實踐了解到。

附圖說明

本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：

圖1是根據本實用新型實施例的用于吸塵器的三通閥的爆炸圖；

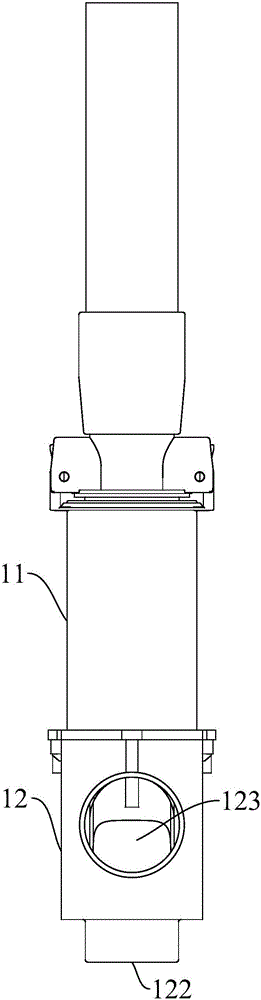

圖2是圖1中所示的三通閥的示意圖，其中閥芯位于第一位置；

圖3是圖2中所示的三通閥的側視圖；

圖4是圖2中所示的三通閥的剖面圖；

圖5是圖1中所示的三通閥的另一個示意圖，其中閥芯位于第二位置；

圖6是圖5中所示的三通閥的側視圖；

圖7是圖5中所示的三通閥的剖面圖。

附圖標記：

100：三通閥；

1：閥體；11：第一閥體；12：第二閥體；

111：內閥段；112：外閥段；113：連接閥段；

121：第一進口；122：第二進口；123：出口；

21：第一閥芯；211：延伸段；22：第二閥芯；23：第一進口通道；

3：彈性件；4：第一密封片；5：第二密封片；6：密封片；

71：鎖扣件；72：鎖扣凸起；73：鎖扣彈簧。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本實用新型，而不能理解為對本實用新型的限制。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述 本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

下面參考圖1-圖7描述根據本實用新型第一方面實施例的用于吸塵器(圖未示出)的三通閥100。三通閥100可以用于吸塵器例如立式吸塵器。在本申請下面的描述中，以三通閥100用于立式吸塵器為例進行說明。當然，本領域的技術人員可以理解，三通閥100還可以用于臥式吸塵器等。

如圖1-圖7所示，根據本實用新型第一方面實施例的用于吸塵器例如立式吸塵器的三通閥100，包括閥體1和閥芯。

閥體1上形成有第一進口121、第二進口122和出口123，第一進口121和第二進口122分別形成在閥體1的沿第一方向(例如，圖4和圖7中的上下方向)彼此相對的兩個側壁上。閥芯沿上述第一方向在第一位置和第二位置之間可移動地設在閥體1上。由此，由于第一進口121和第二進口122分別位于閥芯移動方向的兩端，這樣就無需對閥芯和閥體1相對移動的移動面(即閥芯的側壁)進行密封，從而降低了對三通閥100材料以及制作精度要求，進而降低了成本。

當閥芯位于第一位置(如圖4所示的位置)時，第一進口121和出口123連通且閥芯封閉第二進口122；當閥芯位于第二位置(如圖7所示的位置)時，第二進口122和出口123連通且閥芯封閉第一進口121。也就是說，當閥芯位于第一位置時，第一進口121和出口123保持連通，而第二進口122與第一進口121和出口123均不連通，即流體(可以是氣體，也可以是液體，或者氣液混合物等)只能通過第一進口121流向出口123；同樣地，當閥芯位于第二位置時，第二進口122和出口123保持連通，而第一進口121與第二進口122和出口123均不連通，此時流體只能通過第二進口122 流向出口123。

根據本實用新型實施例的用于吸塵器例如立式吸塵器的三通閥100，通過將第一進口121和第二進口122設置在閥體1的沿第一方向彼此相對的兩個側壁上、并使閥芯相對于閥體1沿第一方向在第一位置和第二位置之間可移動，降低了對三通閥100的材料以及制作精度的要求，從而降低了成本。

根據本實用新型的一些實施例，閥芯的第一端穿過第一進口121伸入閥體1內，閥芯內具有第一進口通道23，當閥芯位于第一位置時第一進口通道23與出口123連通，閥芯的第一端適于封閉第一進口121或第二進口122。此時僅閥芯的第一端就可以實現封閉第一進口121或第二進口122，從而進一步降低了對三通閥100的材料以及制作精度的要求，從而進一步降低了成本。

例如，如圖4和圖7所示，第一進口121和第二進口122上下間隔設置，出口123形成在閥體1的側壁上且在上下方向上位于第一進口121和第二進口122之間，閥芯的下端穿設在第一進口121處，閥芯可以為中空結構以限定出第一進口通道23，當閥芯位于第一位置時，閥芯的下端封閉第二進口122，氣流可以通過第一進口通道23流向出口123，當閥芯從第一位置向上移動至第二位置時，閥芯的下端封閉第一進口121，此時氣流通過第二進口122流向出口123。

如圖1、圖4和圖7所示，閥芯的第一端的遠離第一進口121的一側表面(例如，圖4和圖7中的下表面)上設有第一密封片4，第一密封片4用于密封閥芯的第一端和第二進口122之間的縫隙，閥芯的第一端的鄰近第一進口121的一側表面(例如，圖4和圖7中的上表面)上設有第二密封片5，第二密封片5用于密封閥芯的第一端和第一進口121之間的縫隙。由此，通過設置第一密封片4和第二密封片5，可以有效保證三通閥100的密封性。

可選地，第一密封片4和第二密封片5分別為EVA(EVA是乙烯和醋酸共聚而成的，中文化學名稱為：乙烯-醋酸乙烯共聚物(乙烯-乙酸乙烯共聚物)，英文化學名稱為：Ethylene Vinyl Acetate Copolymer)密封片，但不限于此。

根據本實用新型的進一步實施例，閥體1和閥芯之間設有彈性件3，彈性件3構造成朝向第一進口121的方向常推動閥芯。由此，在閥芯從第一位置向第二位置移動的過程中，閥芯可以在彈性件3的彈力作用下移動至第二位置。例如，如圖1-圖7所示，當第二位置位于第一位置的上方時，閥芯可以在彈性件3的作用下方便且順利地向上移動到第二位置。可選地，彈性件3為彈簧，結構簡單且成本低，但不限于此。

具體而言，閥體1包括在第一方向上設置的第一閥體11和第二閥體12，第一閥體11包括內外設置的內閥段111和外閥段112、以及連接在內閥段111和外閥段112之間的連接閥段113，內閥段111內限定出第一進口121，閥芯包括在第一方向上設置的第一閥芯21和第二閥芯22，第一閥芯21和第二閥芯22的連接處設有向外延伸的延伸段211，第二閥芯22的自由端伸入第二閥體12內，延伸段211和第二閥芯22的自由端分別位于內閥段111的兩側，彈性件3止抵在延伸段211和連接閥段113之間。

例如，如圖1、圖4和圖7所示，第一閥體11和第二閥體12上下彼此相連，第一閥體11的內閥段111和外閥段112可以形成為同軸設置且沿周向延伸的環形，當然，內閥段111和外閥段112還可以分別包括沿周向間隔設置的多個子閥段，且內閥段111的高度低于外閥段112的高度，連接閥段113連接在內閥段111和外閥段112的底部之間，第一進口121形成在第一閥體11和第二閥體12的連接處，第二進口122形成在第二閥體12的底部，且出口123形成在第二閥體12的側壁上，第一閥芯21和第二閥芯22上下彼此相連，延伸段211從第一閥芯21的底部水平向外延伸，內閥段111位于第二閥芯22的兩端之間，由于第二閥芯22的兩端的外周尺寸大于內閥段111的外周尺寸，從而閥芯不會從閥體1內脫出，彈簧套設在內閥段111外，且彈簧的兩端分別與延伸段211和連接閥段113止抵。當閥芯從第二位置向下移動時，需要對閥芯施加一個向下的外力以克服彈簧的彈力，在此過程中，彈簧逐漸被壓縮；當閥芯從第一位置向上移動時，壓縮的彈簧可以對閥芯施加向上的作用力以使其移動至第二位置。其中，圖1、圖4和圖7中僅示出了彈簧的一部分。

進一步地，第一閥芯21和第二閥芯22之間設有密封片6，以密封第一閥芯21和第二閥芯22之間的縫隙。

根據本實用新型的一些實施例，用于吸塵器的三通閥100進一步包括：鎖扣結構，鎖扣結構設在閥芯和閥體1之間，當閥芯位于第一位置時鎖扣結構適于將閥芯保持在第一位置。由此，閥芯不會在彈性件3例如彈簧的彈力作用下而離開第一位置。

具體而言，鎖扣結構包括：鎖扣件71和鎖扣凸起72，鎖扣件71設在閥芯上，鎖扣凸起72設在閥體1上，當閥芯移動至第一位置時鎖扣件71與鎖扣凸起72配合以將閥芯保持在第一位置。例如，如圖1所示，鎖扣件71可以通過樞轉軸可樞轉地連接在閥芯的側壁上，鎖扣件71和閥芯之間設有鎖扣彈簧73，鎖扣彈簧73位于樞轉軸的遠離鎖扣凸起72的一側(例如，圖1的上側)，鎖扣凸起72設在第一閥體11的頂部且沿第一閥體11的周向環形延伸，當閥芯從第一位置向下移動時，鎖扣件71的下端碰 到鎖扣凸起72繞樞轉軸向外樞轉，當閥芯繼續向下移動時，鎖扣件71將在鎖扣彈簧73的作用下下端向內樞轉以與鎖扣凸起72扣合，從而將閥芯鎖止在第一位置。

進一步地，鎖扣件71可以為多個，且多個鎖扣件71沿閥芯的周向間隔設置。更進一步地，鎖扣件71為兩個，且兩個鎖扣件71沿閥芯的徑向相對，如圖1所示。

根據本實用新型實施例的用于吸塵器例如立式吸塵器的三通閥100，通過設置可上下活塞式運動的閥芯，降低了對三通閥100的材料、及制作精度要求，從而降低了成本。

根據本實用新型第二方面實施例的吸塵器，包括：吸塵器本體和三通閥100，吸塵器本體包括塵氣分離裝置，吸塵器本體上形成有地刷入口和輔助吸口，三通閥100的第一進口121與輔助吸口相通，第二進口122與地刷入口相通，且出口123與塵氣分離裝置相通。其中，三通閥100為根據本實用新型上述第一方面的用于吸塵器的三通閥100。

當清潔地面時，可以將閥芯移動至第二位置使地刷入口與塵氣分離裝置例如塵杯等連通，從而地面上的灰塵等可以通過地刷入口經由三通閥100進入塵杯，在塵杯內塵氣分離后通過吸塵器本體經電機后排出；當清潔天花板、臺面等其他不方便使用地刷的工作面時，可以將閥芯移動至第一位置使輔助吸口(例如，軟管等)與塵氣分離裝置例如塵杯等連通，從而地面上的灰塵等可以通過輔助吸口經由三通閥100進入塵杯，在塵杯內塵氣分離后通過吸塵器本體經電機后排出。

根據本實用新型實施例的吸塵器，通過采用上述的三通閥100，可以最大限度地提高用戶使用舒適度和滿意度，且成本低廉。

根據本實用新型實施例的吸塵器例如立式吸塵器的其他構成以及操作對于本領域普通技術人員而言都是已知的，這里不再詳細描述。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示意性實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

盡管已經示出和描述了本實用新型的實施例，本領域的普通技術人員可以理解：在不脫離本實用新型的原理和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由權利要求及其等同物限定。
