本實用新型屬于顯示設備領域，尤其涉及顯示設備壁掛轉接件的安裝結構及顯示設備。

背景技術：

現有技術中，液晶電視和液晶電腦一體機上壁掛轉接件的主要有以下安裝方式：一是各壁掛轉接件都直接通過螺釘固定在主機殼上；二是各壁掛轉接件直接注塑或熱壓于后蓋上；三是上面兩個壁掛轉接件通過螺釘固定在主機殼上、下面兩個壁掛轉接件注塑或熱壓于后蓋上。現有壁掛轉接件的這三種安裝方式在具體應用中都仍存在不足之處，具體體現如下：

1)上述第一種安裝方式中，壁掛轉接件的強度和安裝牢固性都比較可靠，但要求主機殼具有足夠大的強度，否則會在長期受力情況下造成整機變形；另外這種安裝方式中壁掛轉接件的安裝會占去很多裝配主板的安裝位置，而主板在安裝位置需避開足夠的距離以保證高壓電擊安全，從而導致整機的后蓋相當的大，給產品的整體外觀造成影響，并會導致產品的成本增加。

2)上述第二種安裝方式中，壁掛轉接件的強度和安裝牢固可靠性都比較差，故，其只適用于小尺寸、重量小于5公斤以下的液晶電視和液晶電腦一體機中，而無法適用于重量太重和尺寸太大的液晶電視和液晶電腦一體機中。

3)上述第三種安裝方式中，壁掛轉接件的強度和安裝牢固可靠性雖然相對第二種安裝方式略有所提高，但是其應用于42寸以上、超過10公斤的大尺寸、大重量液晶電視和液晶電腦一體機中時，仍會存在強度不足和牢固可靠性差7684缺陷；尤其是當整機掛墻時用戶需要一定的前傾時，壁掛轉接件強度和安 裝牢固可靠性更是難以滿足要求。

技術實現要素：

本實用新型的目的在于克服上述現有技術的至少一個不足之處，提供了顯示設備壁掛轉接件的安裝結構及顯示設備，其在保證壁掛轉接件的安裝不會占用主板裝配空間的前提下，解決了大尺寸、大重量顯示設備壁掛轉接件的安裝問題。

為達到上述目的，本實用新型采用的技術方案是：顯示設備壁掛轉接件的安裝結構，包括主機殼、中間連接組件和若干個設于所述主機殼之后側部的壁掛轉接件，所述中間連接組件緊固安裝于所述主機殼的后側部，所述壁掛轉接件卡插安裝于所述中間連接組件上。

可選地，所述中間連接組件包括緊固安裝于所述主機殼之后側部的屏蔽罩和至少一塊設于所述屏蔽罩之外邊緣并與所述主機殼緊固連接的端子擋板，各所述壁掛轉接件分布于所述屏蔽罩的左、右兩側外邊緣處并分別與所述屏蔽罩和/或所述端子擋板卡插連接。

可選地，所述端子擋板設有兩塊，所述屏蔽罩的外邊緣還凸設有兩塊連接折板，兩所述端子擋板和兩所述連接折板分別分布于所述屏蔽罩外邊緣的四周，各所述壁掛轉接件分別與各所述連接折板和/或所述端子擋板卡插連接。

可選地，每個所述壁掛轉接件都包括基板和凸設于所述基板上的連接柱，每塊所述基板的一端都與一塊所述連接折板或所述端子擋板卡插連接、另一端都與另一塊所述連接折板或所述端子擋板卡插連接。

可選地，每塊所述基板的兩端都凸設有卡位凸扣，每塊所述連接折板和所述端子擋板上都設有至少一個供所述卡位凸扣插入定位的插孔。

可選地，兩塊所述端子擋板包括設于所述屏蔽罩之右側外邊緣的側部端子擋板和設于所述屏蔽罩之底部外邊緣的底部端子擋板，兩塊所述連接折板包括設于所述屏蔽罩之左側外邊緣的側部連接折板和設于所述屏蔽罩之頂部外邊緣 的頂部連接折板，各所述壁掛轉接件分別分布安裝于所述側部連接折板和所述側部端子擋板上。

可選地，所述壁掛轉接件設有四個，四個所述壁掛轉接件分別為左上部壁掛轉接件、左下部壁掛轉接件、右上部壁掛轉接件和右下部壁掛轉接件，其中，所述左上部壁掛轉接件的兩端分別與所述側部連接折板和所述頂部連接折板卡插連接，所述左下部壁掛轉接件的兩端分別與所述側部連接折板和所述底部端子擋板卡插連接，所述右上部壁掛轉接件的兩端分別與所述側部端子擋板和所述頂部連接折板卡插連接，所述右下部壁掛轉接件的兩端分別與所述側部端子擋板和所述底部端子擋板卡插連接。

可選地，上述的顯示設備壁掛轉接件的安裝結構，還包括蓋合于所述主機殼之后側部的后蓋，所述中間連接組件位于所述主機殼與所述后蓋之間，每個所述壁掛轉接件都包括位于所述主機殼與所述后蓋之間的基板和凸設于所述基板上并穿設凸露于所述后蓋外的連接柱。

可選地，所述后蓋通過若干個第一螺釘穿設連接所述壁掛轉接件和所述中間連接組件，且所述后蓋通過若干個第二螺釘穿設連接所述主機殼。

本實用新型提供的顯示設備壁掛轉接件的安裝結構，通過一安裝于主機殼后側部的中間連接組件來間接實現壁掛轉接件與主機殼之間的連接，這樣，既可使得壁掛轉接件的安裝不會占用主板的裝配空間，又可有效保證壁掛轉接件具有足夠的強度和安裝牢固可靠性，從而有效解決了大尺寸(42寸及以上)、大重量(10公斤及以上)顯示設備中壁掛轉接件的安裝問題，且其顯示設備的后蓋可設計得足夠小，保證了產品的整體外形美觀性。此處，壁掛轉接件采用卡插方式安裝于中間連接組件上，其安裝操作非常簡單、方便，利于提高產品的組裝生產效率。

進一步地，本實用新型還提供了顯示設備，其具有上述的顯示設備壁掛轉接件的安裝結構。

本實用新型提供的顯示設備，由于采用了上述的顯示設備壁掛轉接件的安裝結構，故，既保證了顯示設備的外形美觀性，又保證了顯示設備在具體應用場合安裝的穩固可靠性，有效提高了產品的綜合性能，從而利于提高產品的市場競爭力。

附圖說明

圖1是本實用新型實施例提供的顯示設備壁掛轉接件的安裝結構的分解示意圖；

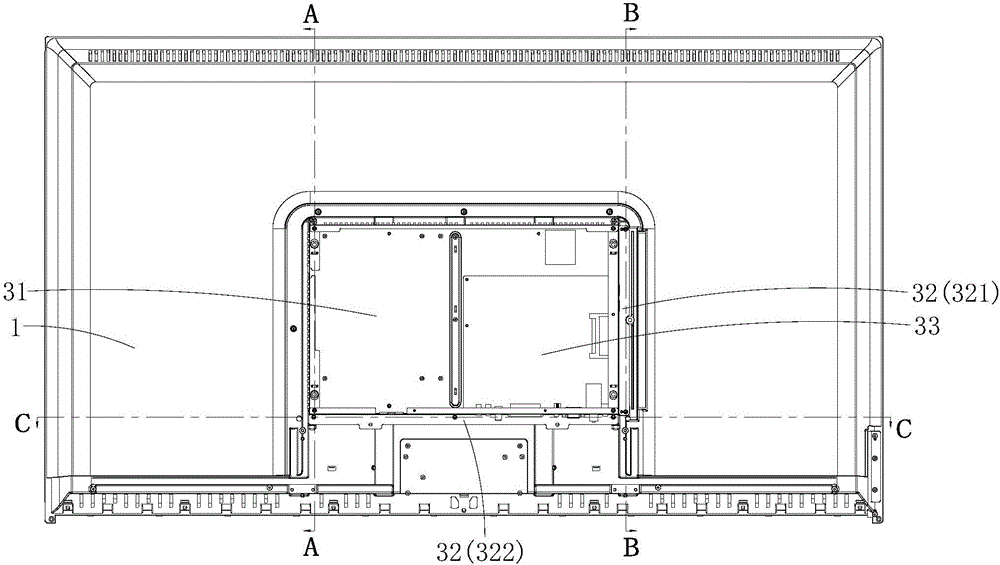

圖2是本實用新型實施例提供的主機殼、壁掛轉接件、中間連接組件的平面裝配示意圖；

圖3是圖2中A-A的剖面示意圖；

圖4是圖2中B-B的剖面示意圖；

圖5是圖2中C-C的剖面示意圖；

圖6是本實用新型實施例提供的壁掛轉接件的結構示意圖；

圖7是本實用新型實施例提供的中間連接組件的分解示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件上時，它可以直接在另一個元件上或者可能同時存在居中元件。當一個元件被稱為是“連接”另一個元件，它可以是直接連接另一個元件或者可能同時存在居中元件。

還需要說明的是，以下實施例中的左、右、上、下、頂、底等方位用語，僅是互為相對概念或是以產品的正常使用狀態為參考的，而不應該認為是具有 限制性的。

如圖1-7所示，本實用新型實施例提供的顯示設備壁掛轉接件的安裝結構，包括主機殼1、中間連接組件3和若干個設于主機殼1之后側部的壁掛轉接件2，中間連接組件3緊固安裝于主機殼1的后側部，壁掛轉接件2卡插安裝于中間連接組件3上。本實用新型實施例提供的顯示設備壁掛轉接件的安裝結構，通過一安裝于主機殼1后側部的中間連接組件3來間接實現壁掛轉接件2與主機殼1之間的連接，這樣，既可使得壁掛轉接件2的安裝不會占用主板33的裝配空間，又可有效保證壁掛轉接件2具有足夠的強度和安裝牢固可靠性，從而有效解決了大尺寸(42寸及以上)、大重量(10公斤及以上)顯示設備中壁掛轉接件2的安裝問題，且其顯示設備的后蓋4可設計得足夠小，保證了產品的整體外形美觀性。此處，壁掛轉接件2采用卡插方式安裝于中間連接組件3上，其安裝操作非常簡單、方便，利于提高產品的組裝生產效率。

優選地，一并參照圖1、圖3和圖6所示，上述的顯示設備壁掛轉接件2的安裝結構，還包括蓋合于主機殼1之后側部的后蓋4，中間連接組件3位于主機殼1與后蓋4之間，每個壁掛轉接件2都包括位于主機殼1與后蓋4之間的基板21和凸設于基板21上并穿設凸露于后蓋4外的連接柱22。基板21主要用于實現壁掛轉接件2與中間連接組件3的連接；連接柱22主要用于實現壁掛轉接件2的壁掛功能，其具體可與墻壁上的壁掛結構連接。

優選地，參照圖1所示，后蓋4通過若干個第一螺釘5穿設連接壁掛轉接件2和中間連接組件3，且后蓋4通過若干個第二螺釘6穿設連接主機殼1。此處，通過第二螺釘6將后蓋4鎖緊固定于主機殼1上，通過第一螺釘5將后蓋4、壁掛轉接件2和中間連接組件3緊固連接為整體，這樣，利于進一步提高壁掛轉接件2安裝的穩固可靠性。

優選地，一并參照圖1、圖2、圖3和圖7所示，中間連接組件3包括緊固安裝于主機殼1之后側部的屏蔽罩31和至少一塊設于屏蔽罩31之外邊緣并與主機殼1緊固連接的端子擋板32，主板33安裝于屏蔽罩31上，各壁掛轉接 件2分布于屏蔽罩31的左、右兩側外邊緣處并分別與屏蔽罩31和/或端子擋板32卡插連接。屏蔽罩31的設置，一方面可用于實現對顯示設備主機殼1上的電磁兼容防護功能，另一方面可用于實現壁掛轉接件2與主機殼1的中間連接作用。端子擋板32的設置，一方面可用于擋住主板33與用戶端口之間的間隙，另一方面可用于實現壁掛轉接件2與主機殼1的中間連接作用。此處，利用屏蔽罩31和端子擋板32來間接實現壁掛轉接件2與主機殼1之間的連接，可充分利用顯示設備中的部件資源，提高了屏蔽罩31和端子擋板32的功能用途，避免了需額外設計其它部件造成的產品成本增加。此外，由于各壁掛轉接件2是分布于屏蔽罩31的左、右兩側外邊緣處的，故，其在保證壁掛轉接件2具有足夠強度和安裝牢固可靠性的前提下，還有效保證了壁掛轉接件2的安裝不會占用主板33的裝配空間，從而可使得后蓋4可設計得足夠小，保證了產品的整體外形美觀性，并利于防止產品成本的增加。

優選地，屏蔽罩31通過定位柱(圖未示)安裝定位于主機殼1上并通過若干個第三螺釘7鎖緊固定于主機殼1。定位柱的設置，一方面可對屏蔽罩31的安裝起到導向作用，從而利于屏蔽罩31的盲裝，提高了屏蔽罩31的安裝效率；另一方面可對屏蔽罩31的安裝起到限位作用，從而利于提高屏蔽罩31安裝的穩固可靠性。第三螺釘7的設置，利于進一步提高屏蔽罩31安裝的穩固可靠性，且其拆裝方便。

優選地，一并參照圖1-5所示，端子擋板32還通過若干個第四螺釘8鎖緊固定于主機殼1上。第四螺釘8的設置，可有效保證端子擋板32安裝的穩固可靠性，且其拆裝方便。

優選地，主機殼1內部具有金屬加強筋(圖未示)，端子擋板32具體通過若干個第四螺釘8鎖緊固定于主機殼1的內部金屬加強筋上，這樣，可確保只要主機殼1不整體碎裂。屏蔽罩31和端子擋板32就不可能從整機上脫落。

優選地，一并參照圖1-5和圖7所示，端子擋板32設有兩塊，屏蔽罩31的外邊緣還凸設有兩塊連接折板311，兩端子擋板32和兩連接折板311分別分 布于屏蔽罩31外邊緣的四周，各壁掛轉接件2分別與各連接折板311和/或端子擋板32卡插連接。連接折板311的設置，一方面可用于實現屏蔽罩31與壁掛轉接件2的連接，另一方面可用于實現屏蔽罩31與主機殼1的連接。主板33位于兩端子擋板32和兩連接折板311圍合形成的矩形結構內側；此處，由于各壁掛轉接件2都是分別與各連接折板311和/或端子擋板32卡插連接的，故，其在保證壁掛轉接件2具有足夠強度和安裝牢固可靠性的前提下，還有效保證了壁掛轉接件2的安裝不會占用主板33的裝配空間。

優選地，后蓋4上貫穿設有供第一螺釘5穿過的第一過孔，屏蔽罩31的連接折板311上貫穿設有供第一螺釘5穿過的第二過孔，端子擋板32上貫穿設有供第一螺釘5穿過的第三過孔，壁掛轉接件2上設有與第一螺釘5螺紋配合的翻邊螺紋孔212。具體應用中，在將壁掛轉接件2裝配連接于屏蔽罩31和端子擋板32上后，再用第一螺釘5件穿過后蓋4的第一過孔和屏蔽罩31的第二過孔或端子擋板32的第三過孔，鎖到壁掛轉接件2的翻邊螺紋孔212內，這樣，即可完全將后蓋4、壁掛轉接件2、屏蔽罩31、端子擋板32連成一體，同時，其可通過屏蔽罩31的連接折板311側面和端子擋板32的側面為壁掛轉接件2提供足夠豎直方向上的掛墻強度；最后后蓋4再通過第二螺釘6與主機殼1相連，進一步提高了屏蔽罩31整體前、后方向的連接強度。

優選地，一并參照圖1、圖3、圖5和圖6所示，每個壁掛轉接件2都包括基板21和凸設于基板21上的連接柱22，每塊基板21的一端都與一塊連接折板311或端子擋板32卡插連接、另一端都與另一塊連接折板311或端子擋板32卡插連接。具體地，各壁掛轉接件2與各連接折板311、端子擋板32之間的連接為：至少有一個壁掛轉接件2同時與兩塊連接折板311卡插連接，至少有一個壁掛轉接件2同時與兩塊端子擋板32卡插連接，至少有一個壁掛轉接件2同時與一塊連接折板311和一塊端子擋板32卡插連接，這樣，利于均勻分布各壁掛轉接件2的連接作用力，并利于提高壁掛轉接件2與屏蔽罩31、端子擋板32的結合可靠性。

優選地，一并參照圖1、圖3、圖5和圖6所示，每塊基板21的兩端都凸設有卡位凸扣211，每塊連接折板311和端子擋板32上都設有至少一個供卡位凸扣211插入定位的插孔301。此處，通過卡位凸扣211與插孔301的卡插配合，即實現了基板21與連接折板311和/或端子擋板32的卡插連接，其結構簡單、易于制造成型。

優選地，一并參照圖1、圖2和圖7所示，兩塊端子擋板32包括設于屏蔽罩31之右側外邊緣的側部端子擋板321和設于屏蔽罩31之底部外邊緣的底部端子擋板322，兩塊連接折板311包括設于屏蔽罩31之左側外邊緣的側部連接折板3111和設于屏蔽罩31之頂部外邊緣的頂部連接折板3112，各壁掛轉接件2分別分布安裝于側部連接折板3111和側部端子擋板321上。主板33安裝于屏蔽罩31之靠近側部端子擋板321的右半邊區域處，此處，側部端子擋板321和底部端子擋板322分別位于主板33的右側和下方，利于實現用戶端口與主板33的連接。

具體地，側部連接折板3111上和側部端子擋板321上的各插孔301都由拱橋形結構圍合形成，頂部連接折板3112上的插孔301為貫穿設于頂部連接折板3112上的矩形扁孔，底部端子擋板322上的插孔301為貫穿設于底部端子擋板322上的矩形扁孔。側部連接折板3111上和側部端子擋板321上都貫穿設有供連接柱22穿過的避讓孔302。具體安裝時，可先將壁掛轉接件2一端的卡位凸扣211插入定位于側部連接折板3111或側部端子擋板321上由拱橋性結構圍合形成的插孔301內，再將壁掛轉接件2另一端的卡位凸扣211順時針或者逆時針旋轉彈性扣入定位于頂部連接折板3112或底部端子擋板322上的扁矩形插孔301內。

優選地，壁掛轉接件2設有四個，四個壁掛轉接件2分別為左上部壁掛轉接件201、左下部壁掛轉接件202、右上部壁掛轉接件203和右下部壁掛轉接件204，其中，左上部壁掛轉接件201的兩端分別與側部連接折板3111和頂部連接折板3112卡插連接，左下部壁掛轉接件202的兩端分別與側部連接折板3111 和底部端子擋板322卡插連接，右上部壁掛轉接件203的兩端分別與側部端子擋板321和頂部連接折板3112卡插連接，右下部壁掛轉接件204的兩端分別與側部端子擋板321和底部端子擋板322卡插連接。具體安裝時，左上部壁掛轉接件201的一卡位凸扣211插入定位于側部連接折板3111頂端由拱橋性結構圍合形成的插孔301內、另一卡位凸扣211插入定位于頂部連接折板3112左端的扁矩形插孔301內；左下部壁掛轉接件202的一卡位凸扣211插入定位于側部連接折板3111底端由拱橋性結構圍合形成的插孔301內、另一卡位凸扣211插入定位于底部端子擋板322左端的扁矩形插孔301內；右上部壁掛轉接件203的一卡位凸扣211插入定位于側部端子擋板321頂端由拱橋性結構圍合形成的插孔301內、另一卡位凸扣211插入定位于頂部連接折板3112右端的扁矩形插孔301內；右下部壁掛轉接件204的一卡位凸扣211插入定位于側部端子擋板321底端由拱橋性結構圍合形成的插孔301內、另一卡位凸扣211插入定位于底部端子擋板322右端的扁矩形插孔301內。此處，壁掛轉接件2、屏蔽罩31和端子擋板32的結構都比較簡單，且其裝配方便。

本實用新型實施例中壁掛轉接件2的具體裝配過程為：先將屏蔽罩31通過定位柱定位到主機殼1上，用第三螺釘7將兩者部分固定；然后，將主板33裝配到屏蔽罩31內；再將兩個端子擋板32從側水平和垂直方向滑到屏蔽罩31外邊緣的指定位置，用第四螺釘8將端子擋板32固定到主機殼1的內部加強筋上；然后，將壁掛轉接件2的一端分別插到屏蔽罩31或端子擋板32上由拱橋形結構圍合形成的插孔301內，再轉動壁掛轉接件2，將其扣入屏蔽罩31或端子擋板32上的扁矩形插孔301內；最后，蓋上后蓋4，用第一螺釘5將后蓋4、屏蔽罩31、端子擋板32、壁掛轉接件2牢牢固定連為一體，用第四螺釘8將后蓋4鎖緊固定連接主機殼1上。這樣，即完成了壁掛轉接件2的裝配。

本實用新型實施例提供的顯示設備壁掛轉接件的安裝結構，優選適用于大尺寸(42寸及以上)、大重量(10公斤及以上)的顯示設備中，其有效解決了大尺寸(42寸及以上)、大重量(10公斤及以上)顯示設備中壁掛轉接件2 的安裝問題，且其顯示設備的后蓋4可設計得足夠小，保證了產品的整體外形美觀性。

進一步地，本實用新型實施例還提供了顯示設備，其具有上述的顯示設備壁掛轉接2的安裝結構。本實用新型實施例提供的顯示設備，其由于采用了上述的顯示設備壁掛轉接件的安裝結構，故，既保證了顯示設備的外形美觀性，又保證了顯示設備在具體應用場合安裝的穩固可靠性，有效提高了產品的綜合性能，從而利于提高產品的市場競爭力。

本實用新型實施例提供的顯示設備，具體可為壁掛式的液晶電視機或者壁掛式電腦液晶顯示器或者壁掛式的液晶電腦一體機等。

本實用新型實施例中，壁掛轉接件2固定于屏蔽罩31和端子擋板32的左右兩邊上，絲毫不占用主板33的裝配空間，從而可將后蓋4設計得足夠小；且壁掛轉接件2利用了屏蔽罩31側部連接折板3111側面和側部端子擋板321側面折彎面的高強度結構性能，保證了整機能承受足夠的除顯示設備以外的重量，保證家庭用戶的小孩攀爬顯示設備時顯示設備不會受損。同時，由于端子擋板32固定于主機殼1的內部金屬加強筋上，故，其有效保證了產品壁掛時能承受較大的前、后拉力，可以保證整機能在公共場所傾斜懸掛而不變形。此外，壁掛轉接件2是采用卡插、旋轉扣入方式與屏蔽罩31、端子擋板32連接的，無額外固定螺釘，利于提高產品的生產效率。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換或改進等，均應包含在本實用新型的保護范圍之內。
