本實用新型涉及自潤滑軸承設計及生產制造技術領域，具體指一種自動補償式自潤滑軸承。

背景技術：

自潤滑軸承分為復合材料自潤滑軸承，固體鑲嵌自潤滑軸承，雙金屬材料自潤滑軸承，特殊材料自潤滑軸承，按照不同用途和工況，選用不同的自潤滑軸承。其中一個大類固體鑲嵌自潤滑軸承(簡稱JDB)是一種兼有金屬軸承特點和無油潤滑軸承特點的新穎潤滑軸承，由金屬基體承受載荷，特殊配方的固體潤滑材料起潤滑作用。它具有承載能力高，耐沖擊，耐高溫，自潤滑能力強等特點，特別適用于重載，低速，往復或擺動等難以潤滑和形成油膜的場合，也不怕水沖和其它酸液的浸蝕和沖刷。但是現有的自潤滑軸承在工作一段時間后，其潤滑劑不能很好的發揮潤滑作用，主要原因在于潤滑劑較之軸承本體磨損快，當表面的潤滑劑磨損消耗掉后，后續很長一段時間內無法提供足夠的潤滑，并且，在軸承安裝的初期，由于是無油軸承，因此與軸零件會發生干摩擦，對軸承及軸的機械性能帶來很大的不良影響。

技術實現要素：

本實用新型的目的在于針對現有技術的不足，提供一種自動補償式自潤滑軸承。

為解決上述問題，本實用新型提供以下技術方案：

一種自動補償式自潤滑軸承，包括設有若干填料孔的軸承本體，所述填料孔為盲孔，在填料孔內填充有固體潤滑材料，且固體潤滑材料與所述填料孔的孔底之間設有補償彈簧；所述軸承本體兩端開口處均設有導向斜面；所述軸承本體內表面設有磨合層。

進一步，所述導向斜面與所述軸承本體的軸向呈20°夾角。

進一步，所述軸承本體兩端的端面上都設有裝配豁口。

進一步，所述填料孔沿所述軸承本體的圓周方向均布設置。

進一步，所述固體潤滑材料為棒狀的石墨或二硫化鉬，固體潤滑材料與所述填料孔之間留有0.1-0.5mm間隙。

進一步，所述軸承本體采用黃銅合金或青銅合金。

進一步，所述磨合層為石墨層或二硫化鉬層。

進一步，所述磨合層的厚度為0.05-0.1mm。

有益效果：

1)軸承本體內鑲嵌有固體潤滑材料，具有自潤滑性能。另外，固體潤滑材料由補償彈簧抵住，由于補償彈簧具有一定的壓縮量，在軸承工作過程中，固體潤滑材料會隨著磨損，由補償彈簧向外壓出，自動補償磨損量，始終保持良好的潤滑效果。

2)軸承本體兩端開口處均設有導向斜面，裝配好的軸承上安裝軸等工件時，在導向斜面的引導作用下，非常易于裝配，軸等工件易于插入軸承的軸承孔內，裝配難度低，省時省力。

3)軸承本體兩端的端面上都設有裝配豁口，可以利用卡鉗等工具卡住裝配豁口，來回轉動軸承本體，以利于裝配。

附圖說明

圖1是本實用新型的立體結構示意圖；

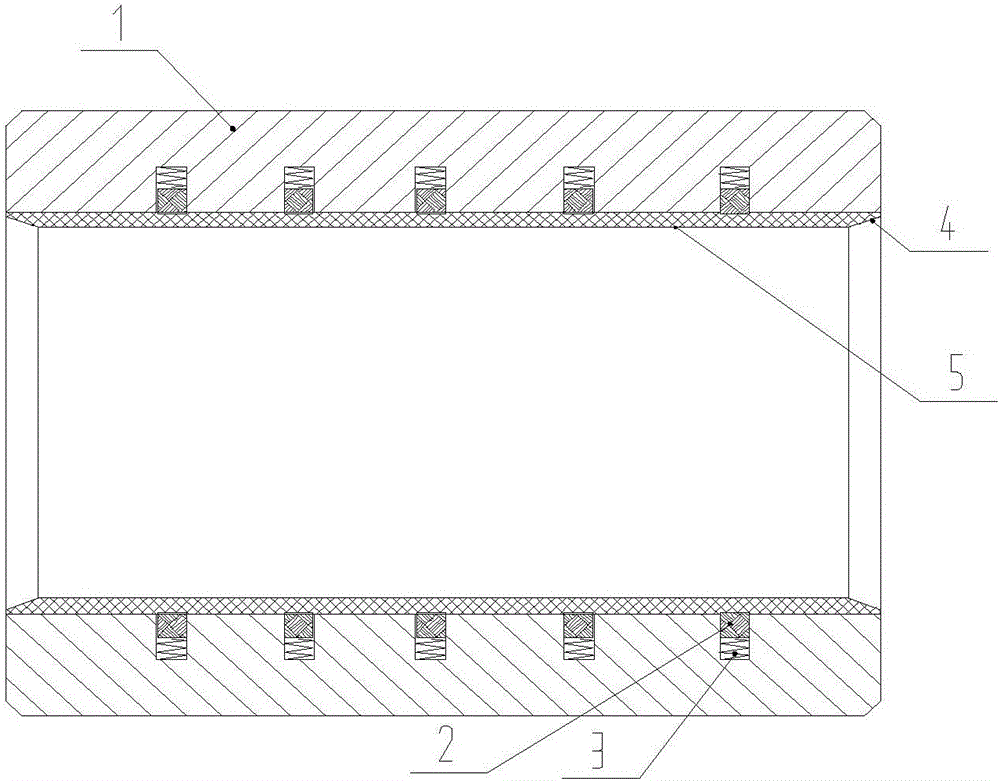

圖2是本實用新型的結構剖視圖。

圖中：1-軸承本體；2-固體潤滑材料；3-補償彈簧；4-導向斜面；5-磨合層；6-裝配豁口。

具體實施方式

下面結合說明書附圖和實施例，對本實用新型的具體實施例做進一步詳細描述：

一種自動補償式自潤滑軸承，如圖1和圖2所示，包括設有若干填料孔的軸承本體1，所述填料孔為盲孔，在填料孔內填充有固體潤滑材料2，且固體潤滑材料2與所述填料孔的孔底之間設有補償彈簧3；所述軸承本體1兩端開口處均設有導向斜面4；所述軸承本體1內表面設有磨合層5。上述軸承本體1優選采用黃銅合金或青銅合金。

其中，所述導向斜面4與所述軸承本體1的軸向呈20°夾角。在裝配好的軸承上安裝軸等工件時，在導向斜面4的引導作用下，非常易于裝配，軸等工件易于插入軸承的軸承孔內。

其中，所述軸承本體1兩端的端面上都設有裝配豁口6。可以利用卡鉗等工具卡住裝配豁口6，來轉動軸承本體，以利于裝配。

其中，所述填料孔沿所述軸承本體1的圓周方向均布設置。保證固體潤滑材料2在軸承的全尺寸內均可以形成有效潤滑，確保極佳的潤滑效果。

其中，所述固體潤滑材料2為棒狀的石墨或二硫化鉬，潤滑效果好，使用壽命長。固體潤滑材料2與所述填料孔之間留有0.1-0.5mm間隙，方便補償彈簧將固體潤滑材料頂出。

上述磨合層5為石墨層或二硫化鉬層。磨合層5厚度不宜過大，也不宜過小，因此，磨合層5的厚度最好選取0.05mm-0.1mm，在保證良好潤滑效果以及能封住填料孔內固體潤滑材料2的作用同時，還確保了軸承與軸零件配合的精密性。

本實用新型中的軸承本體內鑲嵌有固體潤滑材料，具有自潤滑性能。另外，固體潤滑材料由補償彈簧抵住，由于補償彈簧具有一定的壓縮量，在軸承工作過程中，固體潤滑材料會隨著磨損，由補償彈簧向外壓出，自動補償磨損量，始終保持良好的潤滑效果。

以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型的技術范圍作出任何限制，故凡是依據本實用新型的技術實質對以上實施例所作的任何細微修改、等同變化與修飾，均仍屬于本實用新型的技術方案的范圍內。
