本實用新型涉及電視機殼技術領域，具體屬于一種高度可調節的電視機掛架裝置。

背景技術：

隨著生活水平的提高，電視機已成為人們日常生活中不可或缺的一部分，而平板電視機由于其較為輕薄，因此在市場上占有主導地位。目前，平板電視機有兩種放置方式，一種是直接放置在桌面上，這種方式會占用桌面空間，另一種方式是將平板電視機通過螺絲或其他掛件掛置在墻上，這樣雖然節省了桌面空間，提高了空間利用率，但是，采用螺絲使得平板電視機的拆裝變為更加麻煩，而采用的掛件又因其結構較為復雜，使得制造成本高；同時一般電視機一旦在墻體固定就很難移動，高度難以調節。

技術實現要素：

針對上述問題，本實用新型的目的是提供了一種高度可調節的電視機掛架裝置，克服了現有技術的不足，設計簡單，結構合理，降低了制造成本，拆裝方便，而且還節省了桌面空間，提高了空間利用率；同時還可以根據需要來調節高度。

本實用新型采用的技術方案如下：

一種高度可調節的電視機掛架裝置，包括固定在電視機背面上部的兩個轉角處的第一掛件和固定在墻體上的兩個第二掛件，所述的兩個第二掛件結構相同且對稱設置，各所述第二掛件設有支撐部I，支撐部I上設有通孔，所述的兩個第一掛件結構相同且對稱設置，各所述第一掛件設有與相應的第二掛件上通孔配合的固定桿；所述的第二掛件設有支撐部II，支撐部II設有通孔，所述的固定桿上設有與支撐部II上相同的通孔，所述的支撐部II上的通孔與固定桿上的通孔中設有固定軸穿過，通過固定軸將電視機屏固定。

所述的固定軸為橢圓形鋼管。

所述的固定桿為方形管。

所述的第二掛件為四個兩兩一對上、下分布。

與已有技術相比，本實用新型的有益效果如下：

本實用新型通過采用第一掛件和第二掛件相互掛置，不僅結構簡單，降低了制造成本，而且使電視機拆裝方便，還節省了桌面空間，提高了空間利用率，同時可以根據固定桿插入通孔的長度來控制電視機高度的調節，操作方便。

附圖說明

圖1為本實用新型的結構示意圖；

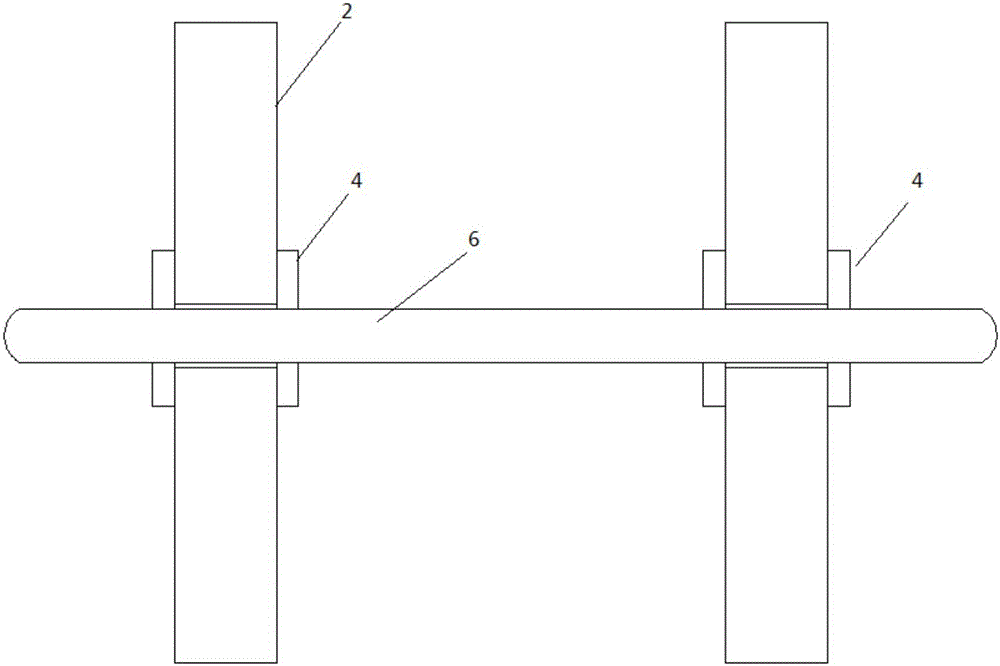

圖2為本實用新型的第一掛件與第二掛件配合結構示意圖；

圖3為本實用新型第二掛件的結構示意圖。

具體實施方式

參見附圖，一種高度可調節的電視機掛架裝置，包括固定在電視機1背面上部的兩個轉角處的第一掛件2和固定在墻體3上的兩個第二掛件4，所述的兩個第二掛件4結構相同且對稱設置，各所述第二掛件4設有支撐部I401，支撐部I401上設有通孔5，所述的兩個第一掛件2結構相同且對稱設置，各所述第一掛件2設有與相應的第二掛件2上通孔配合的固定桿201；所述的第二掛件4設有支撐部II402，支撐部II402設有通孔5，所述的固定桿201上設有與支撐部II402上相同的通孔，所述的支撐部II402上的通孔與固定桿201上的通孔中設有固定軸6穿過，通過固定軸6將電視機屏固定，固定軸6為橢圓形鋼管，固定桿201為方形管，所述的第二掛件2為四個兩兩一對上、下分布。本實用新型通過采用第一掛件和第二掛件相互掛置，不僅結構簡單，降低了制造成本，而且使電視機拆裝方便，還節省了桌面空間，提高了空間利用率，同時可以根據固定桿插入通孔的長度來控制電視機高度的調節，操作方便。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
