本實用新型涉及一種閥門，尤其涉及一種用于變壓器排油注氮防爆滅火裝置的注氮閥。

背景技術：

變壓器在運行過程中，有可能因?yàn)槎搪贰⒂蜏剡^高等故障引起失火現象，為保障設備安全，申請人研發了在變壓器上安裝一種排油注氮滅火裝置。該裝置能夠在變壓器出現短路故障時，排出變壓器中的油，然后注入氮?dú)猓⑷氲獨鈺r(shí)需要通過專門的閥門注入。

技術實現要素：

為了解決背景技術中存在的問題，本實用新型提供了一種變壓器排油注氮防爆滅火裝置的自動注氮閥，該閥門在變壓器失火時，將氮?dú)庾詣?dòng)注入變壓器中。

為達到上述目的，本實用新型采用如下技術方案：

一種變壓器排油注氮防爆滅火裝置的自動注氮閥，包括閥體，其特征在于，所述閥體的上下端分別具有上凹腔和下凹腔，上凹腔和下凹腔之間通過環形通道連通，環形通道中設置有閥桿，閥桿的底部具有封堵部，封堵部將環形通道的下端開口封閉；

閥桿伸入上凹腔中的部分外側固定有活塞，活塞的底部和上凹腔的底部之間設置有彈簧，閥體的上端設置有端蓋，端蓋將活塞及彈簧封閉在上凹腔中；

閥體的側壁上設置通氣螺孔，通氣螺孔與環形通道相通，通氣螺孔中擰入有出氣螺母，下凹腔的底部擰有進氣螺母，進氣螺母將下凹腔的開口封閉。

進氣螺母和出氣螺母中都設置有氣道。

封堵部為從閥桿底部向外凸出的錐臺。

所述錐臺的側面上設置有環形的密封圈。

本實用新型的有益效果是：該裝置在變壓器正常運轉時保持封閉，將氮?dú)馀c變壓器油相隔離，在變壓器失火時，將氮?dú)庾詣?dòng)注入變壓器中。

附圖說明

下面結合附圖對本實用新型進一步說明

圖1為本實用新型所述自動注氮閥的外觀示意圖；

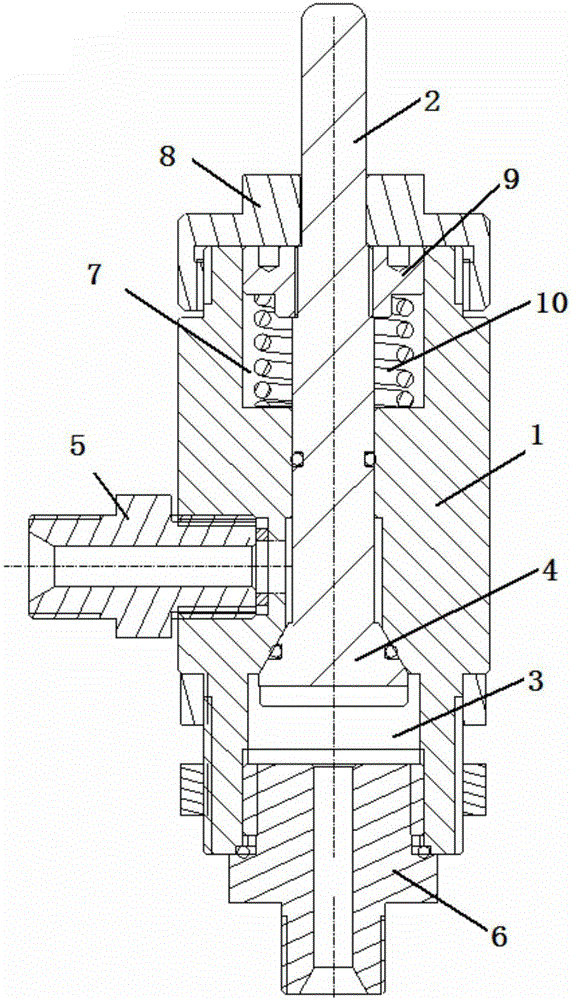

圖2為本實用新型所述自動注氮閥的剖面結構示意圖。

具體實施方式

下面結合附圖說明和具體實施方式對本實用新型作進一步描述：

實施例1

如圖1-2所示，一種變壓器排油注氮防爆滅火裝置的自動注氮閥，包括閥體1，閥體1的上下端分別具有上凹腔7和下凹腔3，上凹腔7和下凹腔3之間通過環形通道連通，環形通道中設置有閥桿2，閥桿2的底部具有封堵部4，封堵部4為從閥桿底部向外凸出的錐臺，封堵部4將環形通道的下端開口封閉。錐臺的側面上設置有環形的密封圈。

閥桿2伸入上凹腔7中的部分外側固定有活塞9，活塞9的底部和上凹腔7的底部之間設置有彈簧10，閥體1的上端設置有端蓋8，端蓋8將活塞9及彈簧10封閉在上凹腔7中。

閥體1的側壁上設置通氣螺孔，通氣螺孔與環形通道相通，通氣螺孔中擰入有出氣螺母5，下凹腔3的底部擰有進氣螺母6，進氣螺母6將下凹腔3的開口封閉。進氣螺母和出氣螺母中都設置有氣道。

在正常情況下，氮?dú)馔ㄟ^進氣螺母6的氣道進入下凹腔3中，在氮?dú)獾南蛏系膲毫ψ饔孟拢敆U2的封堵部4頂緊在環形通道的下部，從而阻止氮?dú)獾呐艹觥．?dāng)需要灌注氮?dú)鈺r(shí)，自動裝置驅動閥桿2向下運動，這時候封堵部將環形通道2下部的開口打開，這時候氮?dú)饩蛷某鰵饴菽傅臍獾乐凶⑷搿?/p>

本領域技術人員將會認識到，在不偏離本發明的保護范圍的前提下，可以對上述實施方式進行各種修改、變化和組合，并且認為這種修改、變化和組合是在獨創性思想的范圍之內的。
