本實用新型涉及一種變壓器安全防護裝置，具體的說，涉及了一種變壓器防接近警示裝置。

背景技術：

隨著城市用電量的增加，配電變壓器越來越多，且集中于小區或路邊等人流集中的地方。變壓器作為常規電力設施，接近時會產生高壓危險，因此在變壓器周邊往往會貼有警示提示，但是很多人不會注意到這些東西，尤其是小孩兒或老人，沒有最直觀的警示功能。

為了解決以上存在的問題，人們一直在尋求一種理想的技術解決方案。

技術實現要素：

本實用新型的目的是針對現有技術的不足，從而提供一種設計科學、實用性強、生產效率高、生產成本低、生產質量可靠的變壓器防接近警示裝置。

為了實現上述目的，本實用新型所采用的技術方案是：一種變壓器防接近警示裝置，包括設置在變壓器每個側壁上的距離傳感器、設置在變壓器頂部的聲光報警器和微處理器以及設置于變壓器周圍的激光對射探測器；

所述距離傳感器與所述微處理器連接，用于檢測接近者與變壓器之間的距離；所述微處理器與所述激光對射探測器連接，根據接近者和變壓器之間的距離與預設距離閾值的大小比較結果激活所述激光對射探測器在變壓器周圍形成警戒線；當所述激光對射探測器檢測到接近者越過所述警戒線時，所述微處理器控制所述聲光報警器報警。

基于上述，所述激光對射探測器包括支架、殼體、激光發射機和激光接收機，所述殼體設置在所述支架上，所述激光發射機和所述激光接收機分別設置在所述殼體相鄰的側壁上；所述激光發射機與所述激光接收機分別與所述微處理器連接。

基于上述，每一個激光對射探測器的激光發射機均和相鄰的激光對射探測器的激光接收機相對設置形成警戒線。

基于上述，每一個激光對射探測器的激光發射機和相鄰的激光對射探測器的激光接收機之間均有N（N≥1）條警戒線。

基于上述，所述距離傳感器為紅外距離傳感器或雷達測距傳感器。

基于上述，所述變壓器防接近警示裝置還包括設置在變壓器每個側壁上的輸入與顯示設備，所述輸入與顯示設備與所述微處理器連接，用于向所述微處理器輸入所述預設距離閾值。

本實用新型相對現有技術具有實質性特點和進步，具體的說，本實用新型采用距離傳感器和激光對射探測器在變壓器周圍產生安全距離警戒線，當有人接近時會聲光報警，具有直觀性，同時還具有設計科學、實用性強的優點。

附圖說明

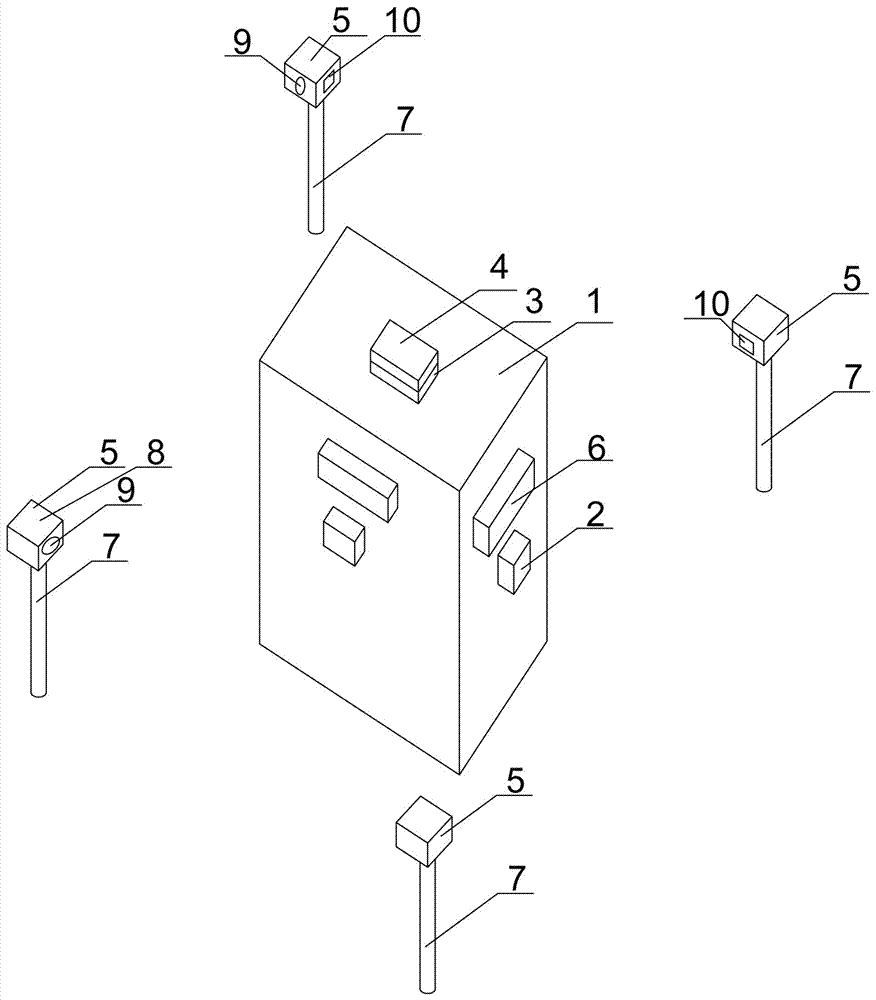

圖1是本實用新型的結構示意圖。

圖中，1：變壓器；2.距離傳感器；3.微處理器；4.聲光報警器；5.激光對射探測器；6.輸入與顯示設備；7.支架；8.殼體；9.激光發射機；10.激光接收機。

具體實施方式

下面通過具體實施方式，對本實用新型的技術方案做進一步的詳細描述。

實施例1

如圖1所示，一種變壓器防接近警示裝置，包括設置在變壓器1每個側壁上的距離傳感器2、以及設置在變壓器1頂部的聲光報警器4和微處理器3以及設置于變壓器1周圍的激光對射探測器5，具體的，所述激光對射探測器的個數為4個，所述距離傳感器2為紅外距離傳感器或雷達測距傳感器。

所述距離傳感器2與所述微處理器3連接，檢測接近者與變壓器1之間的距離并發送給所述微處理器3；所述微處理器3與所述激光對射探測器5連接，根據接近者和變壓器1之間的距離與預設距離閾值的大小比較結果激活所述激光對射探測器5在變壓器1周圍形成警戒線；當所述激光對射探測器5檢測到接近者越過所述警戒線時，所述微處理器3控制所述聲光報警器4報警。

具體的，所述激光對射探測器5包括支架7、殼體8、激光發射機9和激光接收機10，所述支架7安裝在變壓器1周圍的地面上；所述殼體8設置在所述支架7上，所述激光發射機9和所述激光接收機10分別設置在所述殼體8相鄰的側壁上。所述激光發射機9與所述微處理器3連接，用于向所述激光接收機10發射激光。所述激光接收機10與所述微處理器3連接，用于接收所述激光發射機9發送的激光。

每一個激光對射探測器5的激光發射機9均和相鄰的激光對射探測器5的激光接收機10相對設置形成警戒線，當接近者遮擋所述警戒線從而使得所述激光接收機10接收不到激光時，所述激光接收機10向所述微處理器3發送有人入侵的信號，通知所述微控制器3發出報警指令，控制所述聲光報警器4報警。

具體的，所述變壓器防接近警示裝置還包括設置在變壓器1每個側壁上的輸入與顯示設備6，所述輸入與顯示設備6與所述微處理器3連接，用于向所述微處理器3輸入每個側壁的預設距離閾值，每個側壁的預設距離閾值可以相同也可以不同。

本實用新型的工作原理如下：通過所述輸入與顯示設備6向所述微處理器3預設變壓器1的每個側壁的預設距離閾值；所述距離傳感器2實時檢測接近者與所述距離傳感器2所在的變壓器1側壁之間的距離，所述微處理器3首先判斷所述距離傳感器2所在的變壓器1側壁，然后將接近者和所述距離傳感器2所在的變壓器1側壁之間的距離與該側壁的預設距離閾值進行比較。

當接近者和所述距離傳感器2所在的變壓器1側壁之間的距離小于或等于該側壁的預設距離閾值時，所述微控制器3激活位于該側壁一側的兩個激光對射探測器5，從而在變壓器1的該側壁前形成警戒線。

當接近者越過所述警戒線時，所述激光對射探測器5向所述微處理器3發出有人入侵的信號，所述微處理器3控制所述聲光報警器4報警。

當接近者遠離變壓器1時，即所述距離傳感器2檢測到接近者和所述距離傳感器2所在的變壓器1側壁之間的距離大于該側壁的預設距離閾值時，所述微控制器3控制所述激光對射探測器5和所述聲光報警器4停止工作。

優選的，為了確保所述激光探測器5既可以檢測到成人也可以檢測到小孩，每一個激光對射探測器5的激光發射機9和相鄰的激光對射探測器5的激光接收機10之間均有N（N≥1）條警戒線。

最后應當說明的是:以上實施例僅用以說明本實用新型的技術方案而非對其限制；盡管參照較佳實施例對本實用新型進行了詳細的說明，所屬領域的普通技術人員應當理解：依然可以對本實用新型的具體實施方式進行修改或者對部分技術特征進行等同替換；而不脫離本實用新型技術方案的精神，其均應涵蓋在本實用新型請求保護的技術方案范圍當中。
