本實用新型涉及一種食品垃圾處理器領域，特別是涉及一種用于水管快速連接在垃圾處理器上的便捷式卡扣連接裝置。

背景技術：

在我們的日常生活中，垃圾處理器一般安裝在廚房工作臺或者水盤底下，其出口通過轉接頭轉接在下水管道上，出口與轉接頭連接是通過出口法蘭口和轉接頭連接法蘭，并且擰緊連接法蘭之間的螺絲而密封鎖緊；上述的技術，由于垃圾處理器安裝需要人員進到空間位置窄小的廚房工作臺下，并且安裝過程需要扳手去擰緊多個螺絲；在這個過程中，空間限制，安裝步驟的繁瑣性，需要人員把法蘭上螺絲擰緊，才能夠保證連接處固定且不漏水，因此這種連接方式影響作業人員的裝機速度和后期設備的維護工作。

技術實現要素：

基于此，有必要針對目前傳統技術存在的問題，提供一種便捷式卡扣連接裝置，以便快捷的拆卸和鎖緊水管，減少裝機帶來的不便，有效地提高安裝人員組裝效率。

為了實現本實用新型的目的，本實用新型采用以下技術方案：

一種便捷式卡扣連接裝置，用于連接垃圾處理器的出水口管道與下游排水管道，所述便捷式卡扣連接裝置包括用于安裝在所述垃圾處理器的出水口管道的卡座、抵接在所述卡座的轉接頭、以及與所述轉接頭一端卡套的壓板；所述卡座包括呈環形的座體、自所述座體一端朝向所述垃圾處理器延伸的管體、及自所述座體相對兩側延伸的固定部及卡耳，所述固定部上設有螺紋孔；所述座體的中部上設置有一連通所述管體的凹槽；所述壓板的一端上設置一安裝口，所述壓板的另外一端向外延伸一卡緊塊；所述安裝口與所述座體的螺絲孔對應，所述卡緊塊插嵌于所述座體的卡耳內。

在其中一個實施例中，所述轉接頭包括相互連接的第一連接部及第二連接部，所述第一連接部的外表面設有第一環槽，所述第二連接部的外表面設有第二環槽，所述第一連接部的最外端形成凸緣；所述壓板卡套在所述第一連接部的第一環槽中，所述凸緣嵌入所述管體的凹槽中。

在其中一個實施例中，所述凸緣背向所述第一環槽形成傾斜面，所述座體位于凹槽的內壁的外端形成向外擴張的導向斜面，以與所述凸緣的傾斜面配合。

在其中一個實施例中，所述壓板呈環形設置，其中部設有中心孔，所述中心孔的孔徑小于所述凸緣的外徑且大于或等于所述第一環槽的底部的外徑。

在其中一個實施例中，還包括一卡簧，所述卡簧由金屬材料一體彎折而成，包括第一調節端、第二調節端、及連接第一調節端與第二調節端的圓環形的卡扣體；自然放置時，所述卡扣體所形成的圓環內徑小于所述轉接頭套上第二連接部的第二環槽的外徑。

在其中一個實施例中，所述第一環槽內設置有一凸起的加強圈，所述加強圈將第一環槽分隔成兩部分以增加所述壓板卡設位置的選擇。

在其中一個實施例中，所述座體的卡耳沿徑向設有一長弧形的穿孔，所述穿孔靠近所述座體的邊緣上設置。

在其中一個實施例中，所述轉接頭為彈性軟接頭體，由橡膠材料制成。

本實用新型所述便捷式卡扣連接裝置，其相比現有技術的有益效果是：該便捷式卡扣連接裝置通過改變垃圾處理器出口連接卡座，卡座一端改為卡耳結構，由兩個螺絲連接方式改成單個螺絲連接，減少了安裝步驟的繁瑣性，再添加了卡簧，能夠快捷地連接下游出水管道，有效地提高安裝人員組裝效率。

附圖說明

圖1為本實用新型一較佳實施例的便捷式卡扣連接裝置應用在垃圾處理器上的立體示意圖；

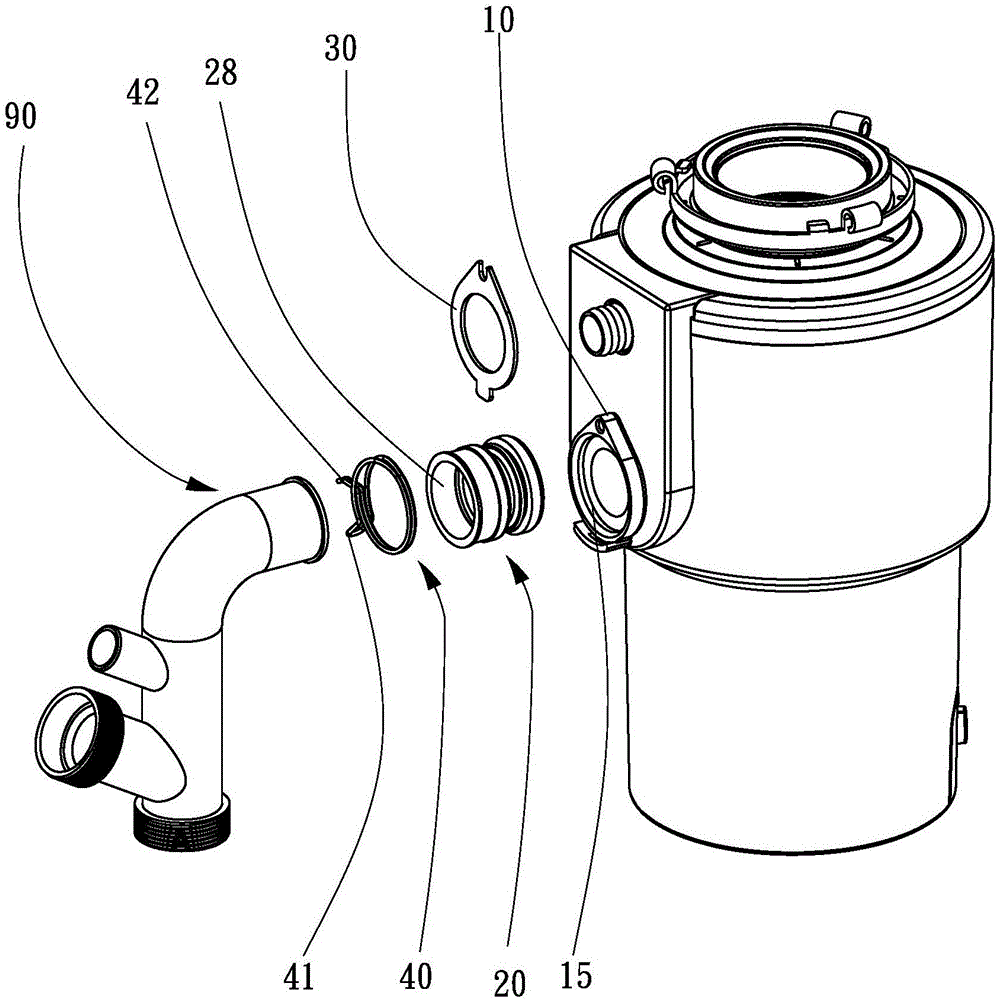

圖2為圖1所示的垃圾處理器的立體分解圖；

圖3為圖1所示的便捷式卡扣連接裝置的卡座的示意圖；

圖4為圖1所示的便捷式卡扣連接裝置的立體分解示意圖，其中卡座未顯示；

圖5為圖1所示的便捷式卡扣連接裝置與卡座連接的立體示意圖；

圖6為圖1所示的便捷式卡扣連接裝置與下游排水管道連接的立體示意圖，其中卡座未顯示。

具體實施方式

為了便于理解本實用新型，下面將參照相關附圖對本實用新型進行更全面的描述。附圖中給出了本實用新型的較佳實施例。但是，本實用新型可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施例的目的是使對本實用新型的公開內容的理解更加透徹全面。

需要說明的是，當元件被稱為“固定于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本實用新型的技術領域的技術人員通常理解的含義相同。本文中在本實用新型的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本實用新型。

請參閱圖1至圖6，為本實用新型一較佳實施例的便捷式卡扣連接裝置100，用于連接垃圾處理器200的出水口管道與下游排水管道90；該便捷式卡扣連接裝置100包括安裝在所述垃圾處理器200的出水口管道的卡座10、抵接在所述卡座10的轉接頭20、與所述轉接頭20一端卡套的壓板30、以及與所述轉接頭20的另一端卡接的卡簧40；所述壓板30套設在轉接頭20上，通過壓板30的一側端嵌入的卡座10、另一側端通過固定件固定的方式將轉接頭20緊密連接在卡座10上，再通過卡簧40鎖緊下游排水管道，實現垃圾處理器200與下游排水管道90快速連接。

卡座10用于固定在所述垃圾處理器200上，與垃圾處理器200的內部的出水口管道連通。卡座10包括呈環形的座體11、自座體11一端朝向垃圾處理器200延伸的管體19、及自座體11相對兩側延伸的固定部12及卡耳13；所述座體11的中部上設置有一連通所述管體19的凹槽15，所述座體11位于凹槽15的內壁的外端形成向外擴張的導向斜面，以方便所述轉接頭20插入；所述固定部12上設有螺絲孔120；卡耳13呈長方形弧形塊狀，沿座體11的軸向方向延伸；卡耳13沿徑向設有一長弧形的穿孔14，穿孔14靠近所述座體11的邊緣上設置，其一長邊的中心位置與螺絲孔120的圓心在同一水平面上。

轉接頭20為彈性軟接頭體，由軟性材料如橡膠材料制成。轉接頭20呈管狀設置，包括第一連接部21及第二連接部22；該第一連接部21的外表面設有第一環槽210，所述第二連接部22的外表面設有第二環槽220。第一連接部21的最外端形成凸緣23，該凸緣23背向第一環槽210形成傾斜面，以配合插入所述座體11的凹槽15上，無需添加密封件，就可實現管與管之間的密封；第一環槽210內設置有一凸起的加強圈25，該加強圈25將第一環槽210分隔成兩部分以增加壓板30卡設位置的選擇；第二連接部22的內部設有空腔28，用于容置下水管道，有益于與下游水管管口形成密封面。

壓板30呈環形設置，其中部設有中心孔39，該中心孔39的孔徑小于所述凸緣23的外徑且大于或等于所述第一環槽210的底部外徑。該壓板30的一端上設置一安裝口31，用于供螺絲鎖緊；壓板30相對安裝口31的另外一端向外延伸一卡緊塊32；在本實施例中，該安裝口31為一U形的缺口。

卡簧40由金屬材料一體彎折而成，包括第一調節端41、第二調節端42、及連接第一調節端41與第二調節端42的圓環形的卡扣體43；自然放置時，卡扣體43所形成的圓環內徑小于該轉接頭套上第二連接部22的第二環槽220的外徑。

組裝時，壓板30套入轉接頭20上的第一連接部21的第一環槽210中，所述卡簧40卡入第二連接部22的第二環槽220上；當轉接頭20需要連接垃圾處理器200時，將轉接頭20的第一連接部21的凸緣23壓入卡座10的凹槽15內，壓板30抵壓凸緣23的同時將卡緊塊32插嵌于卡耳13的穿孔14內，壓板30的安裝口31與螺絲孔120對齊，通過螺絲穿設安裝口31與螺絲孔120固定。當需要連接下水管道時，通過相對擠壓第一調節端41和第二調節端42從而增大卡扣體43的內徑，將下水管道插入轉接頭20的第二連接部22，然后再松開卡簧40可實現該轉接頭20和下水管道90的連接。

上述的便捷式卡扣連接裝置100，通過改變垃圾處理器200出口連接卡座10，卡座10一端改為卡耳13結構，由兩個螺絲連接方式改成單個螺絲連接，減少了安裝步驟的繁瑣性，再添加了卡簧40，能夠快捷地連接下游出水管道90，有效地提高安裝人員組裝效率。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
