本實用新型涉及一種閥體。

背景技術：

閥門是使配管和設備內的介質(液體、氣體、粉末)流動或停止、并能控制其流量的裝置。閥門的閥體通常設置較多的通路及開口滿足使用需求，這種情況下容易出現兩個或者兩個以上的通路的開口位于同一平面。

如圖1所示，傳統的閥門在閥體3的兩側分別設有進水口31和出水口32，且進水口31和出水口32在同一直線上，閥體3頂端的連接口33與進水口31和出水口32垂直，同時在進水口31和連接口32的連接處設有擋環34，擋環34與出水口32之間形成一個通孔35。這種結構的閥體3進水口31與出水口32的通孔35較小，導致進水量較小，液體介質前進的過程中受到阻力較大，降低了液體介質的流動速度，從而使出水量也較小。

技術實現要素：

本實用新型目的在于解決現有技術的不足，提供了一種進出水量大，液體介質流動速度快的閥體。

本實用新型解決問題采用的技術方案是：一種閥體，包括本體，所述的本體上設有一連接孔，在連接孔內鑲嵌有一金屬件，所述的本體兩側分別設有進水孔和出水孔，所述的本體內壁上設有一擋圈，該擋圈的下方一側與進水孔聯通，擋圈的另一側與出水孔相聯通，擋圈與出水孔連接處形成一個呈圓弧狀的通水孔，所述的出水孔的外壁與連接孔的外壁的連接處呈圓弧曲線形，所述的出水孔的外壁與進水孔的外壁的連接處呈圓弧曲線形且向內凹進。

在上述一種閥體中，所述的出水孔的內壁與擋圈的豎直方向之間的夾角α為30°～60°。

在上述一種閥體中，所述的所述的金屬件的內壁上設有螺紋，該金屬件的外圈設有若干個環形凹槽，該環形凹槽與本體的連接孔鑲嵌。

在上述一種閥體中，所述的金屬件的底部設有若干個凸件。

在上述一種閥體中，所述的環形凹槽的數量為2～4個。

在上述一種閥體中，所述的凸件數量為6～12個。

在上述一種閥體中，所述的進水孔呈階梯狀。

本實用新型的有益效果是：擋圈與出水孔連接處形成一個呈圓弧狀的通水孔，同時出水孔的內壁與擋圈的豎直方向之間的夾角α為30°～60°，出水孔的外壁與連接孔的外壁的連接處呈圓弧曲線形，增加了出水孔與擋圈之間的孔徑，大大增加了進水孔的進水量，且減小了液體介質流動過程中的阻力，使液體介質的流動速度得到提高，出水量也得到提高；金屬件上設環形凹槽和凸件，使金屬件與本體鑲嵌，防止金屬件脫落。

附圖說明

圖1為傳統閥體的結構示意圖；

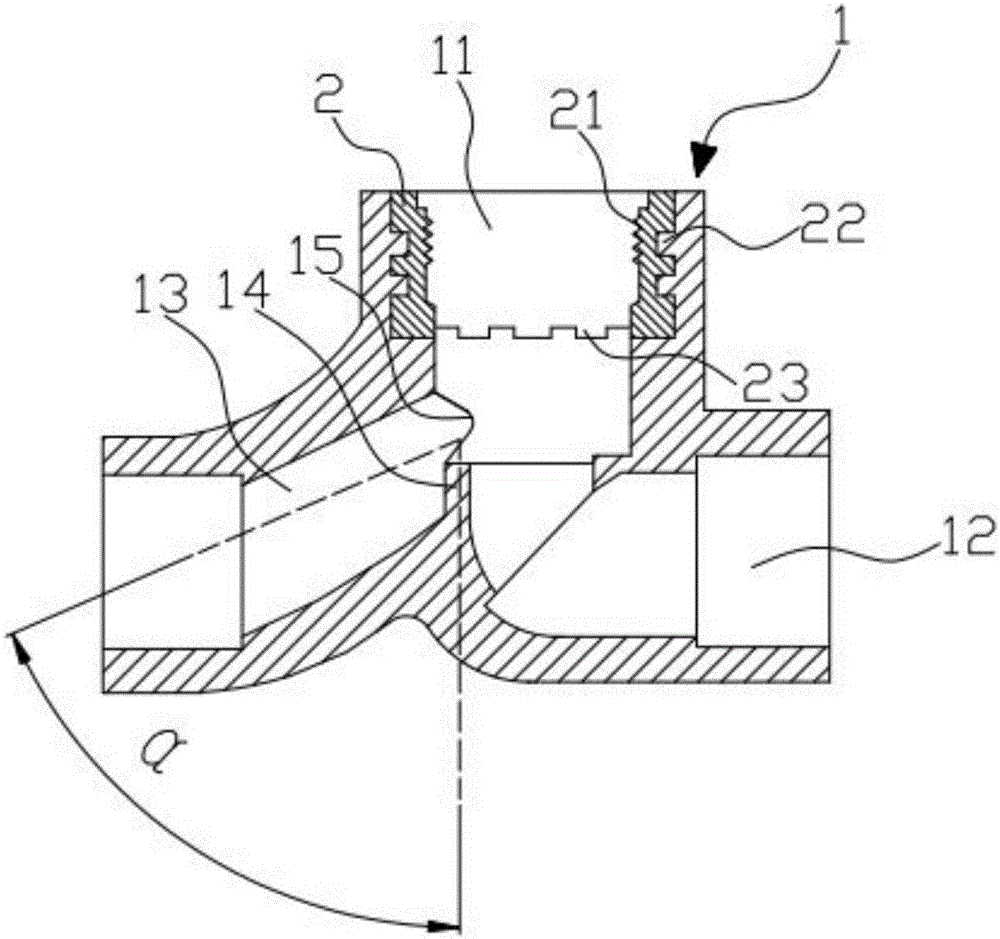

圖2為本實用新型的結構示意圖；

圖3為本實用新型的俯視圖。

圖中：本體1、連接孔11、金進水孔12、出水孔13、擋圈14、通水孔15、屬件2、螺紋21、環形凹槽22、凸件23、閥體3、進水口31、出水口32、連接口33、擋環34、通孔35。

具體實施方式

下面結合附圖及較佳實施例詳細說明本實用新型的具體實施方式。

如圖2和圖3所示一種閥體，包括本體1，所述的本體1上設有一連接孔11，在連接孔11內鑲嵌有一金屬件2，所述的本體1兩側分別設有進水孔12和出水孔13，所述的本體1內壁上設有一擋圈14，該擋圈14的下方一側與進水孔12聯通，擋圈14的另一側與出水孔13相聯通，擋圈14與出水孔13連接處形成一個呈圓弧狀的通水孔15，所述的出水孔13的外壁與連接孔11的外壁的連接處呈圓弧曲線形，所述的出水孔13的外壁與進水孔12的外壁的連接處呈圓弧曲線形且向內凹進。

所述的出水孔13的內壁與擋圈14的豎直方向之間的夾角α為30°～60°。

所述的所述的金屬件2的內壁上設有螺紋21，該金屬件2的外圈設有若干個環形凹槽22，該環形凹槽22與本體1的連接孔11鑲嵌。

所述的金屬件2的底部設有若干個凸件23。

所述的環形凹槽22的數量為2～4個。

所述的凸件23數量為6～12個。

所述的進水孔12呈階梯狀。

擋圈14與出水孔13連接處形成一個呈圓弧狀的通水孔15，同時出水孔13的內壁與擋圈14的豎直方向之間的夾角α為30°～60°，出水孔13的外壁與連接孔11的外壁的連接處呈圓弧曲線形，增加了出水孔13與擋圈14之間的孔徑，大大增加了進水孔12的進水量，且減小了液體介質流動過程中的阻力，使液體介質的流動速度得到提高，出水量也得到提高；金屬件2上設環形凹槽22和凸件23，使金屬件2與本體1鑲嵌，防止金屬件2脫落。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以對本實用新型進行若干改進和修飾，這些改進和修飾也落入本實用新型權利要求的保護范圍內。
