本實用新型涉及一種顯示器支架，特別是一種用于核電站的抗震多自由度顯示器支架。

背景技術：

市場上顯示器支架的種類繁多，造型各異，甚至有六自由度可調的產品。但一般都不能滿足核電站的抗震要求，調節的靈活性、方便性，抗震的可靠性等功能不能同時實現。應用到核電站的設備，除具備必須的產品功能外，如顯示的多自由度調整，還要具有足夠的抗震性能，即：每個可調自由度都必須能鎖緊，保證震動時不能活動；支架自身要有足夠的強度，能承受安裝顯示器的重量和地震載荷。

技術實現要素：

為解決上述問題，針對核電站抗震要求，本實用新型提供了一種五自由度顯示器支架，具體技術方案如下：

一種多自由度顯示器支架，與顯示器連接，包括安裝基座、主軸、主擺臂、n個副擺臂和顯示器安裝座，n≥1，其中，

所述安裝基座包括阻尼彈簧、基座軸套和安全架，阻尼彈簧安裝在安全架中，軸套安裝在安全架頂部；

主軸包括中心軸、保持架和手柄，保持架和中心軸設有V形槽；手柄安裝在中心軸頂部，保持架套裝在中心軸上；

主軸連接安裝基座和主擺臂，主擺臂可繞主軸轉動，副擺臂連接主擺臂和顯示器安裝座。

進一步，所述安裝基座還包括安裝在安全架外部理線架和基座軸套上的緊固旋鈕一。

進一步，所述主擺臂包括緊固旋鈕二和軸套。

進一步，所副附擺臂為工字形，包括多個安裝孔和安裝在下端的理線架一，所述安裝孔非圓孔，所述理線架一安裝在所述附擺臂下端。

進一步，所述副擺臂為T形，包括軸筒和安裝架，安裝架與軸筒連接，安裝架上設有緊固旋鈕三和阻尼螺釘。

進一步，所述顯示器安裝座包括連接件和扇形固定件，扇形固定件上設有弧形槽，連接件和扇形固定件相互垂直安裝。

進一步，所述主擺臂和副擺臂之間，各副擺臂之間通過緊固軸連接，緊固軸包括緊固旋鈕四、上夾緊件、緊固螺桿、復位彈簧和下夾緊件；緊固旋鈕四與緊固螺桿相連；上夾緊件與下夾緊件對應安裝，中間安裝復位彈簧；緊固螺桿插入上夾緊件、復位彈簧和下夾緊件中固定。

本實用新型的上述技術方案的有益效果如下：

本實用新型可以實現顯示器的上下移動、左右移動、前后移動、左右轉動及前后轉動五自由度調節，且每個自由度都能鎖緊。自身強度好，可承載較重顯示器的安裝，且滿足抗震要求。

附圖說明

圖1為本實用新型的結構示意圖；

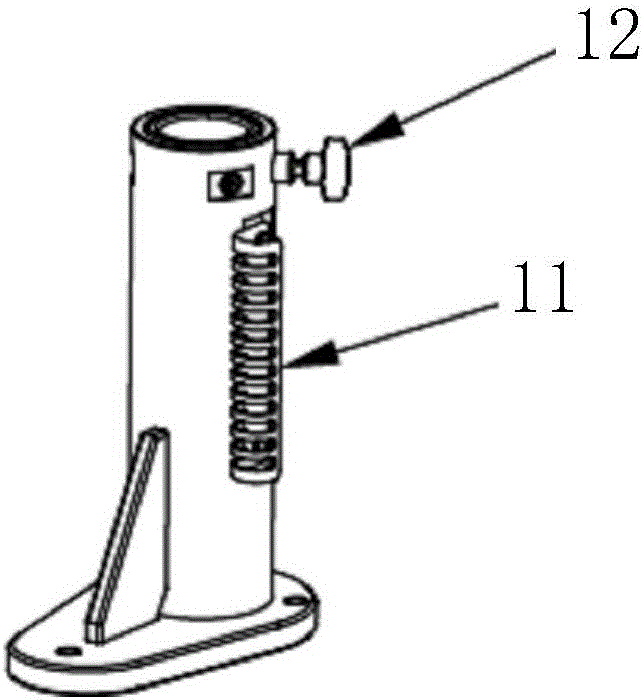

圖2為安裝基座外部結構示意圖；

圖3為安裝基座內部結構示意圖；

圖4為主軸結構示意圖；

圖5為主擺臂結構示意圖；

圖6為第一副擺臂結構示意圖；

圖7為第二副擺臂結構示意圖；

圖8為顯示器安裝座結構示意圖；

圖9為緊固軸鎖緊示意圖。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述。

如圖1所示，一種多自由度顯示器支架，包括安裝基座1、主軸2、主擺臂3、第一副擺臂4、第二副擺臂5和顯示器安裝座6。主軸2安裝在安裝基座1上，主擺臂3套裝在主軸2上，主擺臂3可繞主軸2轉動，副擺臂連接主擺臂3和顯示器安裝座6，顯示器安裝座6與顯示器連接。增加副擺臂可增加自由度。

安裝基座1上有基座安裝孔，用于實現支架與基礎(如操作臺桌面等)的連接安裝，同時承載此裝置的主要載荷。主軸2連接安裝基座1和主擺臂3，通過與安裝基座1的相對位移實現顯示器的上下移動(第一個自由度)。主擺臂3可繞主軸2轉動，可實現顯示器的左右轉動(第二個自由度)。第一副擺臂4連接主擺臂3和第二副擺臂5，三者同時聯合運動可實現顯示器的前后移動和左右移動(第三和第四個自由度)。顯示器安裝座6用于實現顯示器與此裝置的連接安裝，帶弧形槽的扇形固定件可使其上下轉動(第五個自由度)。

如圖2圖3所示，安裝基座1包括阻尼彈簧13、基座軸套14和安全架15，阻尼彈簧安裝在安全架15中，基座軸套14安裝在安全架頂部。安裝基座1還包括安裝在安全架外部理線架11和基座軸套14上的緊固旋鈕一12。安裝基座1外部安裝理線架11，用于整理顯示器相關線纜。主軸插入基座軸套14中，緊固旋鈕一用于鎖緊主軸2。阻尼彈簧主要起承受靜載作用，防止在緊固旋鈕一12松弛狀態下，主軸銷軸離開安全架時，由于重力作用導致主軸及以上設備突然下降而引發人員或設備損傷。安全架共2片，為主軸銷軸提供運行軌道。其作用是防止在緊固旋鈕一12摩擦力失效的情況下主軸的上下位移失控。緊固旋鈕一12和安全架同時作用，使在緊固旋鈕一摩擦力失效時，主軸的上下位移可控。基座軸套14與主軸間隙配合，其主要作用是保持主軸能順暢上下移動。

如圖4所示，主軸包括中心軸21、軸銷24、保持架22和手柄23，中心軸21從上往下貫穿一條V形溝槽，與安裝基座1上緊固旋鈕一配合而鎖緊主軸2與安裝基座1。軸銷24與安裝基座1內安全架15配合，防止在緊固旋鈕摩擦力失效的情況下主軸2的上下位移失控。保持架作用是保持主擺臂3在主軸2上高度位置，同時保持架22中間一周有V形槽，與主擺臂3上緊固旋鈕配合，鎖緊主擺臂3與主軸2(使二者不能相對轉動)。手柄主要為主軸2在安裝基座1上上下移動提供用力點。

如圖5所示，主擺臂包括緊固旋鈕二31、軸套32和橡膠墊33。緊固旋鈕二31用于鎖緊主擺臂3與主軸2的相對轉動。軸套限制主擺臂3在主軸2上移動。橡膠墊防止副擺臂1與主擺臂3發生碰撞。

如圖6所示，第一副擺臂4為工字形包括多個安裝孔42，下端安裝理線架一41，用于整理顯示器相關線纜。安裝孔非圓孔。

如圖7所示，第二副擺臂5為T形，包括軸筒51和安裝架52，安裝架上設有緊固旋鈕三53和阻尼螺釘54。緊固旋鈕三53用于鎖緊顯示器安裝座6的擺動角度；阻尼螺釘54用于為顯示器安裝座6的旋轉提供一定阻尼，避免在緊固旋鈕松弛狀態下顯示器的突然下擺造成事故。

如圖8所示，顯示器安裝座6包括可換的連接件61和帶弧形槽63的扇形固定件62。固定件62用于與第二副擺臂5的緊固旋鈕三53相連，緊固旋鈕三53插入弧形槽63并旋緊。連接件61可根據不同顯示器的安裝孔進行更換。

主擺臂和副擺臂之間，各副擺臂之間通過緊固軸7連接。如圖9所示，緊固軸包括緊固旋鈕四75、上夾緊件71、緊固螺桿72、復位彈簧73和下夾緊件74；緊固旋鈕四75與緊固螺桿72相連；上夾緊件與下夾緊件對應安裝，中間安裝復位彈簧；緊固螺桿插入上夾緊件、復位彈簧和下夾緊件中固定。主擺臂3、第一副擺臂4和第二副擺臂5通過緊固軸連接，同時緊固軸具有鎖緊三者相對運動的功能。緊固軸通過旋緊固旋鈕四75，帶動緊固螺桿72轉動。緊固螺桿下面為螺紋，與下夾緊件74(螺母結構)配合使上下夾緊件與主擺臂或第二副擺臂夾緊，夾緊后的結構為楔形結構。復位彈簧73的作用是當緊固旋鈕松弛后使上下夾緊件復位。第一副擺臂與上下夾緊件配合安裝孔非圓孔，使第二副擺臂不能繞上下夾緊件轉動。

本實施例為五個自由度，實際應用中可根據需要調整副擺臂數量來增減可調自由度。與主擺臂相鄰的副擺臂采用工字形，相鄰的兩個副擺臂為工字形和T字形交叉使用。

以上所述是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型所述原理的前提下，還可以作出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
