本實用新型涉及一種輸送裝置，具體為一種用于農業灌溉的電磁輸送裝置，屬于農業灌溉應用技術領域。

背景技術：

在農業生產中為了保證作物的正常生長，獲取高產穩產，必須供給作物以充足的水分，在自然條件下，往往因降水量不足或分布的不均勻，不能滿足作物對水分要求，因此，必須人為地進行灌溉，以補天然降雨之不足，隨著科學技術的快速發展，農業灌溉在智能化方便取得了很大的進步，對于輸水管道的要求也在不斷提高，當前使用的灌溉輸送裝置存在著安裝較為繁瑣，維護起來不方便，管道內部沒有很好的過濾裝置，并且管道內部的淤泥不容易清理，需要拆下整個輸水管道，較為麻煩。因此，針對上述問題提出一種用于農業灌溉的電磁輸送裝置。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種用于農業灌溉的電磁輸送裝置。

本實用新型通過以下技術方案來實現上述目的，一種用于農業灌溉的電磁輸送裝置，包括圓柱形的輸水管道以及套裝在所述輸水管道外部的固定套筒，所述輸水管道側壁設置可拆卸的檢修板；所述輸水管道一端連接限位套筒，且所述輸水管道與所述限位套筒之間安裝過濾網；所述限位套筒一端設置主閥體，且所述限位套筒與設置在所述主閥體一側的進水口連通；所述限位套筒與所述進水口之間設置密封墊圈；所述主閥體一端設置出水口；所述主閥體頂部設置閥蓋，且閥蓋與主閥體之間均勻設有不少于四個定位螺栓；所述閥蓋頂部連接調節把手，且調節把手一側設置電磁閥；所述電磁閥內部設置閥芯，且電磁閥頂部連接導圈。

優選的，所述檢修板通過螺紋連接輸水管道。

優選的，所述固定套筒的直徑大于所述進水口的直徑，且固定套筒與進水口之間通過螺紋連接。

優選的，所述閥芯設置在所述導圈內部，且導圈是種可拆卸的導圈。

優選的，所述密封墊圈與所述進水口和所述限位套筒之間緊密貼合，且密封墊圈直徑與限位套筒的直徑相同。

本實用新型的有益效果是：該種灌溉輸水裝置采用組合式結構，方便安裝運輸；在主閥上設置有調節把手，工作人員可根據現場情況對流量進行調節，并且調節把手設計為圓環狀，工作人員更容易握住，使得調節過程更為簡易省力，調節把手在不使用時還可拆掉，有效的避免了由于銹蝕而導致的把手擰不動和人為損壞的現象；采用全封閉式電磁先導閥，能夠有效的防水防腐蝕，并且閥芯設置在可拆卸的導圈內，從而方便工作人員對電磁閥內部進行清理維護；在輸水管道內部設有過濾網，有利于保護閥體內部元件，防止閥體內部出現堵塞的情況，并且在輸水管道表面增加有檢修板，工作人員可拆下檢修板從而對管道內部的污泥進行清理，免去了拆除整個輸水管道的繁瑣步驟；在進出口處設有密封墊圈，從而增加管道連接處的密封性，提高輸送效率，有良好的經濟效益和社會效益，適合推廣使用。

附圖說明

圖1為本實用新型內部結構示意圖；

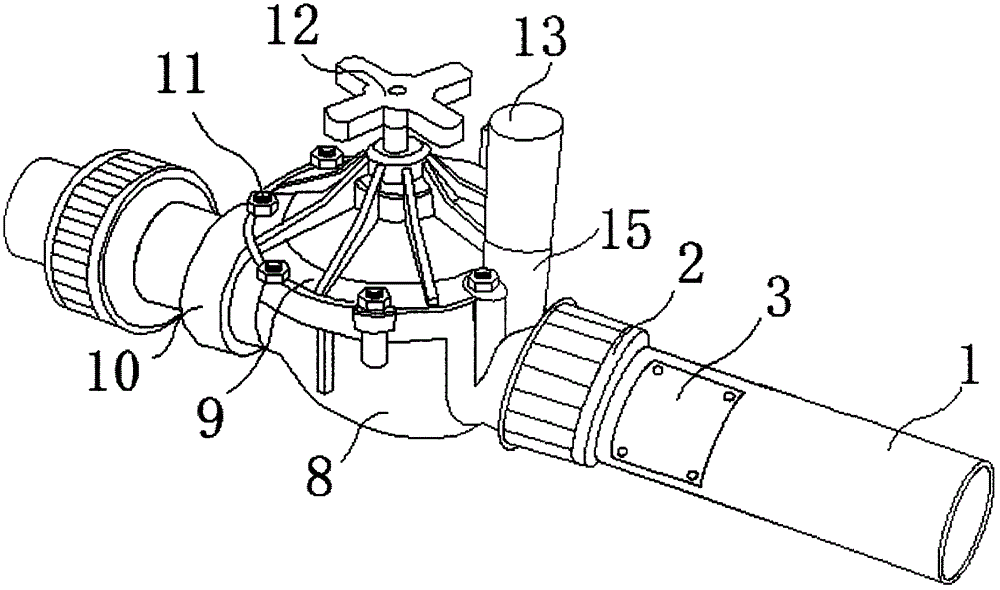

圖2為本實用新型整體結構示意圖。

圖中：1、輸水管道，2、固定套筒，3、檢修板，4、過濾網，5、限位套筒，6、密封墊圈，7、進水口，8、主閥體，9、閥蓋，10、出水口，11、定位螺栓，12、調節把手，13、導圈，14、閥芯，15、電磁閥。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2所示，一種用于農業灌溉的電磁輸送裝置，包括圓柱形的輸水管道1以及套裝在所述輸水管道1外部的固定套筒2，所述輸水管道1側壁設置可拆卸的檢修板3；所述輸水管道1一端連接限位套筒5，且所述輸水管道1與所述限位套筒5之間安裝過濾網4；所述限位套筒5一端設置主閥體8，且所述限位套筒5與設置在所述主閥體8一側的進水口7連通；所述限位套筒5與所述進水口7之間設置密封墊圈6；所述主閥體8一端設置出水口10；所述主閥體8頂部設置閥蓋9，且閥蓋9與主閥體8之間均勻設有不少于四個定位螺栓11；所述閥蓋9頂部連接調節把手12，且調節把手12一側設置電磁閥15；所述電磁閥15內部設置閥芯14，且電磁閥14頂部連接導圈13。

作為本實用新型的一種技術優化方案，所述檢修板3通過螺紋連接輸水管道1，方便清理污泥。

作為本實用新型的一種技術優化方案，所述固定套筒2的直徑大于所述進水口7的直徑，且固定套筒2與進水口7之間通過螺紋連接，使得管道連接處更為緊固。

作為本實用新型的一種技術優化方案，所述閥芯14設置在所述導圈13內部，且導圈13是種可拆卸的導圈13，方便清理維護。

作為本實用新型的一種技術優化方案，所述密封墊圈6與所述進水口7和所述限位套筒5之間緊密貼合，且密封墊圈6直徑與限位套筒5的直徑相同，增加裝置的密封性。

本實用新型在使用時，在組裝過程中，將過濾網4固定在輸水管道1內部，然后將限位套筒5套在輸水管道1的外部，密封墊圈6安裝在進水口7的外部，最后將固定套筒2與進水口7旋緊，同樣的方法將輸水管道1與出水口10相連接，組裝完成后，可通過調節把手12對流通速度進行調節，并且在不使用時可拆下調節把手12，防止銹蝕損壞，使用一段時間后可拆下檢修板3對管道內部的淤泥進行清理，取下導圈13對閥芯14以及電磁閥15進行維護。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
