本實用新型涉及一種螺釘防護裝置。

背景技術：

目前，鋁塑板、飾面為金屬薄板的內、外墻保溫板等板材，被廣泛用于現代建筑。在安裝過程中，兩塊保溫板對接后要通過螺釘將對接部位與骨架連接，螺釘頭部會裸露在外，不但不美觀，而且主要是容易銹蝕，時間久了會造成連接失效，非常容易出現保溫板脫落現象，從而埋下安全隱患。

技術實現要素：

本實用新型要解決的技術問題是提供一種螺釘不易銹蝕的螺釘防護裝置。

為了解決上述技術問題，本實用新型提供了一種如下結構的螺釘防護裝置，其結構特點是：包括座體和可扣合在座體頂部的防水罩，所述防水罩通過可彎曲的連接片連接在座體上；所述座體頂面上凸形成凸臺，所述凸臺的頂面上設有貫通座體的臺階孔，所述臺階孔由孔徑大的上段和孔徑小的下段構成。

所述防水罩上設有既能使防水罩與座體扣合、又能使防水罩與座體分離的連接機構。

所述連接機構為設在防水罩上且可插入臺階孔的上段內的插柱。

所述插柱為設有內腔的中空結構。

所述臺階孔的上段的孔壁上設有環凸。

所述連接機構為設在防水罩上的且能扣套在凸臺上或扣套在座體上的扣套。

所述臺階孔的臺階面上置有嵌裝在座體上的墊圈。

所述座體的底面上設有內環槽，內環槽內設有密封墊。

所述座體的底面上設有外環槽。

本實用新型僅有連接在一起防水罩和座體構成，因而具有結構簡單的優點，其使用能帶來不易進水銹蝕和不易出現連接失效的積極效果。

附圖說明

下面結合附圖對本實用新型的具體實施方式作進一步的詳細說明：

圖1是本實用新型一種結構的示意圖；

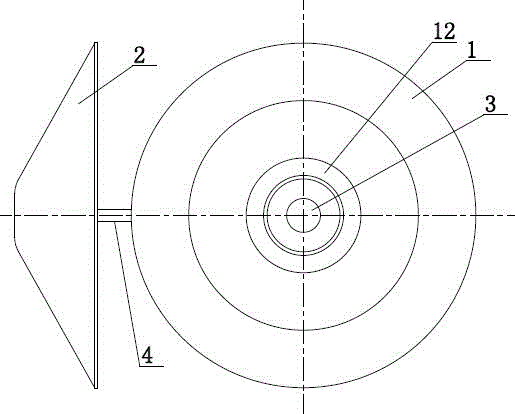

圖2是圖1的俯視圖；

圖3是本實用新型防水罩和座體扣合在一起的結構示意圖；

圖4是本實用新型另一種結構的示意圖。

具體實施方式

參照?qǐng)D1、圖2和圖3，本實用新型所提供的螺釘防護裝置包括座體1和可扣合在座體1頂部的防水罩2。座體1呈圓盤狀，座體1頂面中心部位向上凸起形成圓錐臺及圓柱狀的凸臺12。所述防水罩2通過可彎曲的連接片4連接在一起，連接片4一端與座體1的外周面連為一體、另一端與防水罩2連為一體。上述凸臺12的頂面上設有貫通座體1的臺階孔3，所述臺階孔3由孔徑大的上段和孔徑小的下段構成。座體1和防水罩2一般采用耐老化的塑料通過注塑成型的方式制成，為了增加強度，在臺階孔3的臺階面上置有嵌裝在座體1上的墊圈9，墊圈9采用強度好的金屬材料制成。座體1的底面上設有內環槽，內環槽內設有密封墊11。密封墊11可防止水從座體1的底面與保溫板的結合面之間滲入，起到密封作用。座體1的底面上設有外環槽10，外環槽10和內環槽的設置可減小座體1底面與保溫板的接觸面積，使得連接強度更高。所述防水罩2上設有防水罩2既能使防水罩2與座體1扣合、又能使防水罩2與座體1分離的連接機構，所述連接機構為設在防水罩2上且可插入臺階孔3的上段內的插柱5，插柱5插入臺階孔3內后可實現防水罩2與座體1的扣合。為了扣合的更緊使防水罩2不容易脫離座體1，在臺階孔3的上段的孔壁上設有環凸7；為了更進一步的使防水罩2不容易脫離座體1，插柱5內設有內腔6使其成為中空結構，這樣插柱5受擠壓后更容易實現彈性變形，從而使得插柱5緊緊插在臺階孔3內。

本實用新型的另一種結構如圖4所示，其結構與上述第一種結構的螺釘防護裝置基本相同，其不同之處在于所述連接機構不同，該實施例的連接機構為設在防水罩2上的且能扣套在凸臺12上或扣套在座體1上的扣套8，圖中僅示出了扣套8可扣套在凸臺12上的情形，如果使防水罩2的直徑大于座體1的直徑，則在防水罩2的邊緣處設置扣套8，就可使得扣套8扣套在座體1上。

本實用新型的使用方式如下：在圖1所示的狀態，將螺釘（圖中未示出）穿入臺階孔3，使螺釘穿過兩塊保溫板的對接部位后與骨架連接并鎖定，就可將保溫板連接在骨架上，螺釘鎖定后座體1也被緊緊的貼在保溫板上，然后將防水罩2扣合即可，防水罩2扣合的狀態參照?qǐng)D3所示。防水罩2扣合后，水就不能進入臺階孔3，可防止螺釘銹蝕。

本實用新型僅以保溫板的連接為例進行說明，并不是將本實用新型的使用范圍限制在保溫板的連接上，同樣適合其它領域的螺釘連接或螺栓連接的防水保護。
