本技術屬于風管連接機構，具體涉及一種法蘭抱緊機構。

背景技術：

1、風管是用于空氣輸送和分布的管道系統，布置風管的過程中常常會涉及管道對接。現有技術中，帶有法蘭的風管一般通過在法蘭上直接用螺絲進行栓接，依靠螺絲所在的幾個緊固點接合，而部分風管是布置在室外的，在外力例如風力的作用下可能發生晃動，采用現有的連接方式進行連接時對接處會發生磨損，螺絲也可能拉伸變形，經過一段時間的使用后氣密性會降低。

技術實現思路

1、為解決上述技術問題，有必要提供一種更加耐用的法蘭抱緊機構。

2、為解決上述技術問題，本實用新型提供了以下技術方案：

3、一種法蘭抱緊機構，包括由若干個抱緊件栓接組成的環體，其中兩個抱緊件之間設置有開口，開口處設置有鎖緊機構，解開所述鎖緊機構可以從開口處將環體打開以扣合在對接的法蘭上；所述環體內圈的側壁上設置有型腔，所述型腔沿所述環體直徑切開的截面包括向所述環體外圈方向逐漸縮小且上下對稱的收縮段，鎖住所述鎖緊機構時，法蘭邊緣抵接在所述型腔的側壁上，法蘭受到所述環體向內的壓力。

4、本申請所述的法蘭抱緊機構中，環體由若干個抱緊件栓接組成，栓接的形式使得環體可以展開以便從側面打開并套設在對接的法蘭上，由于風管尺寸和長度一般都不小，不方便從管路端頭將抱緊機構送至法蘭處，采用栓接加上開合的方式便于使用；由于各個抱緊件栓接連接，沒有散件，便于使用和收納；由于法蘭環體內圈的側壁上設置有型腔，所述型腔沿所述環體直徑切開的截面向所述環體外圈方向逐漸縮小且上下對稱，在環體向內對法蘭施壓時，法蘭同時會受到上下方向的擠壓。本申請?zhí)峁┑姆ㄌm抱緊機構能夠?qū)Ψㄌm均勻施壓且從多個方向施壓，即使風管受外力作用發生晃動，由于法蘭抱緊機構的施力面積大、方向多，且能跟隨法蘭進行一定程度的變形，連接穩固而不易喪失氣密性，更加耐用。

5、優選地，所述鎖緊機構的長度可以進行調節和鎖定。由于法蘭盤具有加工誤差，鎖緊機構長度可調節就可以通過調整鎖緊機構來調整所述法蘭抱緊機構的周長，覆蓋加工誤差，在口徑相差不大的情況下還能具備一定的通用性。在收短所述鎖緊機構時，所述法蘭抱緊機構還會進行自動對中，降低法蘭對接難度。

6、優選地，所述鎖緊機構包括螺栓，以及分別連接在所述兩個抱緊件上的設有通孔的兩個連接件，所述螺栓的尾部穿過所述兩個連接件上的通孔后與螺母相配合，擰動所述螺母使其在螺栓上旋進以縮短所述兩個抱緊件之間的距離，或者擰動所述螺母使其在螺栓上旋出以加長所述兩個抱緊件之間的距離。相較采用其他剛性的連接方式，這種連接方式下晃動對結構造成的損害更小，在引起晃動的外力解除后將螺栓重新擰緊即可。

7、優選地，所述鎖緊機構包括螺栓，以及分別連接在所述兩個抱緊件上的設有內螺紋的兩個耳板，所述兩個耳板的內螺紋孔與所述環體在所述兩個耳板中點處的切線平行，所述螺栓上的螺紋與所述兩個耳板上的內螺紋相配合，所述螺栓穿過所述兩個耳板將所述兩個抱緊機構相連。該結構中采用螺栓和耳板組合作為鎖緊機構，還可以選用手擰螺栓，手擰螺栓的方式更加簡便，手擰即可進行調節和鎖定，在風管受到外力晃動時，螺栓可能隨之晃動變松，相較采用其他剛性的連接方式，這種連接方式下晃動對結構造成的損害更小，在引起晃動的外力解除后將螺栓重新擰緊即可。

8、優選地，所述型腔沿所述環體直徑切開截面的最小處以曲面進行過渡。該結構使得比較薄的法蘭也能通過所述法蘭抱緊機構抱緊并具備一定的自回復能力，如果型腔的截面采用直面型過渡，當法蘭比較薄時可能卡在上下壁面的交界處難以回正，而在以曲面進行過渡的情況下不存在卡住的情況，可以隨著管路的晃動自然回復。

9、優選地，所述型腔沿所述環體直徑切開的截面還包括與所述收縮段相接的平行段。該結構中所述平行段對應的環體部分起到限位作用，在所述法蘭抱緊機構扣合在法蘭上后，法蘭在發生晃動時可能相對所述法蘭抱緊機構傾斜，通過平行段對應的環體部分進行限位避免法蘭脫出。

10、優選地，所述環體由兩個抱緊件栓接構成，所述兩個抱緊件的主體部分結構相同，一端以所述鎖緊機構連接，另一端由兩塊分別連接在所述兩個抱緊件上的耳板以及焊接在所述兩塊耳板之間的轉軸連接。該結構中僅有兩個抱緊件并且所述兩個抱緊件的主體部分相同，相當于結構最簡且所述兩個環體相分離的地方開口最大，打開即可輕松套上法蘭，并且結構對稱受力均勻。

11、優選地，所述轉軸的軸心位于所述環體外側，設置方向與所述螺栓垂直。該結構中將鉸軸設置在環體外側且與所述螺栓垂直設置，螺栓位于環體外側，這種設置使得環心至轉軸軸心的距離和環心至螺栓的距離盡可能相等，當鎖緊機構收緊時環體受力保持對稱。

12、優選地，所述型腔的側壁上包覆有耐磨橡膠。設置耐磨橡膠以增大法蘭與所述環體之間的摩擦力，并且提供緩沖。

技術特征：

1.一種法蘭抱緊機構，其特征在于：包括由若干個抱緊件(1)栓接組成的環體，其中兩個抱緊件(1)之間設置有開口，開口處設置有鎖緊機構(2)，解開所述鎖緊機構(2)可以從開口處將環體打開以扣合在對接的法蘭(41)上；所述環體內圈的側壁上設置有型腔，所述型腔沿所述環體直徑切開的截面包括向所述環體外圈方向逐漸縮小且上下對稱的收縮段，鎖住所述鎖緊機構(2)時，法蘭(41)邊緣抵接在所述型腔的側壁上，法蘭(41)受到所述環體向內的壓力。

2.根據權利要求1所述的法蘭抱緊機構，其特征在于：所述鎖緊機構(2)的長度可以進行調節和鎖定。

3.根據權利要求2所述的法蘭抱緊機構，其特征在于：所述鎖緊機構(2)包括螺栓，以及分別連接在所述兩個抱緊件(1)上的設有通孔的兩個連接件，所述螺栓的尾部穿過所述兩個連接件上的通孔后與螺母相配合，擰動所述螺母使其在螺栓上旋進以縮短所述兩個抱緊件(1)之間的距離，或者擰動所述螺母使其在螺栓上旋出以加長所述兩個抱緊件(1)之間的距離。

4.根據權利要求2所述的法蘭抱緊機構，其特征在于：所述鎖緊機構(2)包括螺栓，以及分別連接在所述兩個抱緊件(1)上的設有內螺紋的兩個耳板，所述兩個耳板的內螺紋孔與所述環體在所述兩個耳板中點處的切線平行，所述螺栓上的螺紋與所述兩個耳板上的內螺紋相配合，所述螺栓穿過所述兩個耳板將所述兩個抱緊機構相連。

5.根據權利要求1-4任意一項所述的法蘭抱緊機構，其特征在于：所述型腔沿所述環體直徑切開截面的最小處以曲面進行過渡。

6.根據權利要求1-4任意一項所述的法蘭抱緊機構，其特征在于：所述型腔沿所述環體直徑切開的截面還包括與所述收縮段相接的平行段。

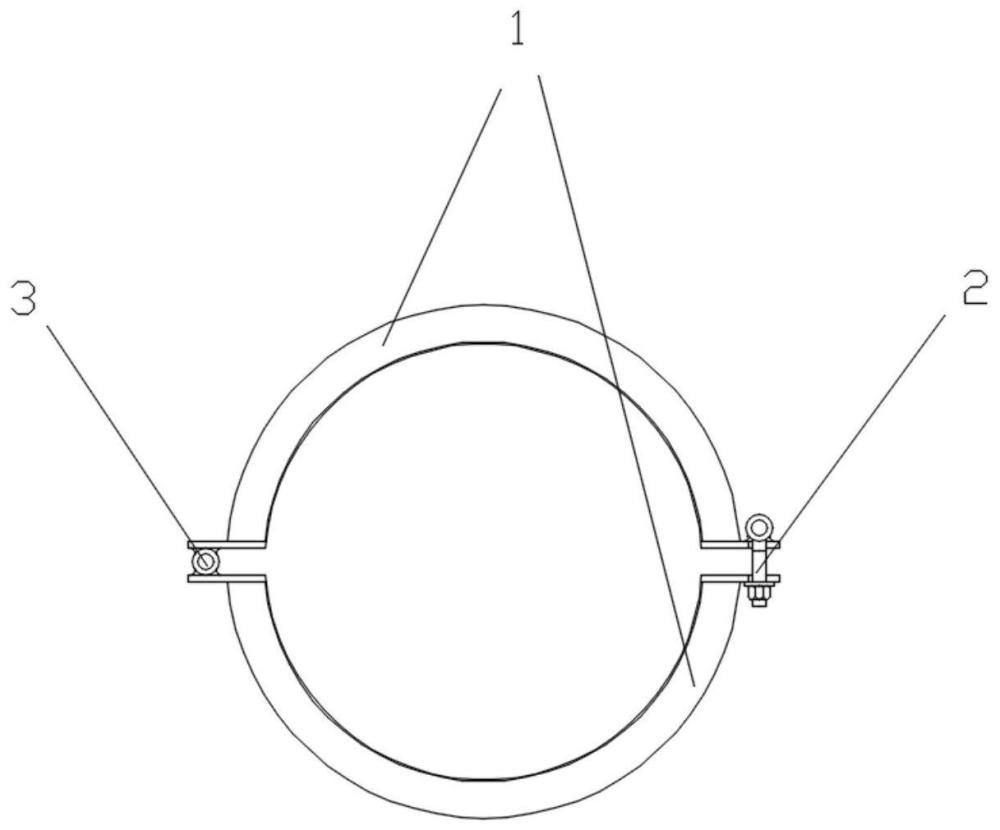

7.根據權利要求3或4所述的法蘭抱緊機構，其特征在于：所述環體由兩個抱緊件(1)栓接構成，所述兩個抱緊件(1)的主體部分結構相同，一端以所述鎖緊機構(2)連接，另一端由兩塊分別連接在所述兩個抱緊件(1)上的耳板以及焊接在所述兩塊耳板之間的轉軸(3)連接。

8.根據權利要求7所述的法蘭抱緊機構，其特征在于：所述轉軸(3)的軸心位于所述環體外側，設置方向與所述螺栓垂直。

9.根據權利要求1-4任意一項所述的法蘭抱緊機構，其特征在于：所述型腔的側壁上包覆有耐磨橡膠。

技術總結
本技術屬于風管連接機構技術領域，具體涉及一種法蘭抱緊機構，包括由若干個抱緊件栓接組成的環體，其中兩個抱緊件之間設置有開口，開口處設置有鎖緊機構，解開所述鎖緊機構可以從開口處將環體打開以扣合在對接的法蘭上；所述環體內圈的側壁上設置有型腔，所述型腔沿所述環體直徑切開的截面包括向所述環體外圈方向逐漸縮小且上下對稱的收縮段，鎖住所述鎖緊機構時，法蘭邊緣抵接在所述型腔的側壁上，法蘭受到所述環體向內的壓力。本技術提供的法蘭抱緊機構能夠?qū)Ψㄌm均勻施壓且從多個方向施壓，施力面積大、方向多，且能跟隨法蘭進行一定程度的變形，即使風管受外力作用發生晃動，仍然能夠維持連接穩固而不易喪失氣密性，更加耐用。

技術研發人員：段常青,向子友,段常福,譚艷芳,段維杰
受保護的技術使用者：廣東省半宙實驗室設備股份有限公司
技術研發日：20240411
技術公布日：2025/3/20
