本技術涉及閥門，具體地，涉及一種液化氣瓶閥裝置以及閥系統。

背景技術：

1、近年來，液化石油氣作為一種新型燃料，以方便、快捷和清潔等優點迅速進入了人們的生活。瓶裝液化石油氣使用一般需要液化氣瓶(含液化氣瓶閥)、調壓器、軟管、灶具等共同完成。以上各處泄漏都將帶來燃爆風險，嚴重威脅用戶生命財產安全。

技術實現思路

1、本實用新型的目的是提供一種液化氣瓶閥裝置以及閥系統，提高液化氣使用的安全性能。

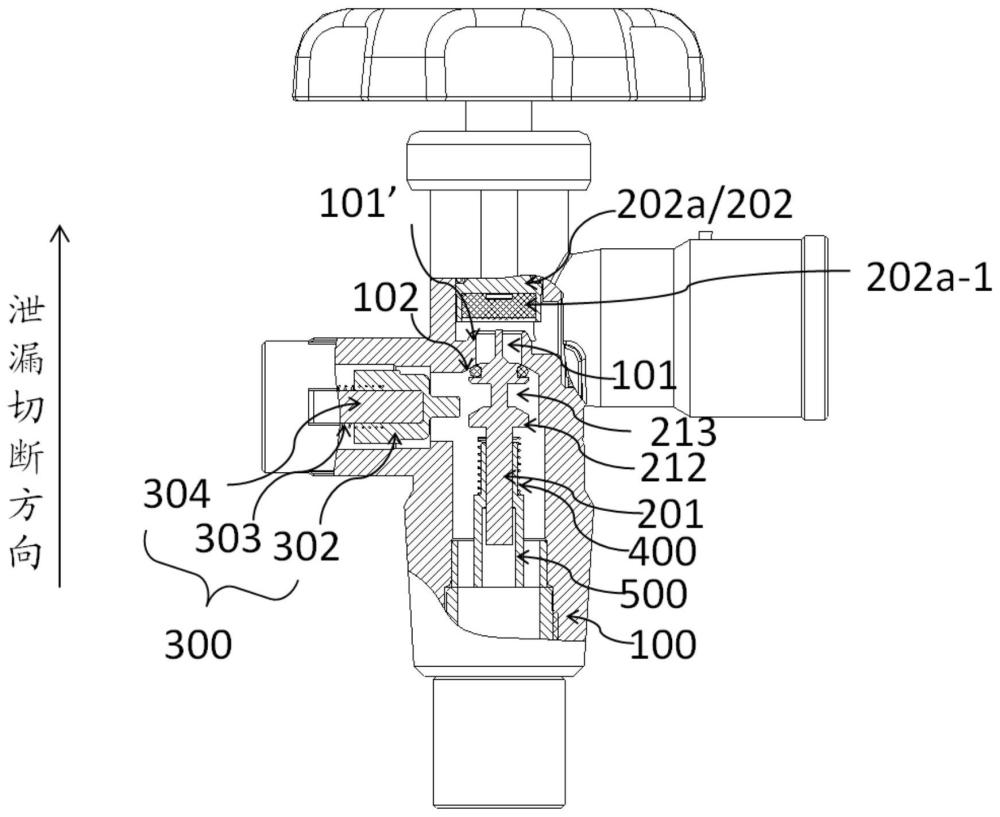

2、為實現上述目的，本實用新型提供了一種液化氣瓶閥裝置，包括第一彈性件、第一閥針和閥體，所述閥體開設有閥口部，所述第一閥針用以封堵或開啟所述閥口部；所述液化氣瓶閥裝置還包括鎖止部，所述鎖止部用以與所述第一閥針形成插接配合，以保持在泄漏切斷方向所述第一閥針與所述閥口部相遠離；或者，在用氣設備發生泄漏的狀態下，所述鎖止部能被驅使與所述第一閥針相脫開；所述第一彈性件彈性連接于所述閥體和所述第一閥針之間，所述鎖止部與所述第一閥針脫開的情況下，所述第一彈性件驅使所述第一閥針沿泄漏切斷方向移動至與所述閥口部形成密封副。

3、可選地，還包括第二彈性件，所述第二彈性件彈性連接于所述閥體與所述鎖止部之間，在所述第一閥針與所述閥口形成密封副的狀態下，所述第二彈性件驅使所述鎖止部與所述第一閥針的側壁相抵，在所述泄漏切斷方向，所述相抵的位置至少部分位于所述鎖止部與所述第一閥針相插接位置的后側。

4、可選地，所述閥裝置還包括在所述插接向延伸的導向桿，所述導向桿與所述閥體固定連接，所述第二彈性件和所述鎖止部均套設于所述導向桿，所述第二彈性件在所述插接向上，位于所述鎖止部的后側。

5、可選地，所述閥體圍成閥腔，所述閥體內設有環形臺階，所述環形臺階限定所述閥口部，所述閥口部將所述閥體所圍成的閥腔分隔為第一子腔和第二子腔；

6、所述第一子腔內設置有所述第一閥針，所述第二子腔內設置有第二閥針，所述第二閥針能沿所述泄漏切斷方向上、下移動；

7、所述第一閥針設有由所述第一閥針軸向凸出的凸桿，所述凸桿用以與所述第二閥針相配合，所述第一閥針與所述閥口部形成密封副的情況下，所述凸桿的部分位于所述閥口部，部分位于所述第二子腔。

8、可選地，所述第一閥針設有鎖槽，所述鎖槽沿徑向內凹，所述鎖槽設有導向斜面，所述導向斜面用以與所述鎖止部形成滑動配合；所述導向斜面由槽口側朝向槽底側逐漸內縮。

9、可選地，所述第一閥針包括針體部和兩凸環，所述凸環均徑向外凸于所述針體部的側壁面，在所述泄漏切斷方向，兩所述凸環之間限定所述鎖槽。

10、本申請還提供了一種液化氣瓶閥系統，包括控制模塊、檢測模塊、驅動裝置以及上述的液化氣瓶閥裝置，所述控制模塊、所述檢測模塊和所述驅動裝置形成信號連接，所述驅動裝置設置于所述閥體的外側，在用氣設備發生泄漏的狀態下，所述驅動裝置用以驅使所述鎖止部與所述第一閥針相脫開。

11、可選地，所述液化氣瓶閥系統還包括報警模塊，所述報警模塊與所述控制模塊信號連接。

12、通過以下參照附圖對本說明書的示例性實施例的詳細描述，本說明書的其它特征及其優點將會變得清楚。

技術特征：

1.一種液化氣瓶閥裝置，連接于液化氣瓶和用氣設備之間，其特征在于，包括第一彈性件、第一閥針和閥體，所述閥體開設有閥口部，所述第一閥針用以封堵或開啟所述閥口部；

2.根據權利要求1所述的液化氣瓶閥裝置，其特征在于，還包括第二彈性件，所述第二彈性件彈性連接于所述閥體與所述鎖止部之間，在所述第一閥針與所述閥口形成密封副的狀態下，所述第二彈性件驅使所述鎖止部與所述第一閥針的側壁相抵，在所述泄漏切斷方向，所述相抵的位置至少部分位于所述鎖止部與所述第一閥針相插接位置的后側。

3.根據權利要求2所述的液化氣瓶閥裝置，其特征在于，所述閥裝置還包括在所述插接向延伸的導向桿，所述導向桿與所述閥體固定連接，所述第二彈性件和所述鎖止部均套設于所述導向桿，所述第二彈性件在所述插接向上，位于所述鎖止部的后側。

4.根據權利要求2所述的液化氣瓶閥裝置，其特征在于，所述閥體圍成閥腔，所述閥體內設有環形臺階，所述環形臺階限定所述閥口部，所述閥口部將所述閥體所圍成的閥腔分隔為第一子腔和第二子腔；

5.根據權利要求2所述的液化氣瓶閥裝置，其特征在于，所述第一閥針設有鎖槽，所述鎖槽沿徑向內凹，所述鎖槽設有導向斜面，所述導向斜面用以與所述鎖止部形成滑動配合；所述導向斜面由槽口側朝向槽底側逐漸內縮。

6.根據權利要求5所述的液化氣瓶閥裝置，其特征在于，所述第一閥針包括針體部和兩凸環，所述凸環均徑向外凸于所述針體部的側壁面，在所述泄漏切斷方向，兩所述凸環之間限定所述鎖槽。

7.一種液化氣瓶閥系統，其特征在于，包括控制模塊、檢測模塊、驅動裝置以及權利要求1-6任一項所述的液化氣瓶閥裝置，所述控制模塊、所述檢測模塊和所述驅動裝置形成信號連接，所述驅動裝置設置于所述閥體的外側，在用氣設備發生泄漏的狀態下，所述驅動裝置用以驅使所述鎖止部與所述第一閥針相脫開。

8.根據權利要求7所述的液化氣瓶閥系統，其特征在于，所述液化氣瓶閥系統還包括報警模塊，所述報警模塊與所述控制模塊信號連接。

技術總結
本技術提供一種液化氣瓶閥裝置以及閥系統，提高了液化氣使用的安全性能。液化氣瓶閥裝置包括第一彈性件、第一閥針和閥體，所述閥體開設有閥口部，所述第一閥針用以封堵或開啟所述閥口部；所述液化氣瓶閥裝置還包括鎖止部，所述鎖止部用以與所述第一閥針形成插接配合，以保持在泄漏切斷方向所述第一閥針與所述閥口部相遠離；或者，在用氣設備發生泄漏的狀態下，所述鎖止部能被驅使與所述第一閥針相脫開；所述第一彈性件彈性連接于所述閥體和所述第一閥針之間，所述鎖止部與所述第一閥針脫開的情況下，所述第一彈性件驅使所述第一閥針沿泄漏切斷方向移動至與所述閥口部形成密封副。

技術研發人員：侯興鋒,吳孟南
受保護的技術使用者：多立恒（北京）能源技術股份公司
技術研發日：20240428
技術公布日：2025/4/28
